AutoDome serie 7000 (IP y HD)
3.
Conexión del brazo de pared a la placa de montaje
El pasador de bisagra de la parte inferior del brazo de pared incorpora un tope que mantiene
la bisagra abierta durante el proceso fijación del brazo a la placa de montaje.
1.

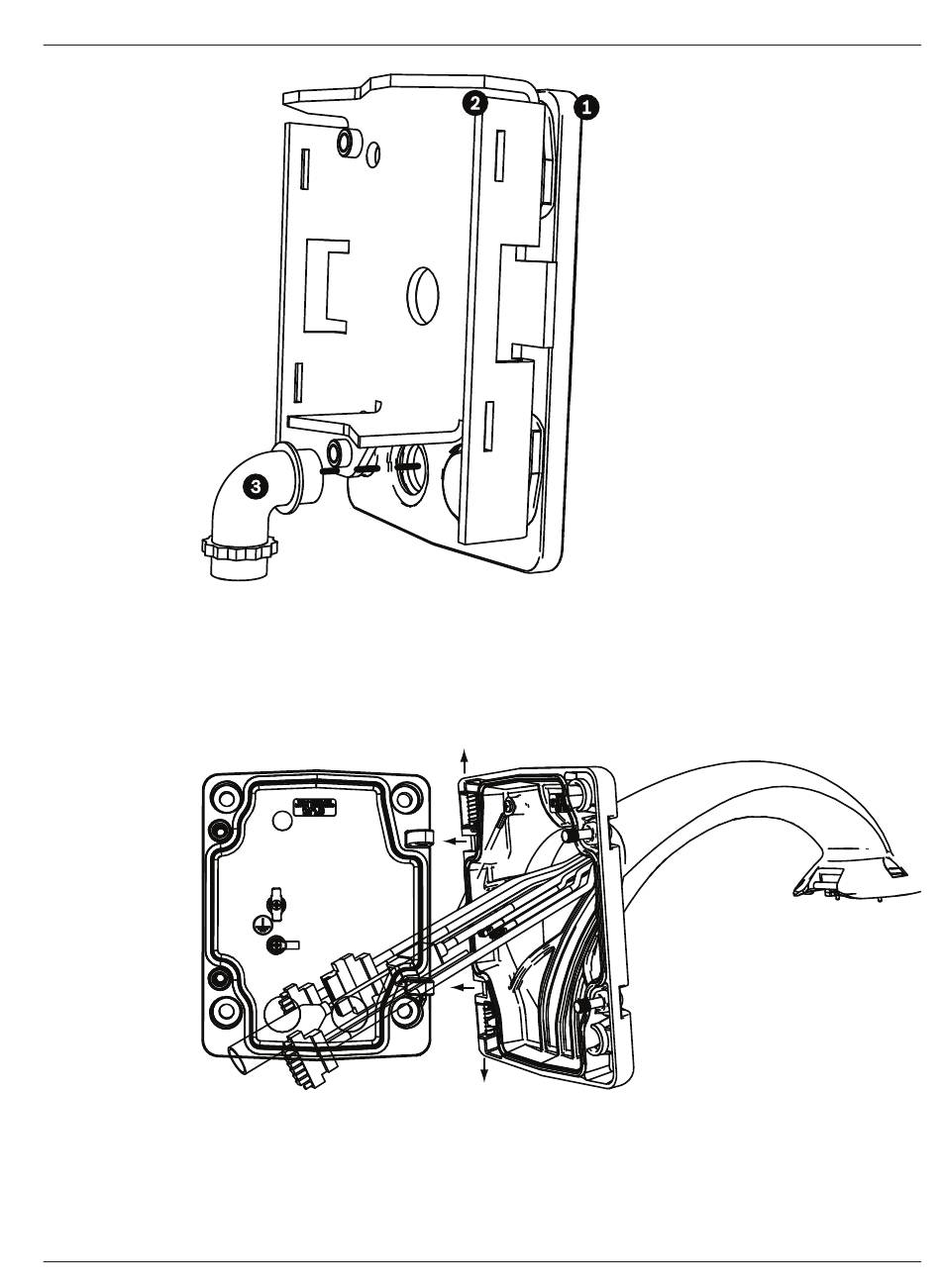

Figura 7.9: Conexión del brazo de pared a la placa de montaje
2.
3.
Bosch Security Systems
Verifique que la placa de montaje ha quedado bien fijada.
Comprima el pasador de bisagra inferior pulsando la palanca hacia abajo y girándolo para
bloquearlo tras el tope.
Abra la bisagra superior tirando y manteniendo hacia arriba la palanca de su pasador.
Nota: ambos pasadores se deben comprimir totalmente para abrir (desbloquear) las
bisagras del brazo de pared y poder continuar así con el siguiente paso.
Mantenga abierto el pasador de bisagra superior y alinee las bisagras inferior y superior
del brazo de pared con los puntos de acoplamiento de la placa de montaje.
Manual de funcionamiento
Montaje en pared, esquina y mástil (poste) del brazo de pared | es
35
2013.07 | 1.1 |
