FEMA ELECTRÓNICA . SERIE B . Modelos Bxx-LC
1.13.8 Alarmas
El instrumento dispone de 3 alarmas configurables de forma
independiente, cada una de las cuales controla la activación
de una salida tipo relé, transistor o control SSR.
Estas salidas son opcionales (ver sección 2) y se instalan en los
slots de ampliación habilitados en el interior del instrumento
(ver sección 1.6). Los formatos B24 y B44 disponen de 2 slots
para módulos de salida y control, y los formatos B26 y B46
disponen de 3 slots (ver sección 1.4).
El instrumento dispone de 3 leds frontales donde se refleja el
estado de las 3 alarmas internas. Estos leds frontales se incor-
poran a efectos de ayuda en la instalación y testado de la con-
figuración, ya que su tamaño es apropiado para visión local,
pero no a larga distancia.
Cada alarma controla la salida relé, transistor o SSR instalada
en su slot asociado, así como la iluminación de uno de los leds
frontales.
• Parámetros configurables
Las alarmas permiten configurar varios parámetros, entre
ellos los habituales puntos de set, histéresis y tipo de alarma
de máxima (activación por indicación superior al punto de
set) o mínima (activación por indicación inferior al punto de
set) (ver Figura 7).
• Retardos de activación y desactivación
Cada alarma permite la configuración de dos retardos inde-
pendientes, en la activación y en la desactivación de la alar-
ma. Estos retardos afectan a la alarma en su conjunto, refle-
jándose el retardo tanto en el led frontal como en el estado
del relé asociado.
• Activación por estabilidad
La activación de alarmas por estabilidad retarda la activación
de la alarma hasta que la señal sea estable (ver Figura 8).
Aplicación : el llenado de un tanque con líquido se controla
mediante el peso de una célula de carga. Al llegar a 5000
litros la alarma 1 se activa para cortar la bomba de llenado.
Tras el paro, el líquido dentro del tanque sigue en movimien-
to y este movimiento se refleja en oscilaciones en el pesaje.
La alarma 2 se configura 'por estabilidad' y se activa cuan-
do el líquido del tanque está en reposo. En este momento se
puede retirar el tanque sin peligro.
• Segundo punto de set
La asignación de un segundo punto de set permite la crea-
ción de 'ventanas de alarma'. La 'ventana de alarma' con-
trola con una única salida relé, si la indicación se encuentra
dentro o fuera de los márgenes definidos (ver Figura 9).
• Relé invertido
La activación de la función 'relé invertido' invierte el estado
de activación del led y del relé asociado.
• 'Locked alarms'
La activación de la función 'locked alarms' obliga a la inte-
racción por parte del operador cuando se ha activado una
18
Lectura
on
off
on
off
retardo de
activación
on
off

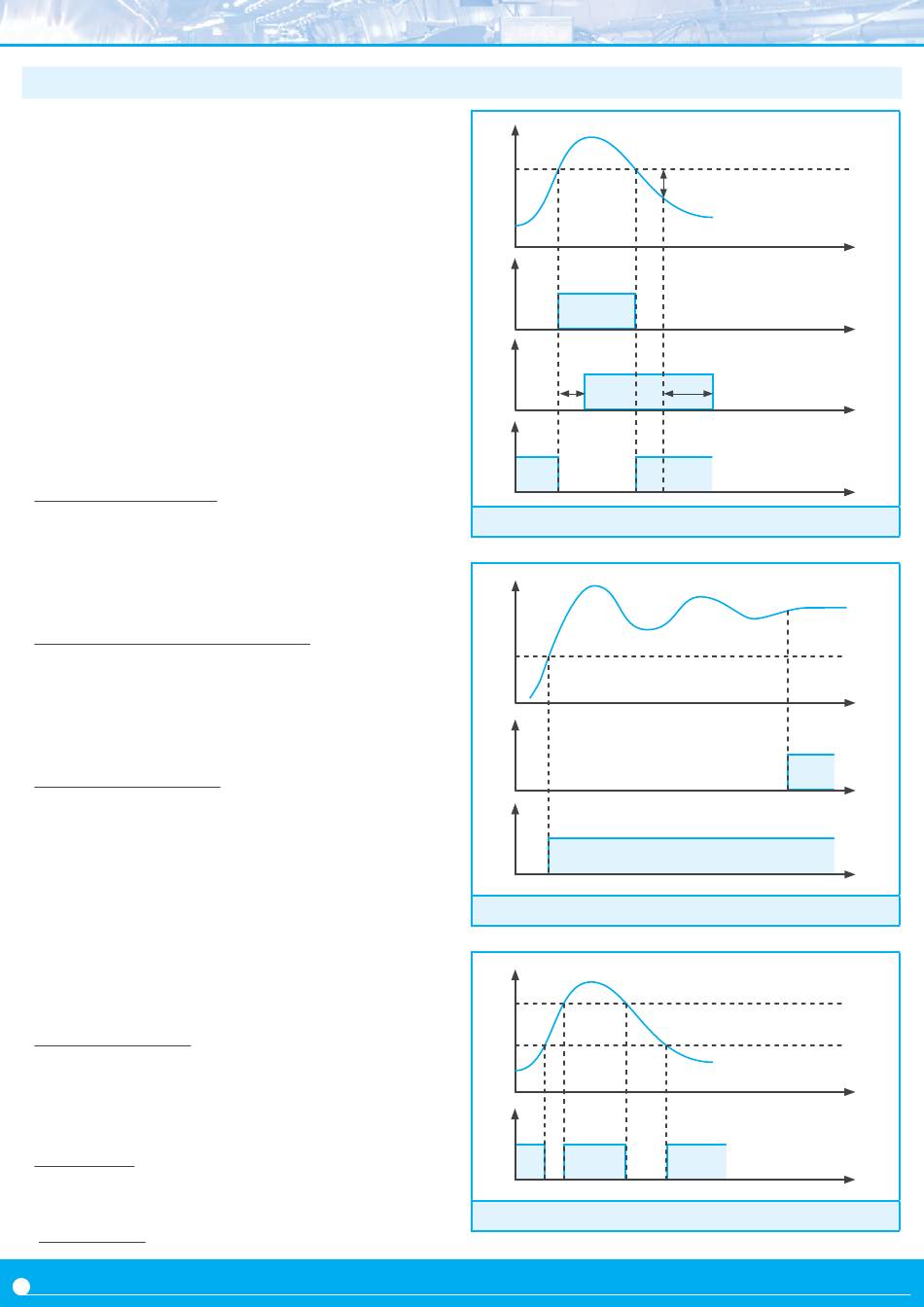

Figura 7 - Ejemplos de alarma con 1 setpoint
Lectura
Punto de set 1 y 2
5000
AL1
Alarma 2 de máxima con
on
estabilidad.
off
AL2
Alarma 1 de máxima.
on
off
Figura 8 - Ejemplo de alarma por estabilidad
Lectura
on
off
Figura 9 - Ejemplo de alarma con doble setpoint
punto de set
histéresis
t
Alarma de máxima,sin
histéresis y sin retardos
t
Alarma de máxima, con
histéresis y con retardos
retardo de
t
desactivación
Alarma de mínima,sin
histéresis y sin retardos
t
t
t
t
Punto de set 2
Punto de set 1
t
Alarma de mínima, con do-
ble setpoint, sin histéresis y
sin retardos
t
