FEMA ELECTRÓNICA . SERIE B . Modelos Bxx-LC

1.5 Acceso al interior del instrumento

Para acceder al interior del instrumento, retirar los tornillos
de la cubierta posterior. Cada tornillo está acompañado de
una arandela metálica y una arandela plástica. Una vez re-
tirados los tornillos proceder a retirar la cubierta posterior.

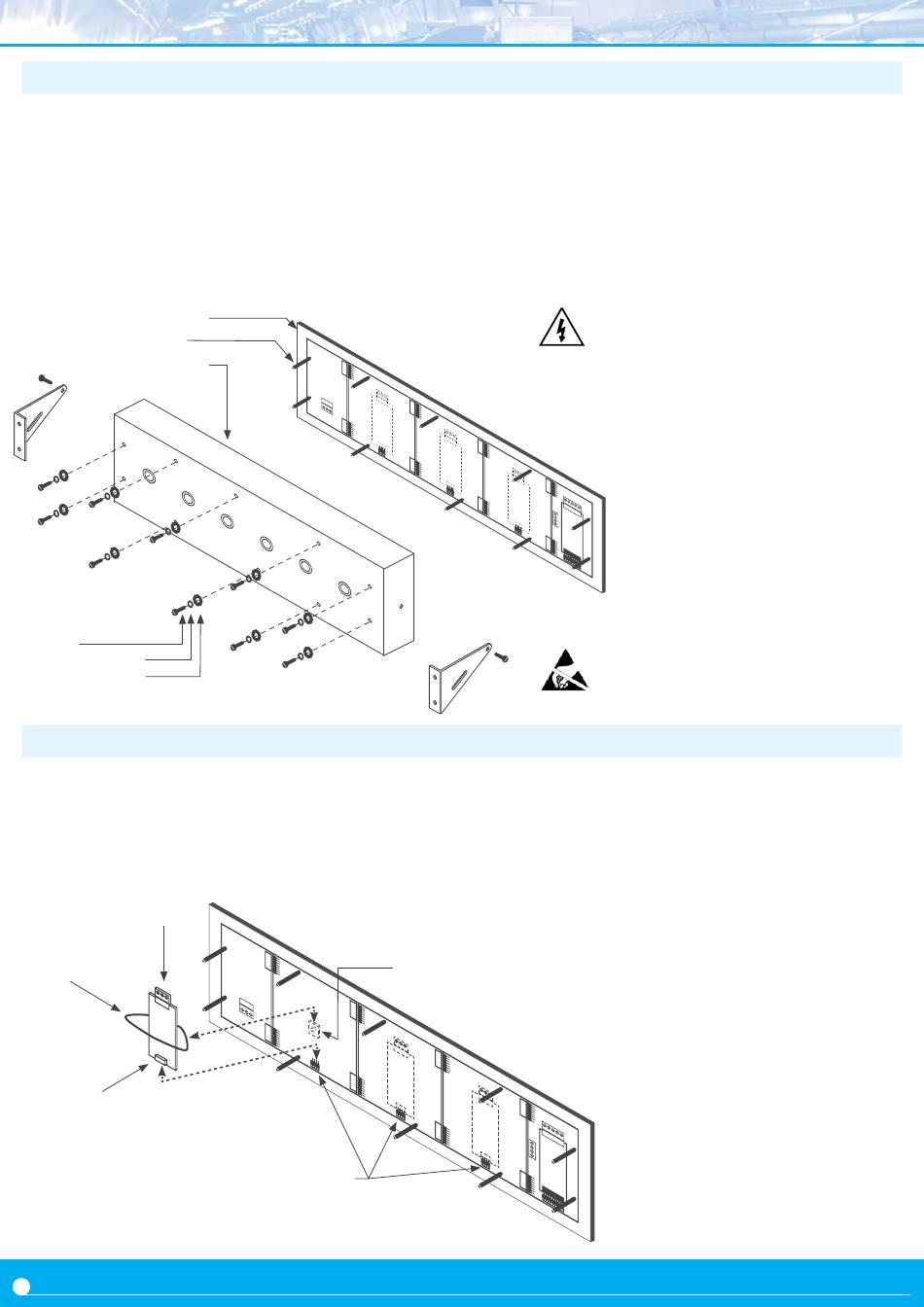

En la figura a continuación se indican las partes internas de
un instrumento con formato B26, y se indica la ubicación de
los 3 slots para opciones de salida y control, la ubicación de
la alimentación y del módulo de entrada de señal.
Junta estanqueidad
Torreta hembra
Cubierta posterior
Tornillo
Arandela metálica
Arandela plástica

1.6 Sistema modular

Los indicadores de gran formato de la Serie B están diseñados
siguiendo una arquitectura modular. Los módulos de salida
y control se pueden añadir de forma independiente, simple-
mente accediendo al interior del instrumento e insertando
el módulo en los jumpers de conexión del slot. Cada módulo
Módulo de salida y control
Brida
Pins del módulo
6
Alimentación
Slot 3
(2)
(1)
Jumpers de conexión
Para cerrar el instrumento, coloque la cubierta posterior, los
tornillos y las dos arandelas, estando la arandela plástica en
contacto con la cubierta posterior. Asegurarse de que los tor-
nillos roscan correctamente en las torretas hembra internas.
Para asegurar una correcta protección IP65, apretar los tor-
nillos con una fuerza entre 30 y 40 Ncm con un destornilla-
dor dinamométrico.
Slot para opción 3
Slot para opción 2
Slot para opción 1
Conector para teclado remoto
se suministra con una brida para fijar mecánicamente el mó-
dulo a la base brida que lo sustenta. Así mismo, los módulos
de entrada de señal, que definen la función del instrumen-
to, son intercambiables, pudiendo convertir un indicador de
gran formato de temperatura en un contador de impulsos,
reemplazando el módulo de señal.
Ver la sección 2 para una relación de los diferentes módulos
opcionales disponibles.
Base brida
Slot 2
Slot 1
Riesgo de choque eléctrico. Retirar la cubierta
posterior da acceso a los circuitos internos del ins-
trumento. La operación debe ser llevada a cabo
por personal cualificado.
Conector de entrada de señal
Respete las precauciones de manipulación para dis-
positivos sensibles a ESD (descarga electrostática)
Para instalar una opción de salida y control
(1) insertar los 'pins del módulo' en los
'jumpers de conexión' en cualquiera
de los slots libres
(2) colocar la 'brida' en la 'base brida' y
abrazar el 'módulo de salida y con-
trol' hasta que quede fijo
