Uso De La Vista Promedios - Welch Allyn CardioPerfect Manual Del Usuario

Tendencias y gráficas
Tabla ST
Gráfica Frecuencia
cardíaca
Gráfica ST
Presión sanguínea
3.4

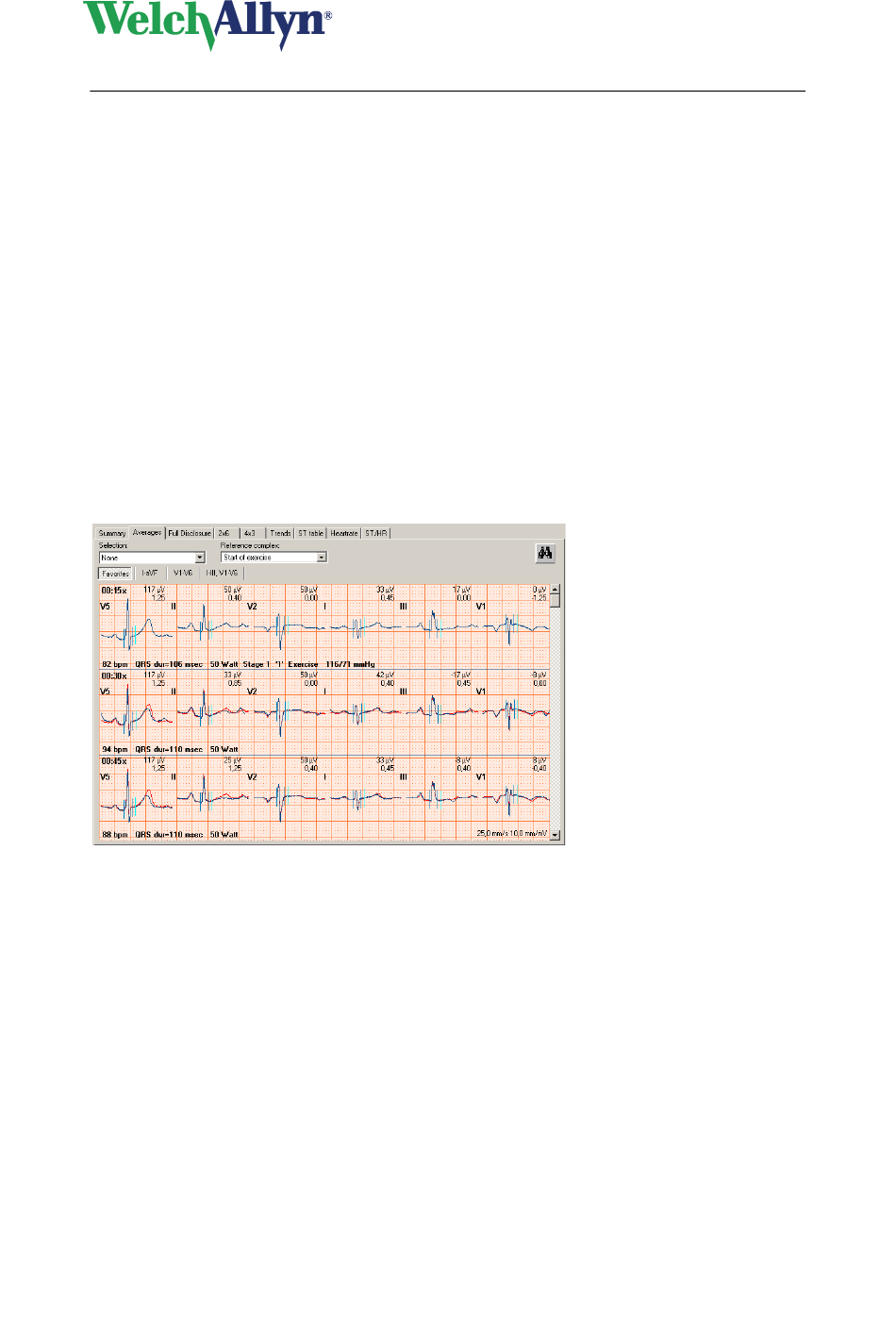

Uso de la vista Promedios

3.4.1. Vista Promedios
La vista Promedios muestra el promedio de los complejos en diversos momentos del ECG de
esfuerzo. Estos puntos normalmente corresponden al final de cada etapa y otros puntos de
interés, como por ejemplo, la desviación ST más elevada. Consulte la sección 7.2.1, donde
encontrará más información sobre la configuración de Selecciones.
Para cada punto, se muestran los promedios de los complejos de seis derivaciones, junto
con la frecuencia cardíaca del paciente, la duración del QRS, la carga (si se trata de una
prueba con ergómetro) o la velocidad y elevación (en caso de pruebas con cinta
ergométrica), la fase y la presión sanguínea. Los niveles y las pendientes ST aparecen
encima de los complejos.
Para seleccionar las seis derivaciones que desea visualizar:
1. Haga clic en el botón I-aVF para visualizar los promedios de las derivaciones de la I
a la aVF.
2. Haga clic en el botón V1-V6 para visualizar los promedios de la derivación V1 a la V6.
3. Haga clic en el botón I-III,V1-V6 para visualizar los promedios de la derivación I a la V6.
4. Haga clic en el botón Favoritos para visualizar las derivaciones preferidas
establecidas en la configuración del ECG de esfuerzo.
Para visualizar varias filas con el promedio de los complejos:
1. Haga clic con el botón derecho del ratón en la vista para que aparezca el menú
contextual.
2. Haga clic en Número de filas. Aparecerá el cuadro de diálogo Filas.
3. Introduzca el número de filas que desea visualizar.
DIR 80012380 Ver. G
Módulo ECG de esfuerzo. Manual del usuario
Información general sobre los valores de ST según el cálculo
de la vista de la tabla ST.
La gráfica de la frecuencia cardíaca según el cálculo de la
vista Frecuencia cardíaca.
La gráfica del valor de ST de una derivación predeterminada.
La presión sanguínea, la frecuencia cardíaca y el producto
presión por frecuencia correspondiente.
CardioPerfect Workstation
32 / 80
