Uso de la vista Gráficas
Vista Gráficas
La vista Gráficas muestra distintas gráficas:
Gráficas ST
Gráfica Carga
Gráfica Frecuencia
cardíaca
Gráfica Presión
sanguínea
3.7.1.
Definición de un punto de referencia ST distinto
Es posible cambiar el punto de referencia para el cálculo de ST durante el registro y la
visualización.
Los valores para el punto de referencia ST pueden ser los siguientes:
•
J+0
•
J+20
•
J+40
•
J+60
J+80
•
J+dinámico (J+1/16*(R-R))
•
Para seleccionar un punto de referencia ST distinto:
En el menú Ver, vaya a Punto referencia ST y seleccione un valor.
•
•
También puede cambiar el marcador del final del QRS (J) en la vista Complejo
promedio. Consulte la página 34.
DIR 80012380 Ver. G
Módulo ECG de esfuerzo. Manual del usuario

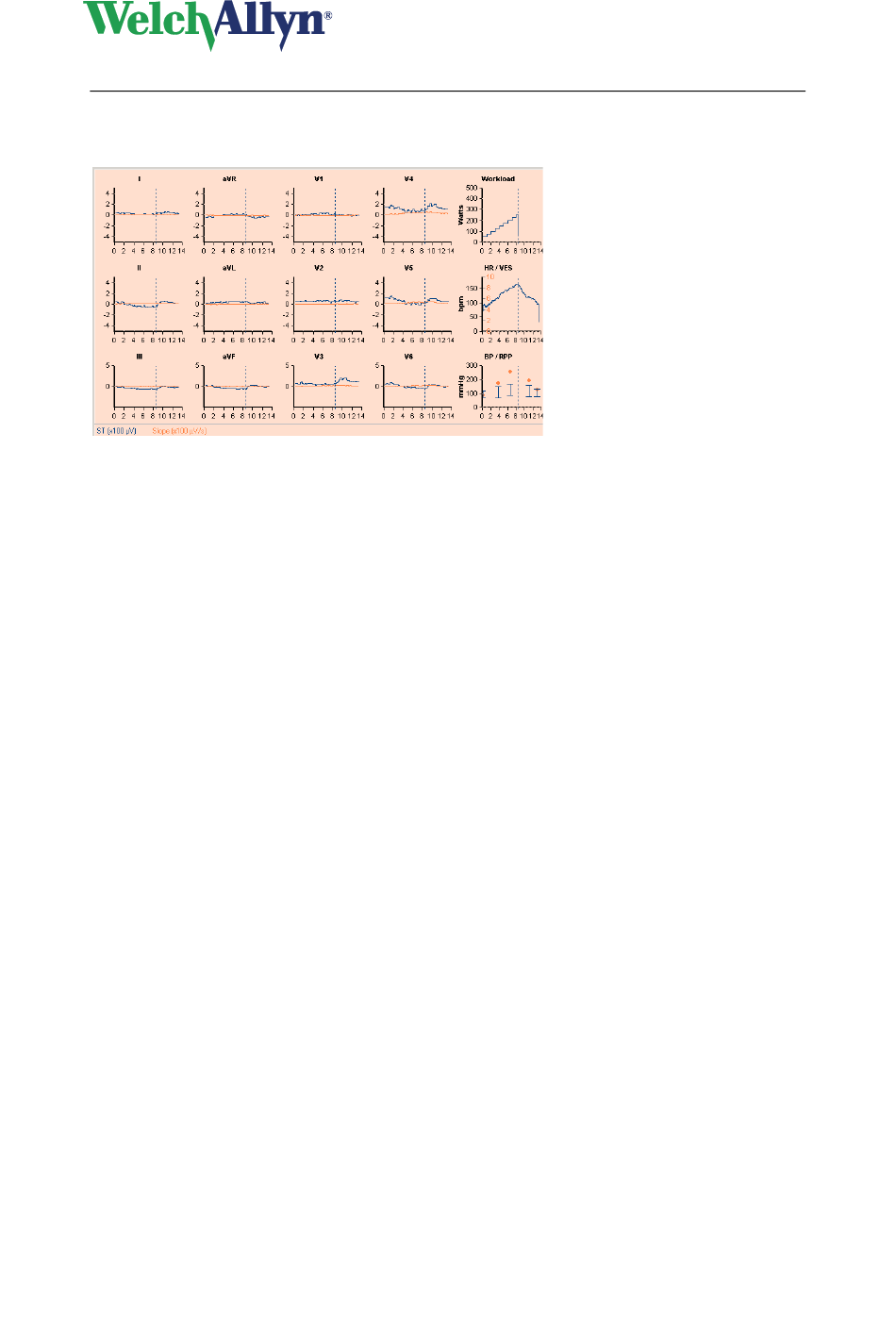

Para cada una de las doce derivaciones, la vista Gráficas muestra
las gráficas del ST según la medición del punto de referencia ST,
junto con las pendientes ST. Puede cambiar el punto de referencia
ST.
La gráfica Carga muestra la carga en relación con el tiempo. La
carga se expresa en vatios en el caso de una prueba con ergómetro
y en METS en el caso de una prueba con cinta ergométrica.
La gráfica Frecuencia cardíaca muestra la frecuencia cardíaca del
paciente con respecto al tiempo. En el menú contextual también se
puede elegir ver la gráfica de VES en la gráfica Frecuencia
cardíaca.
Esta gráfica muestra la presión sanguínea del paciente frente al
tiempo. En el menú contextual también se puede elegir ver el PPF
en la gráfica Presión sanguínea.
