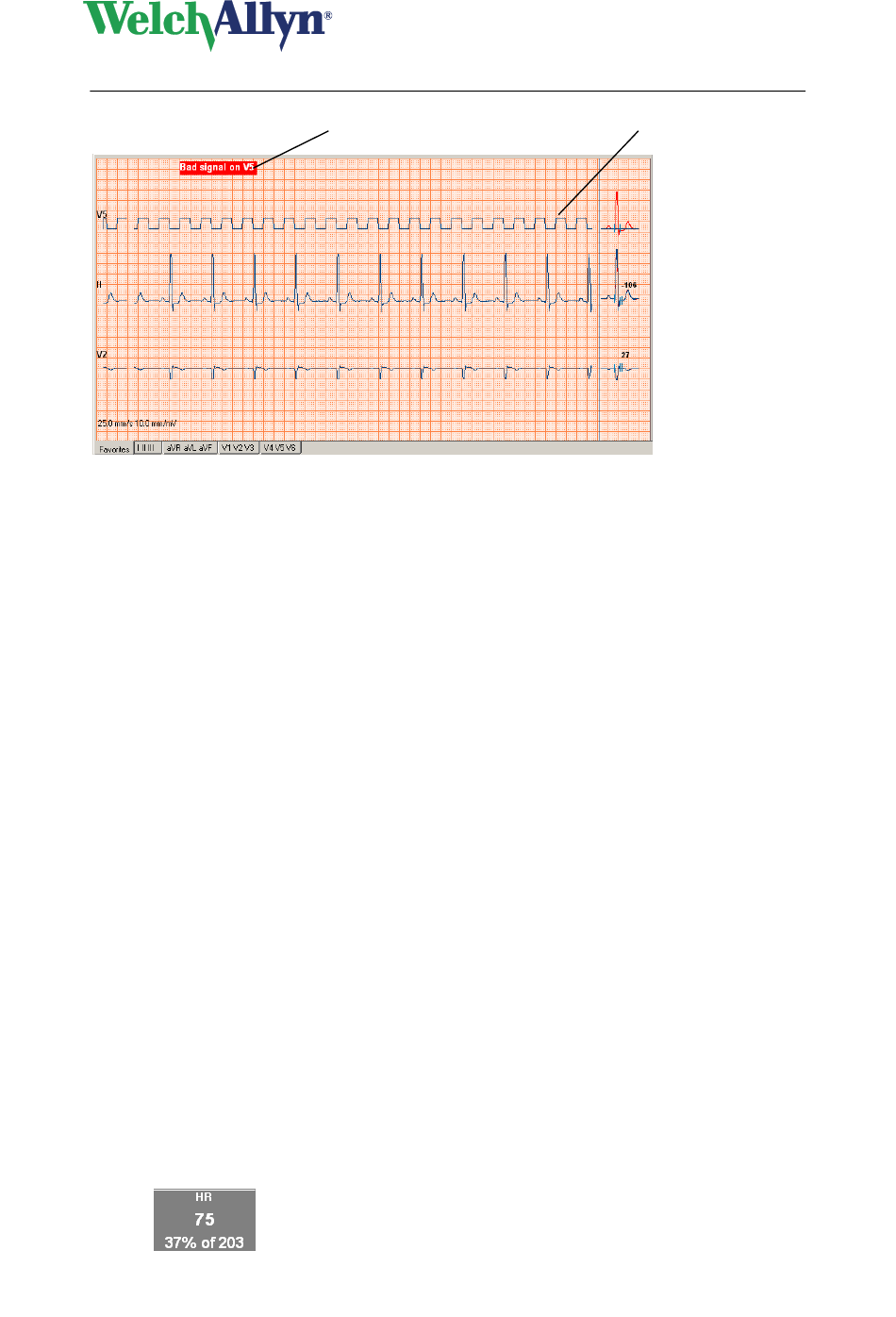

Compruebe los electrodos indicados inmediatamente.
La información de estado se guarda con la prueba. Las derivaciones erróneas darán lugar a
ondas cuadradas tanto en la pantalla de revisión como en la impresión. Dependiendo de la
duración de la señal errónea, tal vez no sea posible realizar ninguna medición y, por lo tanto,
éstas no se mostrarán.
En el breve lapso de tiempo transcurrido entre la desconexión de una derivación y la
detección de este evento por parte del software, es posible que se detecten de forma errónea
picos del marcapasos. Así, es posible que aparezcan en el trazado un conjunto de
marcadores de marcapasos justo antes de las ondas cuadradas. La detección de pulsos del
marcapasos se suprimirá en cuanto se detecten las ondas cuadradas y permanecerá así
hasta que se corrija la señal errónea.
2.3.11.
Impresión durante la grabación
Durante la grabación de un ECG de esfuerzo puede imprimir los siguientes formatos:
•
Simultáneas o secuenciales de 2x6
•
Simultáneas o secuenciales de 4x3
•
Ritmo
Para imprimir durante la grabación:
En el monitor a tiempo real, haga clic en el botón Imprimir. Es posible que la copia tarde un
poco en imprimirse, sobre todo en impresoras lentas. Se imprimirá el formato que esté
seleccionado en la configuración.
Sugerencia para imprimir durante el registro:
Si imprime frecuentemente durante el registro, puede que le sea más cómodo utilizar la
impresión automática. Con la impresión automática, puede configurar ECG de esfuerzo de
Welch Allyn CardioPerfect para que imprima en ciertos momentos predefinidos durante el
registro.
2.3.12.
Frecuencia cardíaca límite
Durante el registro, el monitor a tiempo real muestra la frecuencia cardíaca actual y la
frecuencia cardíaca límite en el área de información general.
DIR 80012380 Ver. G
Módulo ECG de esfuerzo. Manual del usuario
Advertencia en rojo
CardioPerfect Workstation
Ondas cuadradas
27 / 80
