Instrucciones de funcionamiento – Material de instalación MOVITRANS

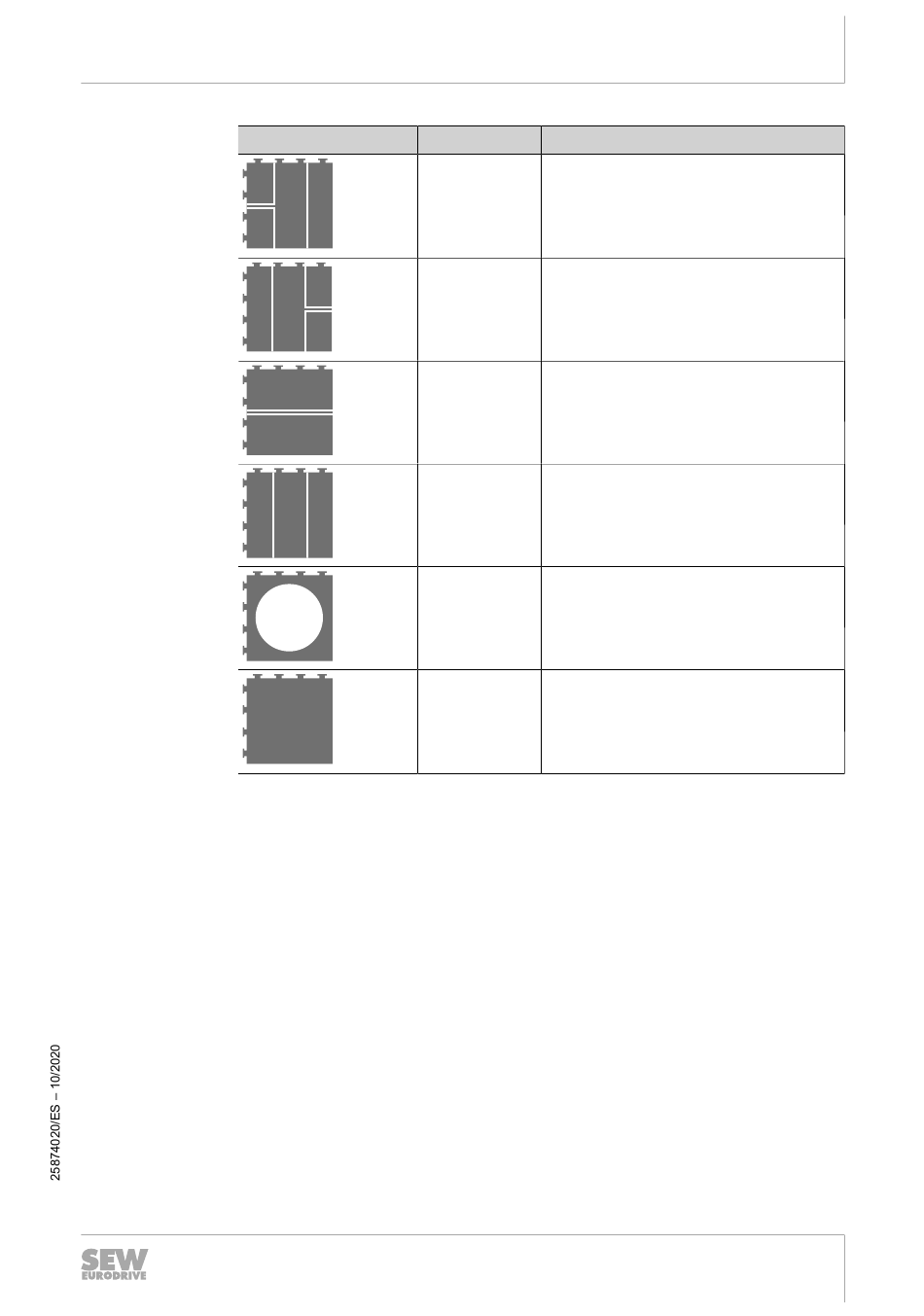

Componentes de instalación TIS30A placas de instalación
Ref. de pieza Designación
28260015 TIS30A-QA04-A1A-0 Placa de instalación
cuadrada alimentación (de izquierda)
28260007 TIS30A-QA05-A1A-0 Placa de instalación
cuadrada alimentación (de derecha)
28260023 TIS30A-QA01-B1B-0 Placa de instalación
cuadrada prolongación alimentación (en
sentido B)
28268083 TIS30A-QA07-A1A-0 Placa de instalación
cuadrada recta (placa de instalación con
reducción de potencia)
28133730 TIS30A-QA00-XK1-0 Placa de instalación
cuadrada recorte en círculo (1 = para pla-
ca de carga aprox. 362 mm)
28133749 TIS30A-QA00-XU1-0 Placa de instala-
ción cuadrada con fresado en el extremo
inferior 1 = 10 x 28 mm (para línea de ali-
mentación invisible hacia la placa de car-
ga)
Estructura del dispositivo
®
TCS, TVS, TLS, TIS
