Instalación eléctrica
5
Conexión de la caja de compensación TCS/del distribuidor de conexión TVS
5.5
Conexión de la caja de compensación TCS/del distribuidor de conexión TVS
88
Instrucciones de funcionamiento – Material de instalación MOVITRANS
¡ADVERTENCIA!
Piezas conductoras de tensión en la instalación.
Lesiones graves o fatales.
•
Desconecte la tensión de la instalación antes de efectuar cualquier intervención.
•
Asegure la instalación contra una conexión no autorizada.
•
Compruebe que la instalación está libre de tensión.
•
Asegúrese de que la puesta a tierra o la conexión equipotencial se han instalado
correctamente.
•
Delimite las piezas adyacentes bajo tensión antes de abrir partes de la instala-
ción.
NOTA
El número y la posición de las cajas de compensación TCS y los distribuidores de
conexión TVS los encontrará en el manual Planificación de proyecto MOVITRANS®
y en el trazado de pista.
NOTA
Respete el rango de temperatura ambiente admisible de las cajas de compensación
TCS, el distribuidor de conexión TVS y el conductor de línea TLS de -20 °C - +45 °C.
Encontrará más información en el capítulo "Datos técnicos" (→ 2 104).

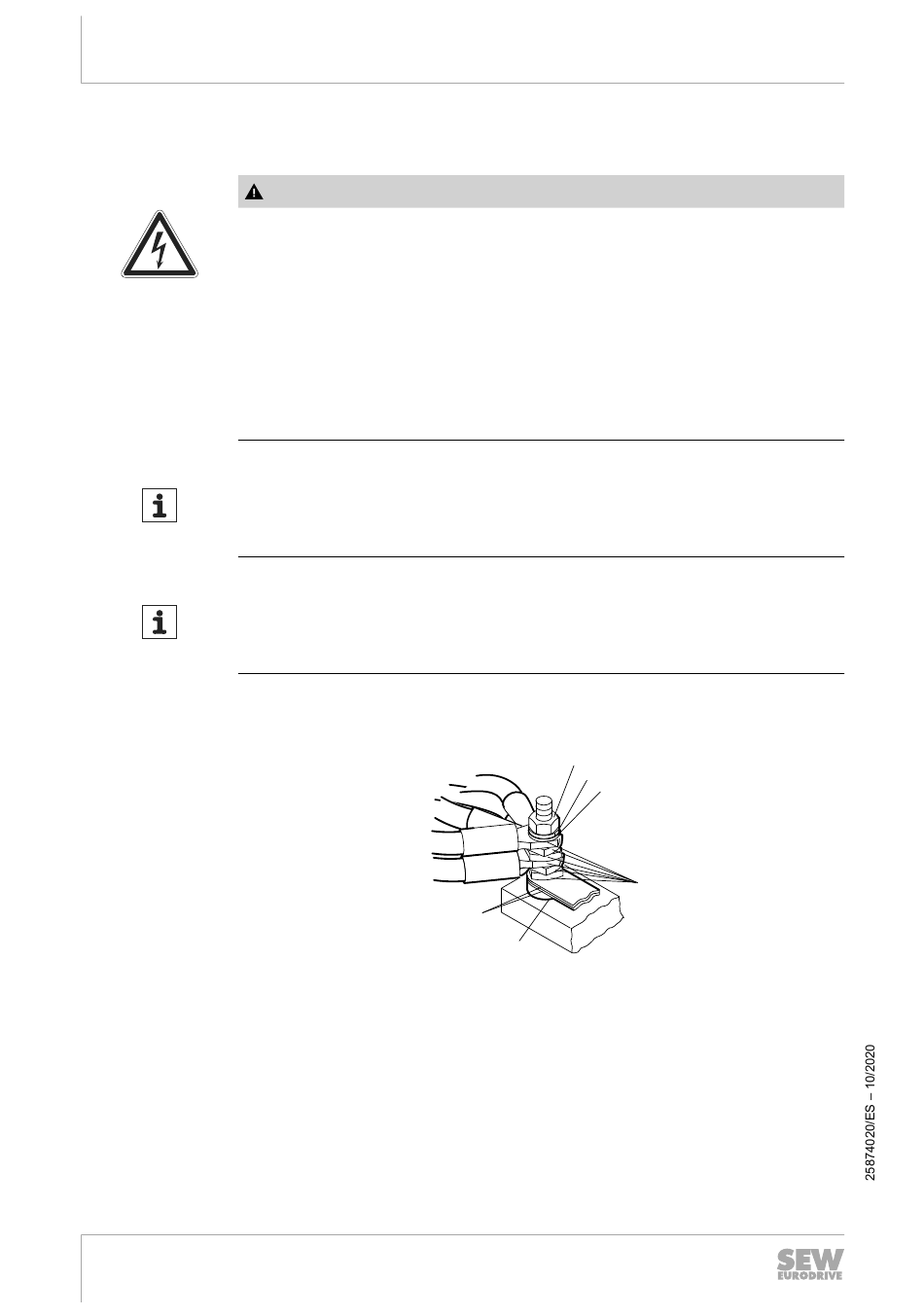

Se permite tender hasta 6 conductores individuales con 1 perno de conexión para la
línea de alimentación TLS. La siguiente imagen muestra 6 conductores individuales
conectados a 1 perno de conexión:
[1]
Tuerca hexagonal
[2]
Arandela de bloqueo
[3]
Arandela
[1]
[2]
[3]
[4]
[5]
[6]
[4]
6 terminales de cable
[5]
2 puentes
[6]
Arandela
®
TCS, TVS, TLS, TIS
