Instalación mecánica
4
Instalación en el carril de soporte EMS de SEW‑EURODRIVE
68
Instrucciones de funcionamiento – Material de instalación MOVITRANS
9. Sujete la plantilla de taladrado apretando los tornillos premontados con un par de
apriete de 20 Nm.

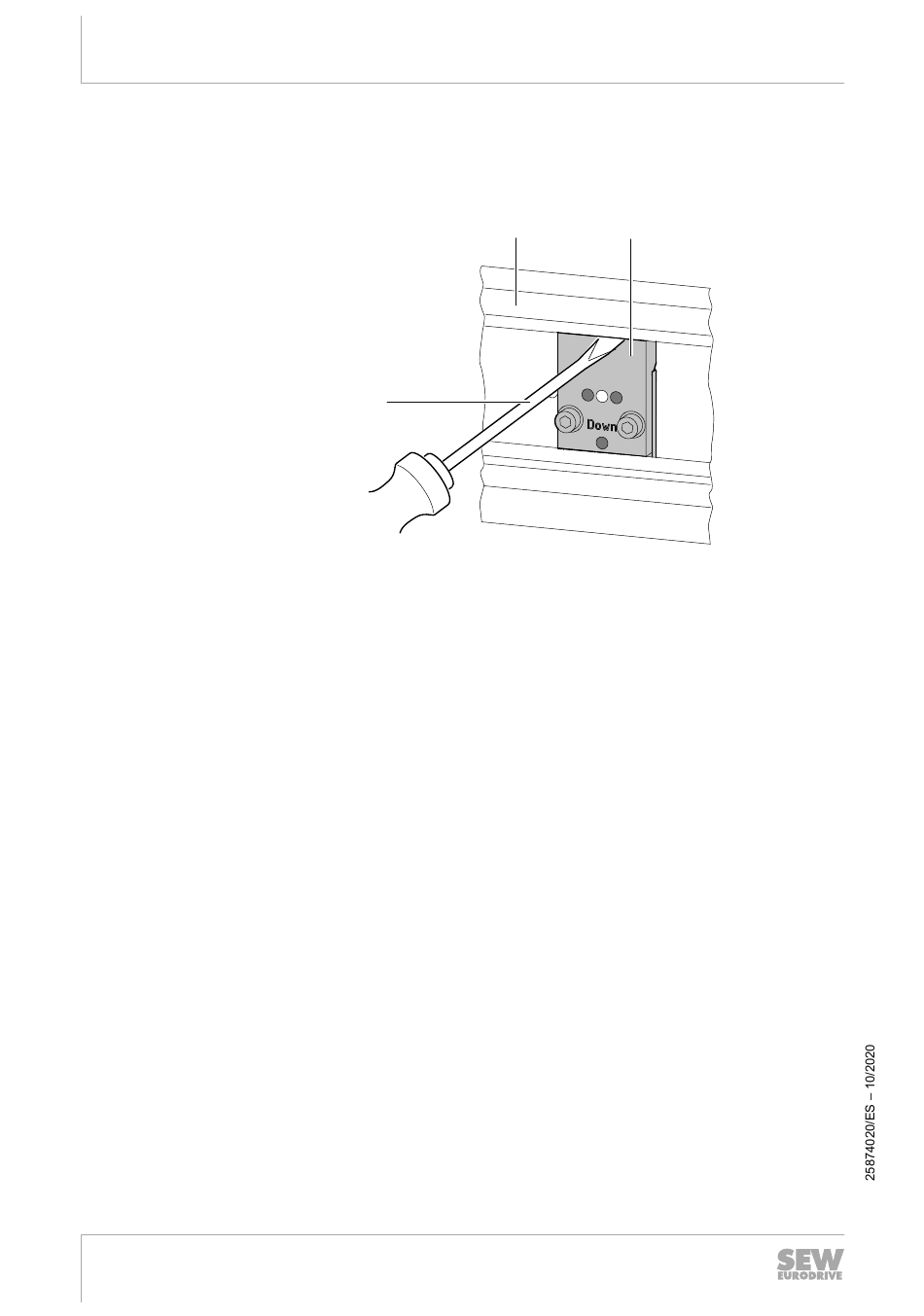

10. Para evitar taladros asimétricos, encaje un destornillador entre la plantilla de tala-
drado y el carril de soporte EMS.
[1]
[1] Orificio guía
[2] Carril de soporte EMS
[3] Plantilla de taladrado
11. Empleando un taladro de 9 mm de Ø, taladre a través de los 3 orificios guía super-
puestos en vertical de la plantilla de taladrado, atravesando el carril de soporte
EMS.
12. El taladro que deberá abrirse en cada caso, de los dos taladros descentrados, de-
pende de la entrada de cables que desee preparar en concreto:
• Taladre a través del orificio guía izquierdo de la plantilla de taladrado si el soporte
de conductor de línea TIS20A...-H..-0/la montura para entrada de cables
TIS20A...-A..-0 correspondiente se encuentra a la derecha de la plantilla de tala-
drado.
• Taladre a través del orificio guía derecho de la plantilla de taladrado si el soporte
de conductor de línea TIS20A...-H..-0/la montura para entrada de cables
TIS20A...-A..-0 correspondiente se encuentra a la izquierda de la plantilla de tala-
drado.
[2]
[3]
®
TCS, TVS, TLS, TIS
