Instalación mecánica
4
Instalación en el carril de soporte EMS de SEW‑EURODRIVE
4.2.5 Montaje de los conductores de línea TLS en el soporte del conductor de línea TIS20A...-
H..-0
4.2.6 Montar los conductores de línea TLS en cajas de compensación TCS o distribuidores de
conexión TVS
Preparar la introducción de cables para 1 conexión
60
Instrucciones de funcionamiento – Material de instalación MOVITRANS

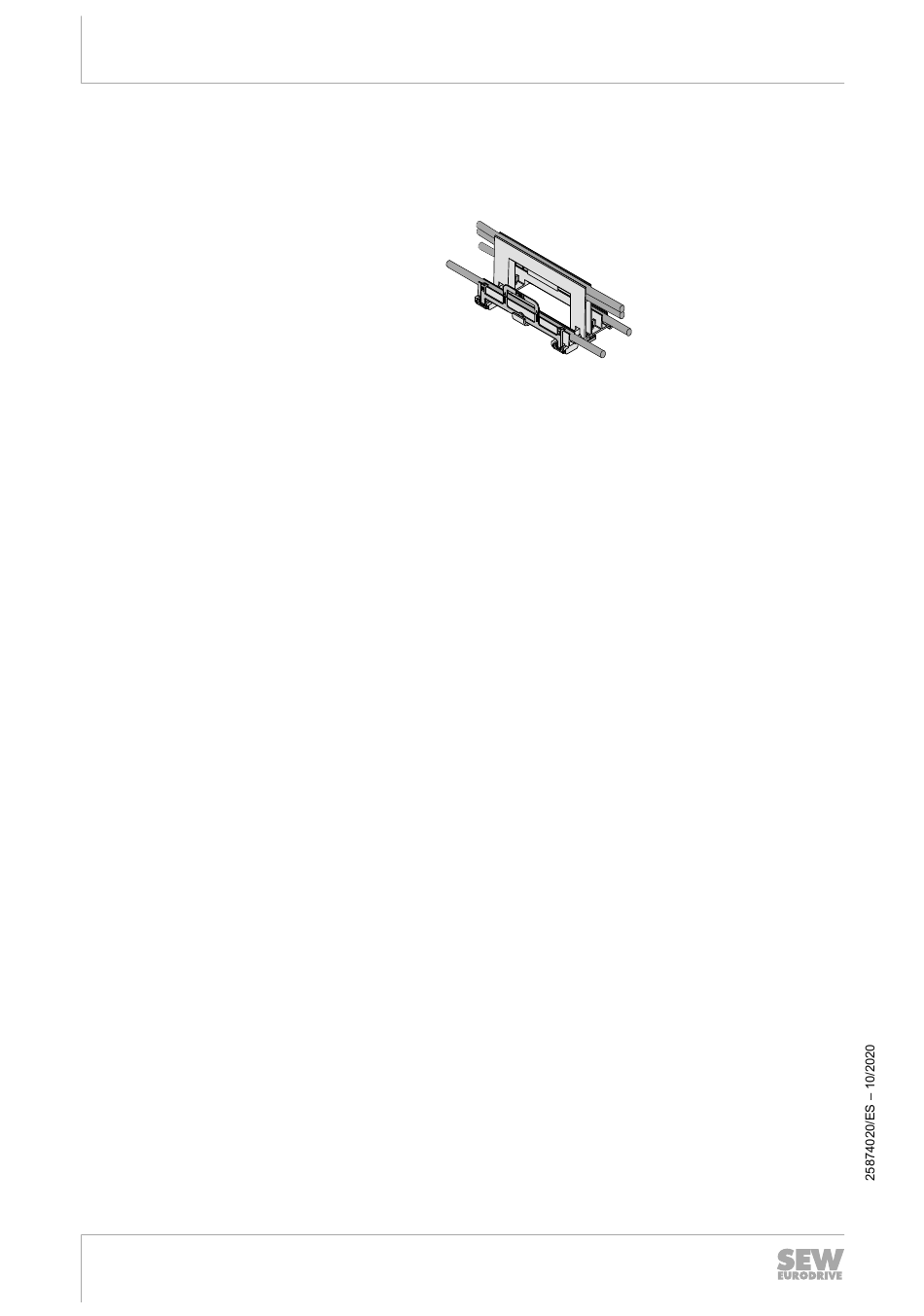

La siguiente imagen muestra el tendido de los conductores de línea TLS en el soporte
del conductor de línea TIS20A...-H..-0:
Para conectar el conductor de línea TLS a cajas de compensación TCS o distribuido-
res de conexión TVS, se atraviesan los conductores de línea a lo largo del carril de
soporte EMS empleando los taladros correspondientes. Por cada conexión se requie-
ren 4 taladros para los 4 conductores de línea (cables de alimentación y cables de re-
torno). La plantilla de taladrado indica la disposición de los taladros necesarios.
Si solo se necesita 1 distribuidor de conexión TVS o solo 1 caja de compensación
TCS en el tramo, solo se requiere 1 introducción de cables a través del carril de so-
porte EMS. A continuación se describe la instalación a lo largo de una junta de dilata-
ción. Proceda del siguiente modo:
1. Aplique la plantilla de taladrado sobre el lado posterior del carril de soporte EMS
introduciendo la primera parte de la plantilla de taladrado en el carril DIN inferior
del carril de soporte EMS.
2. Introduzca la segunda parte de la plantilla de taladrado en el carril DIN superior
del carril de soporte EMS.
®
TCS, TVS, TLS, TIS
