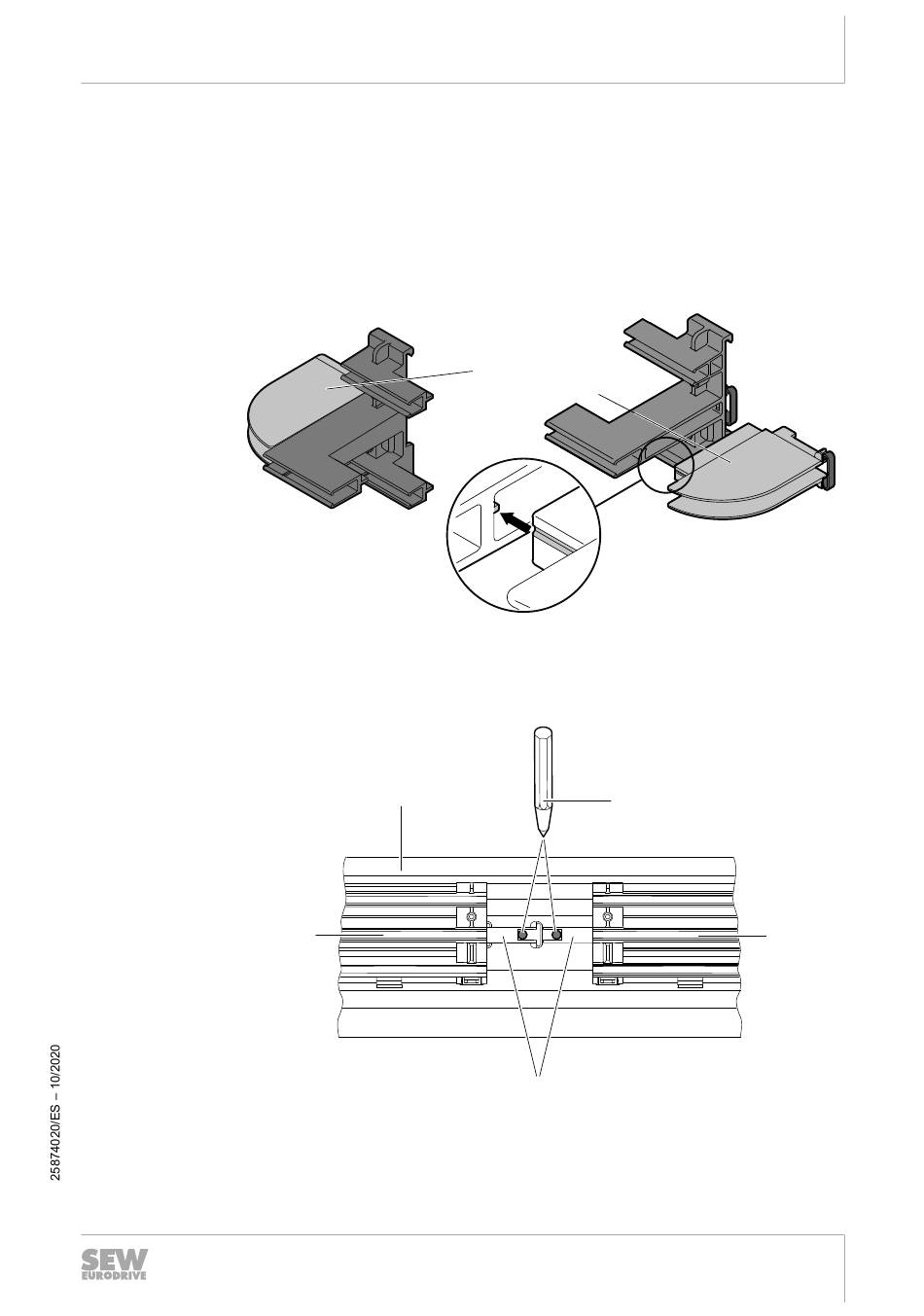

Preparar la introducción de cables para 2 conexiones
Si se necesitan 2 distribuidores de conexión TVS o 2 cajas de compensación TCS en
el tramo, se requieren 2 introducciones de cables a través del carril de soporte EMS.
Proceda del siguiente modo:
ü Los soportes del conductor de línea están instalados en el carril de soporte EMS.
1. Coloque las monturas para entrada de cables TIS20A...-A..-0 (derecha/izquierda)
[1]
[2]
2. Marque con un lápiz el taladro central en la hendidura del taladro.
[1]
[2]
Instrucciones de funcionamiento – Material de instalación MOVITRANS
Instalación en el carril de soporte EMS de SEW‑EURODRIVE
sobre los soportes del conductor de línea TIS20A...-H..-0 allá donde desee prepa-
rar la entrada de cables.
Montura para entrada de cables TIS20A...-AR4-0, derecha
Montura para entrada de cables TIS20A...-AL4-0, izquierda
[2]
[1]
Soporte del conductor de línea
TIS20A...-H..-0
Carril de soporte EMS
Instalación mecánica
[1]
[2]
[3]
[4]
[4] Lapicero o punzón
[5] Montura para entrada de cables
TIS20A...-A..-0
