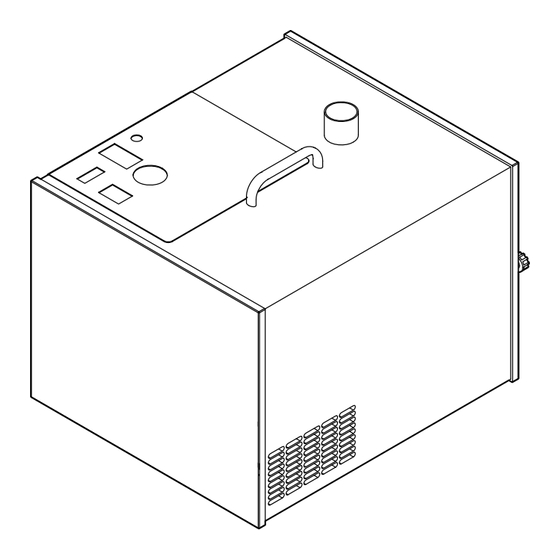

inLab MC X5,
CEREC MC / MC X / MC XL Premium Package
Operating Instructions for Suction devices
Instrucciones de uso para sistemas de aspiración
Manual de instruções: Aspirações
Инструкция по эксплуатации: Всасывающие устройства
抽吸装置使用说明
English / Español / Português / Русский / 中文

Publicidad

Tabla de contenido
loading

Manuales relacionados para Dentsply Sirona inLab MC X5

Resumen de contenidos para Dentsply Sirona inLab MC X5

  • Página 1 Nuevo a partir de: 09.2017 Novo a partir de: Действует с: 新版自： inLab MC X5, CEREC MC / MC X / MC XL Premium Package Operating Instructions for Suction devices Instrucciones de uso para sistemas de aspiración Manual de instruções: Aspirações Инструкция...
  • Página 3 New as of: Suction devices for inLab MC X5 and CEREC MC / MC X / MC XL Premium Package Operating Instructions English Operating Instructions/suction devices for inLab MC X5 and\rCEREC MC / MC X / MC XL Premium Package...

  • Página 4: Tabla De Contenido

    Table of contents Dentsply Sirona Operating Instructions Suction devices for inLab MC X5 and Table of contents General data......................Dear Customer, ..................... Contact information ..................General conventions and structure of the document ........1.3.1 Structure of the document..............1.3.1.1 Identification of danger levels..........
  • Página 5 Dentsply Sirona Table of contents Operating Instructions Suction devices for inLab MC X5 and 4.4.2 Connecting the power cord ............. 4.4.3 Connecting the interface cable (for automatic mode)...... Commissioning ......................Putting the unit into operation............... 5.1.1 Automatic mode ................5.1.2 Manual operation................

  • Página 6: General Data

    1 General data Dentsply Sirona 1.1 Dear Customer, Operating Instructions Suction devices for inLab MC X5 and General data Dear Customer, Thank you for purchasing this suction device from Dentsply Sirona. The suction systems were specially developed for our products inLab MC...

  • Página 7: General Conventions And Structure Of The Document

    Dentsply Sirona 1 General data Operating Instructions Suction devices for inLab MC X5 and General conventions and structure of the document 1.3.1 Structure of the document Identification of danger levels 1.3.1.1 To prevent personal injury and material damage, please observe the warning and safety information provided in these operating instructions.

  • Página 8: Warranty And Liability

    1 General data Dentsply Sirona 1.4 Warranty and liability Operating Instructions Suction devices for inLab MC X5 and Warranty and liability Maintenance In the interest of the safety and health of users or third parties, it is necessary that maintenance work is carried out at fixed time intervals to ensure the operational safety and reliability of your product.
  • Página 9 Dentsply Sirona 1 General data Operating Instructions Suction devices for inLab MC X5 and Symbols on the packaging Take note of the following symbols on the packaging: Protect from moisture Fragile; handle with care Stack limit Temperature during storage and transport...

  • Página 10: Safety Information

    2 Safety information Dentsply Sirona 2.1 Basic safety information Operating Instructions Suction devices for inLab MC X5 and Safety information Basic safety information 2.1.1 Prerequisites NOTICE Important information on building installation The building installation must be performed by a qualified expert in compliance with the national regulations.

  • Página 11: Accessories

    The connection must be established in accordance with the directions provided in these operating instructions. Also observe the information in the Operating Instructions for inLab MC X5, CEREC MC / MC X or CEREC MC XL Premium Package units. If any devices not approved by Dentsply Sirona are connected, they must comply with the applicable standards: ●...

  • Página 12: General Information On The Device

    3 General information on the device Dentsply Sirona 3.1 Standards/ approvals/ certifications Operating Instructions Suction devices for inLab MC X5 and General information on the device Standards/ approvals/ certifications CE mark This product bears the CE mark in accordance with the provisions of directives 2006/95/EC (Low Voltage Directive), 2006/42/EC (Machinery Directive), and 2004/108/EC (EMC Directive).

  • Página 13: Technical Description (Component And Interfaces)

    ● Power cable Technical description (component and interfaces) The suction devices are intended for operation on the inLab MC X5 or on the CEREC MC/MC X/MC XL Premium Package milling units. The suction system is equipped with a special filter bag and a HEPA micro filter of filter category H12, which filters fine dust up to 99.5% and is...

  • Página 14: Technical Data

    3 General information on the device Dentsply Sirona 3.4 Technical data Operating Instructions Suction devices for inLab MC X5 and Technical data 3.4.1 InLab MC X5 suction device Type designation Suction device for inLab MC X5 Rated line voltage 120V ~ 230V ~...

  • Página 15: Cerec Mc/Mc X/Mc Xl Premium Package Suction Device

    Dentsply Sirona 3 General information on the device Operating Instructions Suction devices for inLab MC X5 and 3.4.2 CEREC MC/MC X/MC XL Premium Package suction device Type designation Suction device for CEREC MC/MC X/MC XL Premium Package Rated line voltage 120V ~...

  • Página 16: Transportation And Installation

    Installation conditions 4.3.1 Installation site requirements The inLab MC X5 suction device requires an even base of approx. 400 mm x 400 mm (W x D). The CEREC MC/MC X/MC XL Premium Package suction device requires an even base of approx. 360 mm x 260 mm (W x D).

  • Página 17: Connecting The Suction Device

    MC/MC X/MC XL Premium Package milling and grinding unit. Notes on the suction tube: The suction tube is supplied at a length of approx. 2.40 m (inLab MC X5) or 2.0 m (CEREC MC/MC X/MC XL Premium Package). When connecting the suction device to the unit, please ensure that no sharp bends occur over the full length of the suction tube.

  • Página 18: Connecting The Power Cord

    4 Transportation and installation Dentsply Sirona 4.4 Connecting the suction device Operating Instructions Suction devices for inLab MC X5 and 4.4.2 Connecting the power cord NOTICE Grounded power outlet The unit must be connected to a grounded power outlet. 1. Insert the power cable into the relevant socket on the suction system.

  • Página 19: Commissioning

    5.1.2 Manual operation NOTICE Manual mode only permitted for inLab MC X5. For CEREC MC/MC X/ MC XL Premium Package only automatic mode is supported. 1. Prior to commencing processing, set the on/off switch to the On position. 2. Once processing has been completed, set the on/off switch to the Off position.

  • Página 20: Maintenance And Repair

    6 Maintenance and repair Dentsply Sirona 6.1 Changing filter bags and HEPA filters Operating Instructions Suction devices for inLab MC X5 and Maintenance and repair CAUTION Risk of uncontrolled release of fine dust If the suction device is not operated with the inserted filter bag or HEPA filter provided, fine dust may be discharged uncontrollably.
  • Página 21 Dentsply Sirona 6 Maintenance and repair Operating Instructions Suction devices for inLab MC X5 and Changing HEPA filters Replace the HEPA filter if suction power is still weak after replacing the filter bag. The HEPA filter is located behind the filter bag.

  • Página 22: Changing The Suction Motor

    Dentsply Sirona 6.2 Changing the suction motor Operating Instructions Suction devices for inLab MC X5 and 6. Remove the dusty HEPA filter and insert a new HEPA filter. 7. Put the perforated sheet back on and screw it down with the two Phillips screws.
  • Página 23 Dentsply Sirona 6 Maintenance and repair Operating Instructions Suction devices for inLab MC X5 and 2. Connect the cleaning hose to the upper opening of the suction device. 3. Activate the manual operation for the suction device by setting the switch at the top of the device from "Auto" to "On".

  • Página 24: Malfunctions

    7 Malfunctions Dentsply Sirona 7.1 Error messages Operating Instructions Suction devices for inLab MC X5 and Malfunctions Error messages Error Possible cause Remedy: Suction air not present; suction Suction tube blockage Check suction tube for open passage; device works when on/off switch is in remove blockages.

  • Página 25: Troubleshooting And Repair

    Dentsply Sirona 7 Malfunctions Operating Instructions Suction devices for inLab MC X5 and Troubleshooting and repair Symptom Possible cause Remedy: Suction device does not start up, Power cable not connected. Check power cable for correct either in automatic mode or with the connection.

  • Página 26: Disposal

    8 Disposal Dentsply Sirona Operating Instructions Suction devices for inLab MC X5 and Disposal In accordance with Directive 2012/19/EU and national disposal regulations regarding old electrical and electronic devices, please be advised that such items must be disposed of in a special way within the European Union (EU).

  • Página 27: Spare Parts And Consumables

    Dentsply Sirona 9 Spare parts and consumables Operating Instructions Suction devices for inLab MC X5 and Spare parts and consumables Designation 6385244 Filter bag, double pack (inLab MC X5) 6578095 Filter bag, double pack (CEREC) 6385277 HEPA filter 6589795 Cleaning hose...
  • Página 28 We reserve the right to make any alterations which may be required due to technical improvements. © Sirona Dental Systems GmbH Sprache: englisch Printed in Germany D3608.201.02.04.02 09.2017 Ä.-Nr.: 124 306 Sirona Dental Systems GmbH Contact in the USA: Sirona Dental, Inc. Fabrikstraße 31 4835 Sirona Drive 64 98 609 D3608...
  • Página 29 Sistemas de aspiración para inLab MC X5 y CEREC MC / MC X / MC XL Premium Package Instrucciones de uso Español Manual del operador/Sistemas de aspiración para inLab MC X5 y\rCEREC MC / MC X / MC XL paquete Premium...
  • Página 30 Índice Dentsply Sirona Instrucciones de uso Sistemas de aspiración para inLab MC X5 y Índice Datos generales ....................... Estimados clientes: ..................Datos de contacto ..................Convenciones generales y estructura de la documentación......1.3.1 Estructura de la documentación............1.3.1.1 Identificación de los niveles de peligro......
  • Página 31 Dentsply Sirona Índice Instrucciones de uso Sistemas de aspiración para inLab MC X5 y 4.4.2 Conexión del cable de red............... 4.4.3 Conexión del cable de puerto (para modo automático) ....Puesta en funcionamiento ..................Puesta en funcionamiento del equipo ............

  • Página 32: Datos Generales

    Le agradecemos la compra de la aspiración de Dentsply Sirona. Estos sistemas de aspiración han sido desarrollados especialmente para nuestros productos inLab MC X5 y CEREC MC / MC X / MC XL paquete Premium y le proporcionan la máxima seguridad y las mejores condiciones de trabajo al utilizar un sistema Dentsply Sirona.

  • Página 33: Convenciones Generales Y Estructura De La Documentación

    Dentsply Sirona 1 Datos generales Instrucciones de uso Sistemas de aspiración para inLab MC X5 y Convenciones generales y estructura de la documentación 1.3.1 Estructura de la documentación Identificación de los niveles de peligro 1.3.1.1 Para evitar daños personales y materiales, preste atención a las notas de advertencia y seguridad indicadas en este documento.

  • Página 34: Garantía Y Responsabilidades

    1 Datos generales Dentsply Sirona 1.4 Garantía y responsabilidades Instrucciones de uso Sistemas de aspiración para inLab MC X5 y Garantía y responsabilidades Mantenimiento En consideración a la seguridad y la salud de los usuarios o de terceros, es necesario realizar periódicamente trabajos de mantenimiento para garantizar que el producto funciona en condiciones seguras.

  • Página 35: Explicación De Los Símbolos

    Dentsply Sirona 1 Datos generales Instrucciones de uso Sistemas de aspiración para inLab MC X5 y Explicación de los símbolos Año de fabricación Símbolo de eliminación del producto (ver "Eliminación [ → 26]“). Documentación adjunta Este símbolo aparece en el rótulo de identificación del equipo.
  • Página 36 1 Datos generales Dentsply Sirona 1.6 Explicación de los símbolos Instrucciones de uso Sistemas de aspiración para inLab MC X5 y Marcas en el embalaje Tenga en cuenta las siguientes marcas del embalaje: Arriba Proteger de la humedad Frágil, tratar con cuidado Limitación de apilado...

  • Página 37: Notas Sobre Seguridad

    Dentsply Sirona 2 Notas sobre seguridad Instrucciones de uso Sistemas de aspiración para inLab MC X5 y Notas sobre seguridad Notas básicas sobre seguridad 2.1.1 Requisitos AVISO Información importante sobre la instalación doméstica La instalación doméstica debe realizarla un especialista según la normativa vigente en el país.

  • Página 38: Accesorios

    La conexión debe realizarse según este Manual del operador. Tenga en cuenta también las indicaciones de los manuales del operador de los equipos inLab MC X5, CEREC MC / MC X o CEREC MC XL paquete Premium. Si se conectan equipos no autorizados por Dentsply Sirona, deberán cumplir la normativa vigente: ●...

  • Página 39: Datos Generales Sobre El Equipo

    Dentsply Sirona 3 Datos generales sobre el equipo Instrucciones de uso Sistemas de aspiración para inLab MC X5 y Datos generales sobre el equipo Normas/homologaciones/certificaciones Marca CE Este producto lleva la marca CE en concordancia con las disposiciones de las directivas 2006/95/CE (Directiva de Baja Tensión), 2006/42/CE (Directiva relativa a las máquinas) y 2004/108/CE (Directiva CEM).
  • Página 40 3 Datos generales sobre el equipo Dentsply Sirona 3.2 Volumen de suministro Instrucciones de uso Sistemas de aspiración para inLab MC X5 y Aspiración CEREC MC/MC X/MC XL paquete Premium 230 V (REF 6569730): ● Aspirador 230 V ● Bolsa de filtro (incorporada) ●...

  • Página 41: Descripción Técnica (Componentes Y Puertos)

    Descripción técnica (componentes y puertos) Los sistemas de aspiración se han diseñado para funcionar con la máquina de procesamiento inLab MC X5 o con las unidades de tallado CEREC MC/MC X/MC XL paquete Premium. La aspiración está provista de una bolsa de filtro especial y un microfiltro HEPA de clase H12 capaz de filtrar hasta un 99,5% de polvos finos y que está...

  • Página 42: Datos Técnicos

    3 Datos generales sobre el equipo Dentsply Sirona 3.4 Datos técnicos Instrucciones de uso Sistemas de aspiración para inLab MC X5 y Datos técnicos 3.4.1 Aspiración inLab MC X5 Nombre del modelo Aspiración para inLab MC X5 Tensión nominal de red 120 V ~...

  • Página 43: Aspiración Cerec Mc/Mc X/Mc Xl Paquete Premium

    Dentsply Sirona 3 Datos generales sobre el equipo Instrucciones de uso Sistemas de aspiración para inLab MC X5 y 3.4.2 Aspiración CEREC MC/MC X/MC XL paquete Premium Nombre del modelo Aspiración para CEREC MC/MC X/MC XL paquete Premium Tensión nominal de red...

  • Página 44: Transporte E Instalación

    4 Transporte e instalación Dentsply Sirona 4.1 Transporte y desembalaje Instrucciones de uso Sistemas de aspiración para inLab MC X5 y Transporte e instalación Transporte y desembalaje Los equipos de Dentsply Sirona se revisan cuidadosamente antes de su envío. Inmediatamente después de la entrega, efectúe una inspección de entrada.

  • Página 45: Conexión De La Aspiración

    Notas sobre la manguera de aspiración: La manguera de aspiración se suministra con una longitud de aprox. 2,40 m (inLab MC X5) o 2,0 m (CEREC MC/MC X/MC XL paquete Premium). Al conectar la aspiración al equipo procure que no se formen curvas muy marcadas en el recorrido de la manguera de aspiración.

  • Página 46: Conexión Del Cable De Red

    4 Transporte e instalación Dentsply Sirona 4.4 Conexión de la aspiración Instrucciones de uso Sistemas de aspiración para inLab MC X5 y 4.4.2 Conexión del cable de red AVISO Tomacorriente con conexión del conductor de protección El equipo debe conectarse a un tomacorriente con conexión del conductor de protección.

  • Página 47: Puesta En Funcionamiento

    5.1.2 Modo manual AVISO El modo manual solo se admite para inLab MC X5. En CEREC MC/MC X/MC XL paquete Premium se permite únicamente el modo automático. 1. Antes de empezar el mecanizado, coloque el botón de encendido/ apagado en la posición On.

  • Página 48: Mantenimiento Y Reparación

    6 Mantenimiento y reparación Dentsply Sirona 6.1 Cambio de la bolsa de filtro y del filtro HEPA Instrucciones de uso Sistemas de aspiración para inLab MC X5 y Mantenimiento y reparación ATENCIÓN Peligro de emisión incontrolada de polvo fino Si no se utiliza la aspiración con la bolsa de filtro incorporada y el filtro HEPA indicado, se pueden producir emisiones incontroladas de polvo fino.
  • Página 49 Dentsply Sirona 6 Mantenimiento y reparación Instrucciones de uso Sistemas de aspiración para inLab MC X5 y Cambiar el filtro HEPA Si la potencia de aspiración sigue siendo baja incluso después de cambiar la bolsa de filtro, renueve el filtro HEPA. El filtro HEPA se encuentra detrás de la bolsa de filtro.

  • Página 50: Sustituir El Motor De Aspiración

    Dentsply Sirona 6.2 Sustituir el motor de aspiración Instrucciones de uso Sistemas de aspiración para inLab MC X5 y 6. Extraiga el filtro HEPA sucio y coloque un filtro HEPA nuevo. 7. Vuelva a colocar la chapa perforada y atorníllela con los dos tornillos Philips.
  • Página 51 Dentsply Sirona 6 Mantenimiento y reparación Instrucciones de uso Sistemas de aspiración para inLab MC X5 y 2. Conecte la manguera de limpieza en la abertura superior del dispositivo de aspiración. 3. Active el modo manual del dispositivo de aspiración cambiando el interruptor situado en la parte superior del dispositivo de "Auto"...

  • Página 52: Fallos

    7 Fallos Dentsply Sirona 7.1 Mensajes de error Instrucciones de uso Sistemas de aspiración para inLab MC X5 y Fallos Mensajes de error Error Causa posible Solución No hay aire de aspiración, el Obstrucción de la manguera de Comprobar si la manguera de aspirador funciona con el botón de...

  • Página 53: Detección De Fallos Y Reparación

    Dentsply Sirona 7 Fallos Instrucciones de uso Sistemas de aspiración para inLab MC X5 y Detección de fallos y reparación Síntoma Causa posible Solución El aspirador no arranca ni en modo Cable de red no conectado. Comprobar si el cable de red está...

  • Página 54: Eliminación

    8 Eliminación Dentsply Sirona Instrucciones de uso Sistemas de aspiración para inLab MC X5 y Eliminación De acuerdo con la Directiva 2012/19/UE y las disposiciones específicas de cada país sobre la eliminación de equipos eléctricos y electrónicos, advertimos que estos deben someterse a una eliminación especial dentro de la Unión Europea (UE).

  • Página 55: Repuestos Y Consumibles

    Dentsply Sirona 9 Repuestos y consumibles Instrucciones de uso Sistemas de aspiración para inLab MC X5 y Repuestos y consumibles Designación 6385244 Bolsa de filtro, paquete de 2 (inLab MC X5) 6578095 Bolsa de filtro, paquete de 2 (CEREC) 6385277 Filtro HEPA...
  • Página 56 Reservados los derechos de modificación en virtud del progreso técnico. © Sirona Dental Systems GmbH Sprache: spanisch Printed in Germany D3608.201.02.04.04 09.2017 Ä.-Nr.: 124 306 Impreso en Alemania Sirona Dental Systems GmbH Fabrikstraße 31 64 98 609 D3608 No de pedido 64625 Bensheim Germany www.dentsplysirona.com...
  • Página 57 Novo a partir de: Aspirações para inLab MC X5 e CEREC MC / MC X / MC XL Premium Package Instrução de uso Português Manual de instruções/Aspirações para inLab MC X5 e\rCEREC MC / MC X / MC XL Premium Package...
  • Página 58 Índice Dentsply Sirona Instrução de uso Aspirações para inLab MC X5 e Índice Informações gerais....................Cara cliente, caro cliente................Dados de contato ..................Convenções gerais e estrutura dos documentos .......... 1.3.1 Estrutura do documento..............1.3.1.1 Identificação dos níveis de perigo ........
  • Página 59 Dentsply Sirona Índice Instrução de uso Aspirações para inLab MC X5 e 4.4.2 Ligar cabo de rede ................4.4.3 Ligar cabo de interfaces (para operação automática)..... Colocação em funcionamento ................. Colocar o aparelho em funcionamento ............5.1.1 Operação automática ..............

  • Página 60: Informações Gerais

    Agradecemos-nos pela aquisição da aspiração da casa Dentsply Sirona. As aspirações foram desenvolvidas especialmente para nossos produto inLab MC X5 e CEREC MC / MC X / MC XL Premium Package e oferece a sua segurança máxima e melhores condições de trabalho na utilização de um sistema Dentsply Sirona.

  • Página 61: Convenções Gerais E Estrutura Dos Documentos

    Dentsply Sirona 1 Informações gerais Instrução de uso Aspirações para inLab MC X5 e Convenções gerais e estrutura dos documentos 1.3.1 Estrutura do documento 1.3.1.1 Identificação dos níveis de perigo Para evitar danos pessoais e materiais respeite as indicações de aviso e de segurança apresentadas neste documento.

  • Página 62: Garantia E Responsabilidade

    1 Informações gerais Dentsply Sirona 1.4 Garantia e responsabilidade Instrução de uso Aspirações para inLab MC X5 e Garantia e responsabilidade Conservação No interesse da segurança e saúde do usuário ou terceiros é necessário, realizar trabalhos de conservação em intervalos definidos, para garantir a segurança operacional e de funcionamento do seu produto.

  • Página 63: Esclarecer Os Símbolos

    Dentsply Sirona 1 Informações gerais Instrução de uso Aspirações para inLab MC X5 e Esclarecer os símbolos Ano de fabricação Símbolo para descarte do produto (veja "Eliminação [ → 26]“). Documentos anexos Este símbolo está afixado na placa de identificação do aparelho.
  • Página 64 1 Informações gerais Dentsply Sirona 1.6 Esclarecer os símbolos Instrução de uso Aspirações para inLab MC X5 e Sinais na embalagem Tenha em atenção os seguintes sinais na embalagem: Em cima proteger da umidade Frágil, manusear com cuidado Limitação da pilha Temperatura de armazenagem e transporte...

  • Página 65: Indicações De Segurança

    Dentsply Sirona 2 Indicações de segurança Instrução de uso Aspirações para inLab MC X5 e Indicações de segurança Orientações básicas de segurança 2.1.1 Requisitos NOTA Dados importantes para instalação em área residencial A instalação em área residencial deve ser realizada por um especialista de acordo com as normas específicas do país.

  • Página 66: Modificações No Produto

    A conexão deve ser realizada de acordo com esta instrução de uso. Observe igulamente as indicações nos manuais de instruções dos equipamentos inLab MC X5, CEREC MC / MC X ou CEREC MC XL Premium Package. Se forem ligados aparelhos não autorizados pela Dentsply Sirona, estes têm que satisfazer os requisitos das normas aplicáveis:...

  • Página 67: Indicações Gerais Sobre O Aparelho

    Dentsply Sirona 3 Indicações gerais sobre o aparelho Instrução de uso Aspirações para inLab MC X5 e Indicações gerais sobre o aparelho Normas/homologações/certificações Marcação CE Este produto leva a marcação CE em concordância com as disposições da diretiva 2006/95/EC (Diretiva sobre baixa tensão), 2006/42/EC (Diretiva das máquinas) e 2004/108/EC (Diretiva de Compatibilidade...
  • Página 68 3 Indicações gerais sobre o aparelho Dentsply Sirona 3.2 Escopo de fornecimento Instrução de uso Aspirações para inLab MC X5 e Aspiração CEREC MC/MC X/MC XL Premium Package 230V (REF 6569730): ● Aspirador 230V ● Saco de filtragem (montado) ● Filtro HEPA (montado) ●...

  • Página 69: Descrição Técnica (Componentes E Interfaces)

    Descrição técnica (componentes e interfaces) As aspirações se destinam à operação na máquina de processamento inLab MC X5 ou nas unidades de fresagem CEREC MC/MC X/MC XL Premium Package. A aspiração está equipada com um saco de filtragem especial e um micro-filtro HEPA da classe de filtro H12, que filtra poeiras finas até...

  • Página 70: Dados Técnicos

    3 Indicações gerais sobre o aparelho Dentsply Sirona 3.4 Dados técnicos Instrução de uso Aspirações para inLab MC X5 e Dados técnicos 3.4.1 Aspiração inLab MC X5 Denominação do tipo Aspiração para inLab MC X5 Tensão nominal da rede 120V ~ 230V ~ Frequência nominal da rede...

  • Página 71: Aspiração Cerec Mc/Mc X/Mc Xl Premium Package

    Dentsply Sirona 3 Indicações gerais sobre o aparelho Instrução de uso Aspirações para inLab MC X5 e 3.4.2 Aspiração CEREC MC/MC X/MC XL Premium Package Denominação do tipo Aspiração para CEREC MC/MC X/MC XL Premium Package Tensão nominal da rede 120V ~ 230V ~ Frequência nominal da rede...

  • Página 72: Transporte E Instalação

    Requisitos de instalação 4.3.1 Características local de instalação A aspiração inLab MC X5 necessita uma superfície de colocação plana de cerca de 400 mm x 400 mm (L x P). A aspiração CEREC MC/MC X/MC XL Premium Package necessita uma superfície de colocação plana de aprox.

  • Página 73: Ligar Aspiração

    Indicações para a mangueira de aspiração: A mangueira de aspiração é fornecida com um comprimento de cerca de 2,40 m (inLab MC X5) ou 2,0m (CEREC MC/MC X/MC XL Premium Package) Providencie na ligação da aspiração no aparelho, que não resultem nenhumas curvaturas fortes em todo o percurso da mangueira de aspiração.

  • Página 74: Ligar Cabo De Rede

    4 Transporte e instalação Dentsply Sirona 4.4 Ligar aspiração Instrução de uso Aspirações para inLab MC X5 e 4.4.2 Ligar cabo de rede NOTA Tomada da rede com conexão ao condutor de proteção de fio terra O aparelho deve ser conectada numa tomada de rede com condutor de proteção de fio terra.

  • Página 75: Colocação Em Funcionamento

    5.1.2 Operação manual NOTA Operação manual apenas permitida para inLab MC X5. O CEREC MC/ MC X/MC XL Premium Package só suporta o modo automático. 1. Coloque antes do início do processamento o comutador Ligar/ Desligar na posição On.

  • Página 76: Conservação E Reparação

    6 Conservação e reparação Dentsply Sirona 6.1 Trocar saco de filtragem e filtro HEPA Instrução de uso Aspirações para inLab MC X5 e Conservação e reparação CUIDADO Perigo da saída incontrolada de poeiras finas Quando a aspiração é operada sem o saco de filtragem e o filtro HEPA indicado, pode resultar saída incontrolada de poeiras finas.
  • Página 77 Dentsply Sirona 6 Conservação e reparação Instrução de uso Aspirações para inLab MC X5 e NOTA Para o dispositivo de aspiração CEREC recomendamos a substituição do filtro HEPA após aprox. 3 a 4 trocas do saco de filtragem. Este número pode variar em função da quantidade do material de óxido de zircônio fresado e aspirado.

  • Página 78: Trocar Motor Do Aspirador

    6 Conservação e reparação Dentsply Sirona 6.2 Trocar motor do aspirador Instrução de uso Aspirações para inLab MC X5 e 6. Retire o filtro HEPA sujo com pó e coloque um novo filtro HEPA. 7. Coloque novamente a chapa perfurada e aparafuse fixamente com ambos os parafusos Phillips.
  • Página 79 Dentsply Sirona 6 Conservação e reparação Instrução de uso Aspirações para inLab MC X5 e 4. Se necessário, aspire o pó da câmara. 5. É recomendável aspirar o máximo de pó possível do eixo da peça de trabalho. Retire também infalivelmente o pó na parte inferior do disco do eixo do bloco (veja seta).

  • Página 80: Avarias

    7 Avarias Dentsply Sirona 7.1 Avisos de erro Instrução de uso Aspirações para inLab MC X5 e Avarias Avisos de erro Erro Possível causa Solução Ar de aspiração não disponível, Entupimento mangueira de aspiração Controlar mangueira de aspiração Aspirador trabalha no Ligar/Desligar pela passagem livre, remover em posição On.

  • Página 81: Pesquisa De Distúrbios E Reparação

    Dentsply Sirona 7 Avarias Instrução de uso Aspirações para inLab MC X5 e Pesquisa de distúrbios e reparação Sintoma Possível causa Solução Aspirador não dá partida, nem em Cabo de rede não ligado. Controlar cabo de rede pela ligação operação automática, nem ao Ligar/ correta.

  • Página 82: Eliminação

    8 Eliminação Dentsply Sirona Instrução de uso Aspirações para inLab MC X5 e Eliminação Com base na Directiva 2012/19/UE e nos regulamentos de eliminação de resíduos específicos de cada país com respeito aos resíduos de equipamentos elétricos e eletrônicos, ressaltamos que estes devem ser encaminhados para eliminação especial, dentro a União Europeia (UE).

  • Página 83: Partes De Reposição E Material De Consumo

    Dentsply Sirona 9 Partes de reposição e material de consumo Instrução de uso Aspirações para inLab MC X5 e Partes de reposição e material de consumo Designação 6385244 Saco de filtragem, embalagem de 2 (inLab MC 6578095 Saco de filtragem, embalagem de 2 (CEREC)
  • Página 84 Reservamo-nos o direito de efectuar alterações no âmbito de um aperfeiçoamento técnico. © Sirona Dental Systems GmbH Sprache: portugiesisch Printed in Germany D3608.201.02.04.24 09.2017 Ä.-Nr.: 124 306 Impresso na Alemanha Sirona Dental Systems GmbH Fabrikstraße 31 65 25 716 D3608 N.º...
  • Página 85 Всасывающие устройства для inLab MC X5 и CEREC MC / MC X / MC XL Premium Package Инструкция по эксплуатации Русский Инструкция по эксплуатации/Всасывающие устройства для inLab MC X5 и\rCEREC MC / MC X / MC XL с пакетом Premium...
  • Página 86 Содержание Dentsply Sirona Инструкция по эксплуатации Всасывающие устройства для inLab MC X5 и Содержание Общие сведения..................... Уважаемый покупатель!................Контактные данные ..................Общие условные обозначения и конструкция основания......1.3.1 Структура документа..............1.3.1.1 Обозначения степеней опасности ......... 1.3.1.2 Используемое форматирование и символы ....
  • Página 87 Dentsply Sirona Содержание Инструкция по эксплуатации Всасывающие устройства для inLab MC X5 и 4.4.1 Подключение всасывающего шланга .......... 4.4.2 Подключение сетевого кабеля ............. 4.4.3 Подключение интерфейсного кабеля (для автоматического режима) Ввод в эксплуатацию..................... Ввод устройства в эксплуатацию .............. 5.1.1 Автоматический режим ..............

  • Página 88: Общие Сведения

    производства компании Dentsply Sirona. Всасывающие устройства были разработаны специально для наших изделий inLab MC X5 и CEREC MC / MC X / MC XL с пакетом Premium и обеспечивают максимальную надежность и оптимальные условия работы при использовании системы Dentsply Sirona.

  • Página 89: Общие Условные Обозначения И Конструкция Основания

    Dentsply Sirona 1 Общие сведения Инструкция по эксплуатации Всасывающие устройства для inLab MC X5 и Общие условные обозначения и конструкция основания 1.3.1 Структура документа Обозначения степеней опасности 1.3.1.1 Во избежание травм и материального ущерба строго соблюдайте приведенные в данной инструкции по эксплуатации предупреждения...

  • Página 90: Указания По Месту Хранения

    1 Общие сведения Dentsply Sirona 1.4 Гарантия и ответственность Инструкция по эксплуатации Всасывающие устройства для inLab MC X5 и 1.3.2 Указания по месту хранения Сохраняйте данную Инструкцию по эксплуатации в легкодоступном месте для получения информации в случае необходимости. В случае продажи или передачи другому пользователю вместе с...

  • Página 91: Использование По Назначению

    Dentsply Sirona 1 Общие сведения Инструкция по эксплуатации Всасывающие устройства для inLab MC X5 и Использование по назначению Всасывающее устройство служит для удаления сухой, взрывобезопасной пыли и стружки, которые образуются при обработки различных материалов для изготовления зуботехнических или стоматологических вспомогательных средств...
  • Página 92 1 Общие сведения Dentsply Sirona 1.6 Объяснение условных обозначений Инструкция по эксплуатации Всасывающие устройства для inLab MC X5 и Маркировка на упаковке Обратите внимание на следующие знаки на упаковке: Сверху Принять меры для защиты от влаги Хрупкое изделие, обращаться с осторожностью Ограничение штабелирования...

  • Página 93: Правила Техники Безопасности

    Dentsply Sirona 2 Правила техники безопасности Инструкция по эксплуатации Всасывающие устройства для inLab MC X5 и Правила техники безопасности Основные инструкции по технике безопасности 2.1.1 Необходимые условия ПРИМЕЧАНИЕ Важные указания по подключению к электропроводке Подключение к электропроводке должно осуществляться специалистом в соответствии с действующими в стране...

  • Página 94: Уход И Ремонт

    2 Правила техники безопасности Dentsply Sirona 2.2 Подключение аппарата Инструкция по эксплуатации Всасывающие устройства для inLab MC X5 и 2.1.3 Уход и ремонт Как производитель стоматологического и лабораторного оборудования мы можем взять на себя ответственность за характеристики безопасности данного аппарата только в случае...

  • Página 95: Вентиляционные Щели

    Dentsply Sirona 2 Правила техники безопасности Инструкция по эксплуатации Всасывающие устройства для inLab MC X5 и Вентиляционные щели Категорически запрещается перекрывать вентиляционные щели устройства, так как в противном случае затрудняется циркуляция воздуха. Это может привести к перегреву аппарата. 65 25 716 D3608...

  • Página 96: Общие Сведения По Устройству

    3 Общие сведения по устройству Dentsply Sirona 3.1 Стандарты/Разрешения/Сертификаты Инструкция по эксплуатации Всасывающие устройства для inLab MC X5 и Общие сведения по устройству Стандарты/Разрешения/Сертификаты Знак CE Это изделие имеет знак СЕ в соответствии с положениями директивы 2006/95/EC (Директива по низковольтному оборудованию), 2006/42/EC (Директива по механическому...
  • Página 97 Dentsply Sirona 3 Общие сведения по устройству Инструкция по эксплуатации Всасывающие устройства для inLab MC X5 и Всасывающее устройство CEREC MC/MC X/MC XL с пакетом Premium 230 В (REF 6569730): ● Всасыватель 230В ● Фильтровальный мешок (встроенный) ● Фильтр HEPA (встроенный) ●...

  • Página 98: Техническое Описание (Компоненты И Интерфейсы)

    3 Общие сведения по устройству Dentsply Sirona 3.3 Техническое описание (компоненты и интерфейсы)Инструкция по эксплуатации Всасывающие устройства для inLab MC X5 и Техническое описание (компоненты и интерфейсы) Всасывающие устройства предназначены для эксплуатации на обрабатывающем станке inLab MC X5 или на шлифовальных аппаратах CEREC MC/MC X/MC XL с пакетом Premium.

  • Página 99: Технические Характеристики

    Dentsply Sirona 3 Общие сведения по устройству Инструкция по эксплуатации Всасывающие устройства для inLab MC X5 и Технические характеристики 3.4.1 Всасывающее устройство inLab MC X5 Наименование модели Всасывающее устройство для inLab MC X5 Номинальное сетевое напряжение 120В ~ 230В ~ Номинальная частота сети...

  • Página 100: Всасывающее Устройство Cerec Mc/Mc X/Mc Xl С Пакетом Premium

    3 Общие сведения по устройству Dentsply Sirona 3.4 Технические характеристики Инструкция по эксплуатации Всасывающие устройства для inLab MC X5 и 3.4.2 Всасывающее устройство CEREC MC/MC X/MC XL с пакетом Premium Наименование модели Всасывающее устройство для CEREC MC/MC X/MC XL с пакетом Premium Номинальное...

  • Página 101: Всасывающее Устройство Cerec Mc/Mc X/Mc Xl С Пакетом

    Dentsply Sirona 4 Транспортировка и монтаж Инструкция по эксплуатации Всасывающие устройства для inLab MC X5 и Транспортировка и монтаж Транспортировка и распаковка Оборудование компании Dentsply Sirona перед отгрузкой тщательно проверяется. Сразу после поставки следует провести входной контроль. 1. Проверьте комплектность поставки на основании накладной.

  • Página 102: Подключение Всасывающего Устройства

    Указания по всасывающему шлангу: Длина поставляемого всасывающего шланга составляет ок. 2,40м (inLab MC X5) или 2,0м (CEREC MC/MC X/MC XL с пакетом Premium). При подключении всасывающего устройства к аппарату следите за тем, чтобы не допустить сильных изгибов по всей длине...

  • Página 103: Подключение Сетевого Кабеля

    Dentsply Sirona 4 Транспортировка и монтаж Инструкция по эксплуатации Всасывающие устройства для inLab MC X5 и 4.4.2 Подключение сетевого кабеля ПРИМЕЧАНИЕ Сетевая розетка с защитным проводом Устройство следует подключать к сетевой розетке с защитным проводом. 1. Воткните сетевой кабель в соответствующий разъем на...

  • Página 104: Ввод В Эксплуатацию

    (интерфейсного кабеля и всасывающего шланга) и эксплуатацию всасывающего устройства в процессе работы. 5.1.2 Ручной режим ПРИМЕЧАНИЕ Ручной режим допустим только для inLab MC X5. На CEREC MC/MC X/MC XL с пакетом Premium поддерживается только автоматический режим. 1. Перед началом обработки переведите выключатель питания в положение Вкл.

  • Página 105: Повторная Упаковка

    Dentsply Sirona 5 Ввод в эксплуатацию Инструкция по эксплуатации Всасывающие устройства для inLab MC X5 и Повторная упаковка 1. Переведите выключатель питания в положение Выкл. 2. Отключите сетевой кабель, интерфейсный кабель и всасывающий шланг. 3. Проверьте комплектность всасывающего устройства по перечню...

  • Página 106: Уход И Ремонт

    6 Уход и ремонт Dentsply Sirona 6.1 Замена фильтровального мешка и фильтра HEPA Инструкция по эксплуатации Всасывающие устройства для inLab MC X5 и Уход и ремонт ОСТОРОЖНО Опасность неконтролируемого выброса мелкодисперсной пыли Если всасывающее устройство эксплуатируется без установленного фильтровального мешка и надлежащего фильтра...
  • Página 107 Dentsply Sirona 6 Уход и ремонт Инструкция по эксплуатации Всасывающие устройства для inLab MC X5 и Замена фильтра HEPA Если мощность всасывания осталась низкой после замены фильтровального мешка, замените фильтр HEPA. Фильтр HEPA находится за фильтровальным мешком. ПРИМЕЧАНИЕ Для всасывающего устройства CEREC мы рекомендуем заменять...

  • Página 108: Заменить Двигатель Всасывателя

    6 Уход и ремонт Dentsply Sirona 6.2 Заменить двигатель всасывателя Инструкция по эксплуатации Всасывающие устройства для inLab MC X5 и 6. Извлеките запыленный фильтр HEPA и установите новый. 7. Поставьте на место перфорированный лист и приверните его обоими винтами с крестообразным шлицем.
  • Página 109 Dentsply Sirona 6 Уход и ремонт Инструкция по эксплуатации Всасывающие устройства для inLab MC X5 и 2. Подключите шланг для очистки к верхнему отверстию всасывающего устройства. 3. Активируйте ручной режим всасывающего устройства, переведя переключатель на верхней стороне устройства из положения „Auto“ в положение „On“.

  • Página 110: Неисправности

    7 Неисправности Dentsply Sirona 7.1 Сообщения об ошибках Инструкция по эксплуатации Всасывающие устройства для inLab MC X5 и Неисправности Сообщения об ошибках Ошибка Возможная причина Устранение Воздух не всасывается, хотя Забился всасывающий шланг Проверить прохождение воздуха всасыватель работает с во всасывающем шланге, при...

  • Página 111: Выявление Неисправностей И Ремонт

    Dentsply Sirona 7 Неисправности Инструкция по эксплуатации Всасывающие устройства для inLab MC X5 и Выявление неисправностей и ремонт Симптом Возможная причина Устранение Всасыватель не запускается ни в Сетевой кабель не подключен. Проверить правильность автоматическом режиме, при при подключения сетевого кабеля. переводе выключателя питания в...

  • Página 112: Утилизация

    8 Утилизация Dentsply Sirona Инструкция по эксплуатации Всасывающие устройства для inLab MC X5 и Утилизация На основании Директивы 2012/19/EU и предписаний федеральных земель по утилизации лома электрического и электронного оборудования мы указываем на то, что на территории Европейского Союза (ЕС) данная продукция подлежит передаче для специальной...

  • Página 113: Запасные Части И Расходный Материал

    Dentsply Sirona 9 Запасные части и расходный материал Инструкция по эксплуатации Всасывающие устройства для inLab MC X5 и Запасные части и расходный материал Шифр Наименование 6385244 Фильтровальный мешок, 2 шт. в упаковке (inLab MC X5) 6578095 Фильтровальный мешок, 2 шт. в упаковке...
  • Página 114 Фирма оставляет за собой право на внесение технических изменений © Sirona Dental Systems GmbH Sprache: russisch Printed in Germany D3608.201.02.04.12 09.2017 Ä.-Nr.: 124 306 Отпечатано в Германии Sirona Dental Systems GmbH Fabrikstraße 31 65 25 716 D3608 для заказа 64625 Bensheim Germany www.dentsplysirona.com...
  • Página 115 新版自： 09.2017 用于 inLab MC X5 及 CEREC MC / MC X / MC XL Premium Package 的抽吸装置的 使用说明书 中文 ?? inLab MC X5 ? CEREC MC / MC X / MC XL Premium Package ??????????
  • Página 116 目录 Dentsply Sirona 使用说明书 用于 inLab MC X5 及 CEREC MC / MC X / MC XL Premium Package 的抽吸装置的 目录 一般性说明 ....................... 尊敬的用户， ....................联系信息......................一般协议和资料结构..................1.3.1 资料结构................... 1.3.1.1 危险等级标识..............1.3.1.2 使用的格式和符号.............. 1.3.2 针对存放地点的提示信息..............质保和责任 ....................按规定使用 ....................符号说明......................
  • Página 117 Dentsply Sirona 目录 使用说明书 用于 inLab MC X5 及 CEREC MC / MC X / MC XL Premium Package 的抽吸装置的 4.4.2 连接电源线 ..................4.4.3 连接接口线缆 （针对自动运行）............调试 ......................... 设备投入使用....................5.1.1 自动运行 ..................5.1.2 手动运行 ..................5.1.3 设置抽吸功率................... 重新包装 ....................... 维护和维修.......................

  • Página 118: 一般性说明

    1  一般性说明 Dentsply Sirona 1.1  尊敬的用户， 使用说明书 用于 inLab MC X5 及 CEREC MC / MC X / MC XL Premium Package 的抽吸装置的 一般性说明 尊敬的用户， 感谢您购买 Sirona 抽吸装置。 这款抽吸装置专门设计用于我们的 inLab MC X5 和 CEREC MC / MC X / MC XL Premium Package 产品， 它可以在您使用 Sirona 系统时为您提供...

  • Página 119: 使用的格式和符号

    Dentsply Sirona 1  一般性说明 使用说明书 用于 inLab MC X5 及 CEREC MC / MC X / MC XL Premium Package 的抽吸装置的 1.4  质保和责任 1.3.1.2 使用的格式和符号 本文件中使用的格式和符号具有下列含义： 要求执行一个动作。 基本要求 1. 第一操作步骤 2. 第二操作步骤 可选操作 ➢ 结果 ➢ 各个操作步骤 参见 “ 使用的格式和符号...

  • Página 120: 符号说明

    1  一般性说明 Dentsply Sirona 1.6  符号说明 使用说明书 用于 inLab MC X5 及 CEREC MC / MC X / MC XL Premium Package 的抽吸装置的 符号说明 制造年份 产品废弃处理标志 （参见 “ 废弃处理 [ → 24]”） 。 随附文件 该标识粘贴在设备铭牌上。 含义：运行设备时请遵守使用说明书。 65 25 716 D3608...
  • Página 121 Dentsply Sirona 1  一般性说明 使用说明书 用于 inLab MC X5 及 CEREC MC / MC X / MC XL Premium Package 的抽吸装置的 1.6  符号说明 包装上的符号 请注意包装上的下列符号： 朝上放置 防潮 易碎，小心处理 堆垛限制 储存和运输温度 储存和运输相对空气湿度 储存和运输空气压力 1060 65 25 716 D3608 D3608.201.02.04.27 09.2017...

  • Página 122: 安全提示

    2  安全提示 Dentsply Sirona 2.1  基本安全提示 使用说明书 用于 inLab MC X5 及 CEREC MC / MC X / MC XL Premium Package 的抽吸装置的 安全提示 基本安全提示 2.1.1 基本要求 说明 室内安装重要信息 室内安装必须由专业人员按照国家管理条例的相关规定执行。德国必须 遵守 DIN VDE 0100-710 标准。 说明 安装场所的限制 切勿在有爆炸危险的场所运行此设备。 说明 切勿损坏设备！...

  • Página 123: 如果损坏

    Dentsply Sirona 2  安全提示 使用说明书 用于 inLab MC X5 及 CEREC MC / MC X / MC XL Premium Package 的抽吸装置的 2.2  连接设备 2.1.6 如果损坏 如果设备出现明显的功能故障或损坏，必须立即停止使用并联系合约经 销商或制造商。 连接设备 必须按照本使用说明书连接设备。请您同时注意 inLab MC X5，CEREC MC / MC X 或 CEREC MC XL Premium Package 使用说明中的各种提...

  • Página 124: 设备的一般性说明

    3  设备的一般性说明 Dentsply Sirona 3.1  标准 / 许可 / 认证 使用说明书 用于 inLab MC X5 及 CEREC MC / MC X / MC XL Premium Package 的抽吸装置的 设备的一般性说明 标准 / 许可 / 认证 CE 标识 本产品带有 CE 标识，符合 2006/95/EC 指令 （低压指令） 、2006/42/EC （机械指令）和...

  • Página 125: 技术说明 （部件和接口

    Dentsply Sirona 3  设备的一般性说明 使用说明书 用于 inLab MC X5 及 CEREC MC / MC X / MC XL Premium Package 的抽吸装置的 3.3  技术说明 （部件和接口） 230 V CEREC MC/MC X/MC XL Premium Package 抽吸装置（编号 6569730） ： ● 230V 抽吸装置 ● 过滤袋 （内置）...

  • Página 126: 技术数据

    3  设备的一般性说明 Dentsply Sirona 3.4  技术数据 使用说明书 用于 inLab MC X5 及 CEREC MC / MC X / MC XL Premium Package 的抽吸装置的 技术数据 3.4.1 InLab MC X5 抽吸装置 型号名称 用于 inLab MC X5 的抽吸装置 电源额定电压 120V ~ 230V ~ 电源额定频率...

  • Página 127: Cerec Mc/Mc X/Mc Xl Premium Package 抽吸装置

    Dentsply Sirona 3  设备的一般性说明 使用说明书 用于 inLab MC X5 及 CEREC MC / MC X / MC XL Premium Package 的抽吸装置的 3.4  技术数据 3.4.2 CEREC MC/MC X/MC XL Premium Package 抽吸装置 型号名称 用于 CEREC MC/MC X/MC XL Premium Package 的抽吸装置...

  • Página 128: 运输和安装

    4  运输和安装 Dentsply Sirona 4.1  运输和拆封 使用说明书 用于 inLab MC X5 及 CEREC MC / MC X / MC XL Premium Package 的抽吸装置的 运输和安装 运输和拆封 Dentsply Sirona 设备在发货前均经过仔细检查。交货后请即刻进行入库 检查。 1. 根据提货单和对交付货物是否完整。 2. 检查设备有无明显损坏。 说明 运输途中损坏 如果设备在运输途中受损，请联系承运商。 如需退货，请使用原包装。 包装材料的废弃处理 包装材料必须遵照相关国家法规进行废弃处理。请遵守贵国的相关法律 规定。...

  • Página 129: 连接抽吸装置

    Dentsply Sirona 4  运输和安装 使用说明书 用于 inLab MC X5 及 CEREC MC / MC X / MC XL Premium Package 的抽吸装置的 4.4  连接抽吸装置 连接抽吸装置 4.4.1 连接抽吸软管 1. 请将抽吸软管的一端连接到抽吸装置的现有接口位置。接口位于顶 部，带抽吸功率调节器的操作面板旁边。 2. 将软管的另一端连接到 inLab MC X5 加工机器背面的接口 (A) 上。 将软管的另一端连接到 CEREC MC/MC X/MC XL Premium ➢...

  • Página 130: 连接电源线

    4  运输和安装 Dentsply Sirona 4.4  连接抽吸装置 使用说明书 用于 inLab MC X5 及 CEREC MC / MC X / MC XL Premium Package 的抽吸装置的 4.4.2 连接电源线 说明 带有地线连接的电源插座 设备必须连接带有地线连接的插座。 1. 将电源线插在抽吸装置相应的接口中。 2. 另一端插入带有地线连接的相应电源插座中。 有关电源线的提示信息： 抽吸装置仅可使用符合所在国规格的插头系统和电源线运行。 请检查铭牌上的电压数据。它必须与所在国的电源电压相匹配。 4.4.3 连接接口线缆 （针对自动运行） 1. 将线缆的 9 针插头插入抽吸装置的接口。...

  • Página 131: 设备投入使用

    Dentsply Sirona 5  调试 使用说明书 用于 inLab MC X5 及 CEREC MC / MC X / MC XL Premium Package 的抽吸装置的 5.1  设备投入使用 调试 设备投入使用 5.1.1 自动运行 ✔ 接口线缆已连接。 ➢ 将开 / 关按钮调至 Auto （自动）位置。 有关自动运行的提示信息： 加工机器在运行过程中监控连接是否正确 （接口线缆和抽吸软管）以及 抽吸装置的运行情况。 5.1.2 手动运行...

  • Página 132: 维护和维修

    6  维护和维修 Dentsply Sirona 6.1  更换过滤袋和 HEPA 过滤器 使用说明书 用于 inLab MC X5 及 CEREC MC / MC X / MC XL Premium Package 的抽吸装置的 维护和维修 注意 由于微细粉尘的不受控逸出造成危险 如果抽吸装置运行时未装入过滤袋和指定的 HEPA 过滤器，可能导致微 细粉尘不受控逸出。 ➢ 仅可使用原厂备件运行抽吸设备 （参见 “ 备件和耗材 [ → 25]”） 。...
  • Página 133 Dentsply Sirona 6  维护和维修 使用说明书 用于 inLab MC X5 及 CEREC MC / MC X / MC XL Premium Package 的抽吸装置的 6.1  更换过滤袋和 HEPA 过滤器 更换 HEPA 过滤器 如果更换过滤袋后抽吸功率仍然较低，请更换 HEPA 过滤器。HEPA 过 滤器位于过滤袋后方。 说明 对于 CEREC 抽吸装置， 我们建议在更换 3 至 4 次过滤袋后将 HEPA 过...

  • Página 134: 更换抽吸装置的马达

    6  维护和维修 Dentsply Sirona 6.2  更换抽吸装置的马达 使用说明书 用于 inLab MC X5 及 CEREC MC / MC X / MC XL Premium Package 的抽吸装置的 6. 取出脏污的 HEPA 过滤器并装入一个新的 HEPA 过滤器。 7. 重新装入孔板并拧紧两颗十字槽螺栓。 8. 重新装入过滤袋。 9. 装入保护盖，拧紧两颗滚花高螺母。 说明 不可夹住过滤袋 请确保盖子安放紧密，不可夹住过滤袋。 更换抽吸装置的马达 持续运行时间...
  • Página 135 Dentsply Sirona 6  维护和维修 使用说明书 用于 inLab MC X5 及 CEREC MC / MC X / MC XL Premium Package 的抽吸装置的 6.3  清洁软管和湿法清洁流程的使用方法 4. 根据情况从制备室吸走尘土。 5. 建议尽可能将工件轴上的尘土全部抽吸干净。同时请务必清除阻尼轴 挡片靠下一面 （参见箭头）的尘土。 6. 完成制备室抽吸后，请执行软件内已编程的湿法清洁流程 2 至 3 次 （持续 30 秒） ，以便清除物料沉积。该功能位于 CEREC SW / "...

  • Página 136: 故障信息

    7  故障 Dentsply Sirona 7.1  故障信息 使用说明书 用于 inLab MC X5 及 CEREC MC / MC X / MC XL Premium Package 的抽吸装置的 故障 故障信息 故障 可能的原因 解决方法 无吸入空气，开 / 关按钮处于 On （打 抽吸软管堵塞 检查抽吸软管的通畅性，清除堵塞 物。 开）位置时抽吸装置运行。 抽吸软管或接口出现泄漏 检查抽吸软管的密封性以及与抽吸装 置和加工机器的转接密封性，必要时...

  • Página 137: 故障搜索和维修

    Dentsply Sirona 7  故障 使用说明书 用于 inLab MC X5 及 CEREC MC / MC X / MC XL Premium Package 的抽吸装置的 7.2  故障搜索和维修 故障搜索和维修 症状 可能的原因 解决方法 自动模式下或开 / 关按钮处于 On （打 未连接电源线。 检查电源线连接是否正确。 开）位置时，抽吸装置均无法运行 电源电压未激活。 检查电源 抽吸装置的保险丝跳闸。 按下设备保护开关，参见技术说明 （部件和接口） [ → 11] 抽吸装置马达过热。...

  • Página 138: 废弃处理

    8  废弃处理 Dentsply Sirona 使用说明书 用于 inLab MC X5 及 CEREC MC / MC X / MC XL Premium Package 的抽吸装置的 废弃处理 依据 2012/19/EU 指令和国家有关电气和电子废旧装置的规定，本产品在 欧盟 (EU) 范围内必须执行专门的废品处理流程。根据规定，必须采取环 保方式对废旧电气和电子设备进行废弃处理或回收再利用。不得将其作 为生活垃圾处理！此类不可当作生活垃圾处理的物品均通过 “ 垃圾桶打叉 ” 标志特别予以标明。 废弃处理方法 从开始设计到最后的废弃处理，我们始终对我们的产品采取负责的态度。 因此我们乐于帮助您回收处理我们生产的电气和电子废旧设备。 当需要废弃处理该产品时，请按以下步骤进行： 德国境内 委托 enretec GmbH 公司回收产品进行废弃处理。可遵循以下步骤：...

  • Página 139: 备件和耗材

    Dentsply Sirona 9  备件和耗材 使用说明书 用于 inLab MC X5 及 CEREC MC / MC X / MC XL Premium Package 的抽吸装置的 备件和耗材 编号 名称 6385244 过滤袋，2 件装 (inLab MC X5) 6578095 过滤袋，2 件装 (CEREC) 6385277 HEPA 过滤器 6589795 清洁软管 6384841 230V 抽吸装置马达...
  • Página 140 保留科技发展过程中出现的更改。 © Sirona Dental Systems GmbH Sprache: chinesisch Printed in Germany D3608.201.02.04.27 09.2017 Ä.-Nr.: 124 306 德国印刷 Sirona Dental Systems GmbH Fabrikstraße 31 65 25 716 D3608 订购编号 64625 Bensheim Germany www.dentsplysirona.com...
