Ligação do sistema de tubagens
A ligação da termo estufa ao
sistema de tubagens SÓ PODE
SER realizada por especialistas,
capazes
de
montar
adequadamente conforme a normativa em
vigor no país onde se realizar a instalação.
O fabricante não será responsável pelos
danos às pessoas ou aos objetos em caso
de falhas de funcionamento por não se
cumprir este aviso.
Existen 2 tipos de sistemas:
• sistema de circuito fechado
• sistema de circuito aberto
Sistema de circuito fechado
Este produto foi desenhado e fabricado para
trabalhar com um sistema de circuito fechado.
Em geral, no sistema de circuito fechado produz-
se a expansão num recipiente pré-carregado.
Além do dispositivo de expansão, o sistema de
circuito fechado deve estar dotado, conforme a
norma italiana vigente: UNI 10412-2 (2009), dos
elementos seguintes:
• válvula de segurança
• termóstato de controlo do sistema de
recirculação
• dispositivo sonoro de alarme
• termómetro
• manómetro
• alarme sonoro
• regulação automática
• termóstato de segurança com reinício manual
• sistema de recirculação
Sistema de circuito aberto
O sistema de circuito aberto é mais seguro e
não necessita seguranças adicionais. As termo
estufas com fornalha, as caldeiras de madeira
e as termo estufas requerem um sistema de
circuito aberto. Um equipamento que funciona
em circuito aberto, ligado a um permutador de
calor, com um sistema de recirculação montado
no extremo do retorno, trabalha a temperaturas
mais baixas e terá um período de vida maior.
Para trabalhar em condições ótimas, a bomba da
parte posterior faz circular a água pela tubagem
de aquecimento e volta a enviá-la ao sistema
através do tubo de entrada, provocando um
fenómeno de oxigenação altamente prejudicial
para a vida da caldeira.
Para evitar este fenómeno podem-se aplicar as
medidas seguintes:
• baixar a velocidade da bomba para reduzir a
a
instalação
permanência
• manter, se for possível, a bandeja um pouco
mais baixa e elevar o máximo possível o tubo de
segurança
•
o
de descarga com uma ligação curva em lugar de
um ângulo de 90°

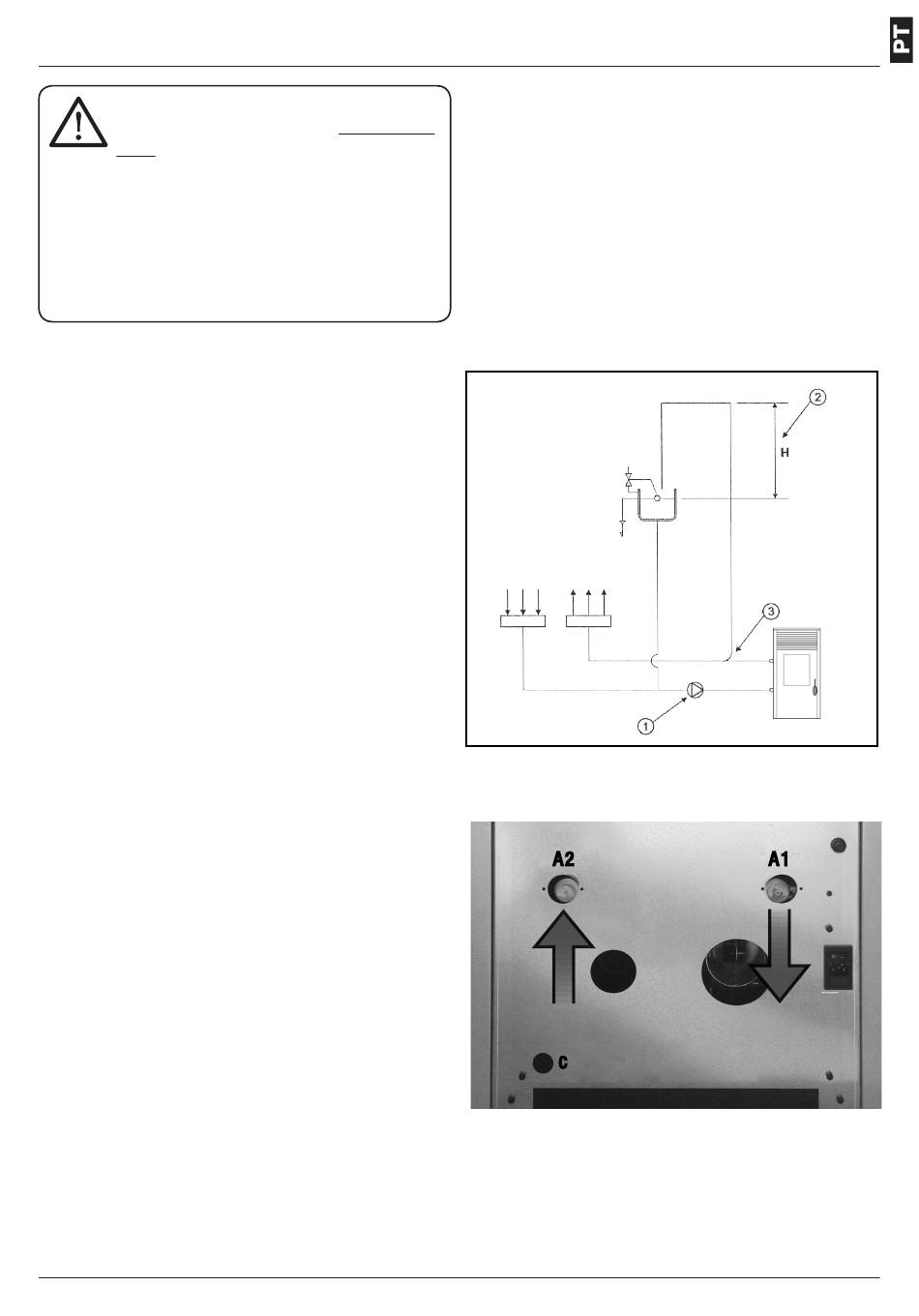

Diagrama de ligação para termo estufa sem
kit de água quente sanitária
A válvula de controlo de pressão (C) deve estar
sempre ligada à tubagem de drenagem da
água. A tubagem deve poder suportar altas
temperaturas e altas pressões.
proceder
à
tubo
de
segurança
A 2
RETORNO
ÁGUA
C
separação
entre
e
o
A1
ENTRADA
ÁGUA
141
