3. INSTALAÇÃO
Verificar se a tensão de alimentação corresponde à ten-
são indicada na chapa de identificação dos dados técni-
cos da máquina de soldar.
Ligar uma ficha de capacidade adequada ao cabo de ali-
mentação certificando-se que o condutor amarelo/verde
esteja ligado ao terminal de ligação à terra.
A capacidade do interruptor magnetotérmico, ou dos
fusíveis, ligados em série com a alimentação, deve ser
igual à corrente I1 consumida pela máquina.
3.1. PREPARAÇÃO PARA O FUNCIONAMENTO
A instalação da máquina deve ser efectuada por pessoal
especializado. As ligações devem ser todas executadas
de acordo com as normas em vigor e respeitando rigoro-
samente as leis de protecção contra acidentes (CEI 26-
23 / CEI CLC 62081)

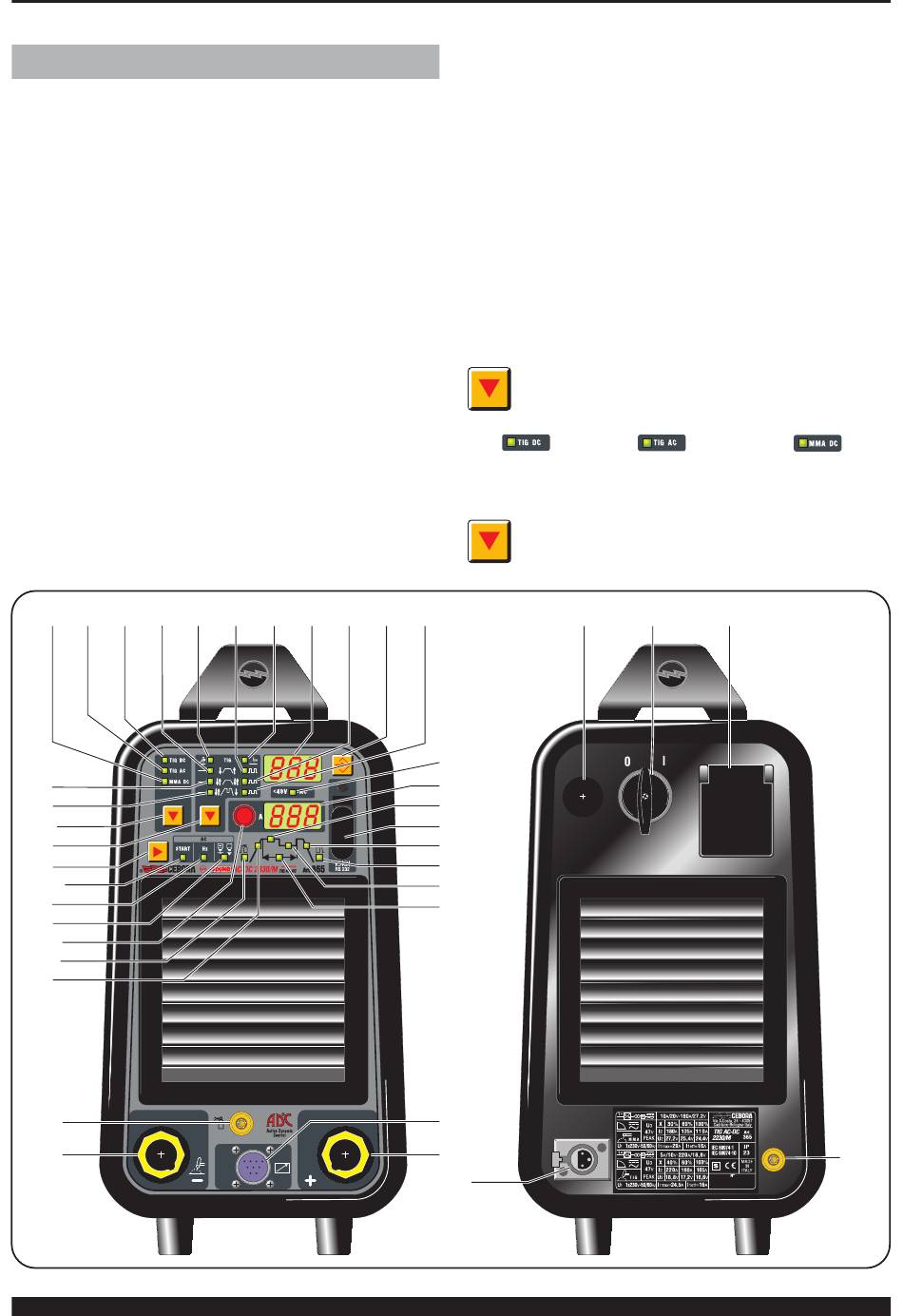

3.2. DESCRIÇÃO DO APARELHO (FIG. 1).
BA) Borne de saída negativo (-).
BB) Borne de saída positivo (+).
BC) Conector para o botão do maçarico TIG.
AW
AV AX
G
H
I
AT
E
P
AO
Q
R
AA
AL
S
BD
BA
48
F
M
L
U
N
Ligar os fios do botão do maçarico nos terminais 1 e 9.
BD) Tomada (1/4 gás).
Serve para ligar o tubo do gás do maçarico de solda-
dura TIG.
BE) Interruptor geral.
BG) Cabo de alimentação.
BH) Tomada de alimentação do gás.
BO) Conector de tipo DB9 (RS 232).
A utilizar para actualizar os programas dos micro-
processadores.
BQ) Tomada do cabo de rede.
BR) Tomada do pressóstato.
3.3. DESCRIÇÃO DO PAINEL (Fig. 1).
Botão de processamento AT.
A selecção é evidenciada pelo acendimento de
um dos leds AX, AV, ou AW.
Led AX
Botão de modo E.
A selecção é evidenciada pelo acendimento de
um dos leds F, G, H, I, L, M, N, ou PP.
Em TIG, os leds acesos serão sempre dois, um
AQ PP
Y
O
T
BO
W
X
V
AE
BC
BB
BR
Fig. 1
Led AV
BG
BE
BQ
Led AW
BH
