Cambio de útil
Cambio del brazo para el punzón

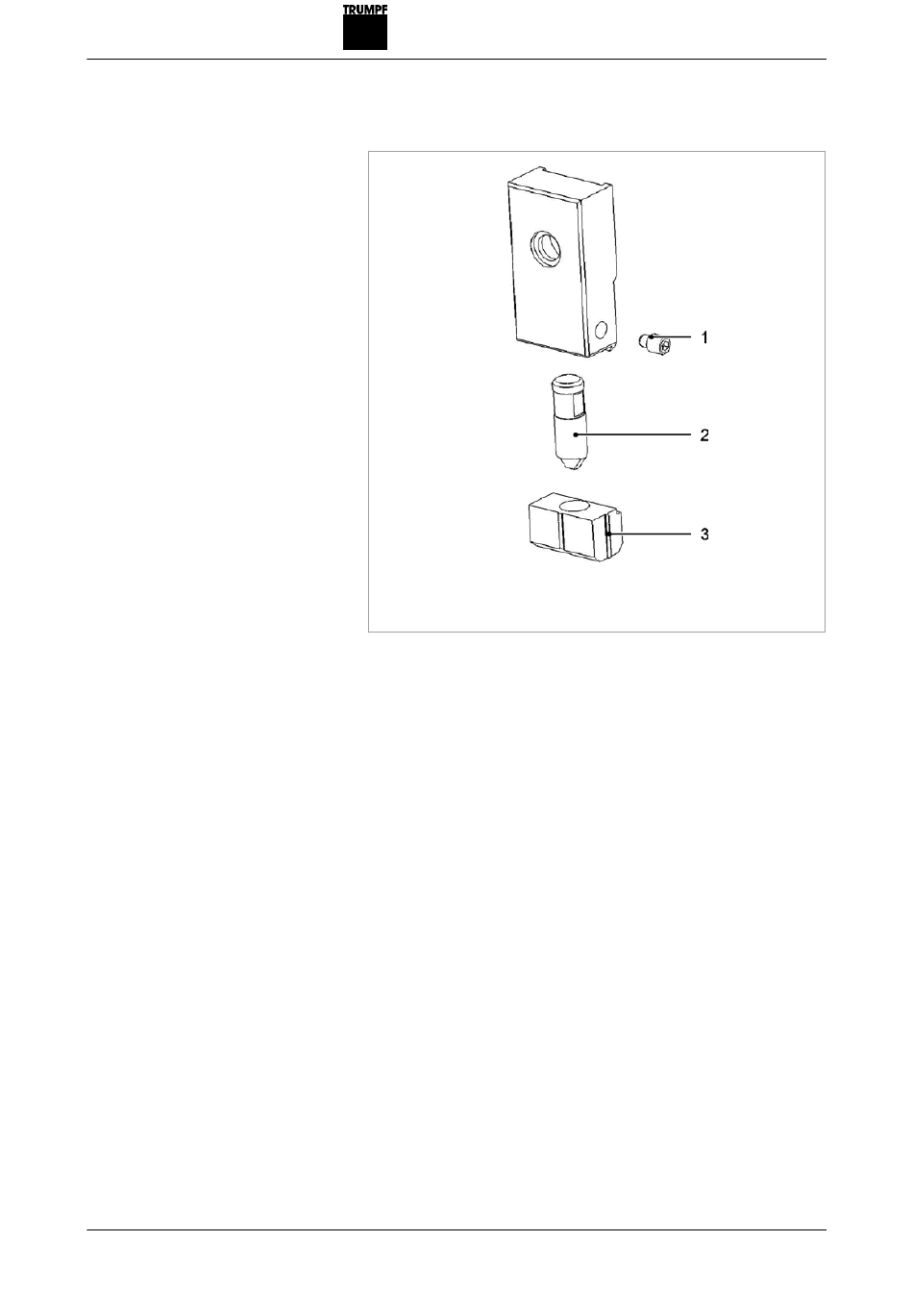

1 Tornillo (0013897)
2 Punzón (0110335)
Brazo fijo para el punzón
1. Desmonte completamente el brazo para el punzón de la
máquina.
2. Retire el separador (3).
3. Afloje el tornillo (1).
4. Retire el punzón (2).
5. Monte el punzón nuevo.
6. Oriente el punzón (2).
7. Apriete bien el tornillo (1).
3 Separador de plástico
(0053649)
Fig. 50440
