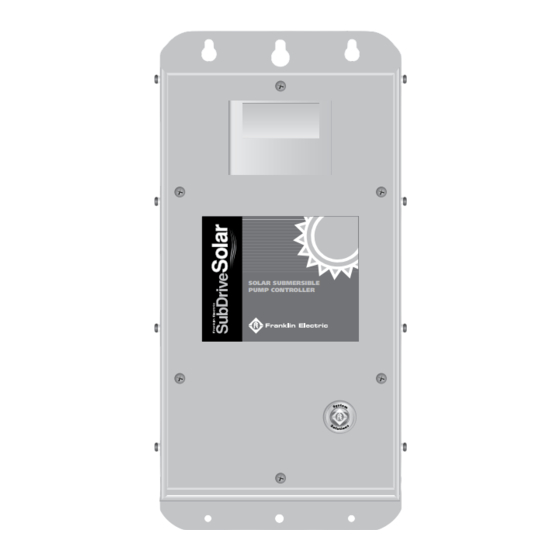

- Página 1 Sistema SubDrive Solar Manual de instalación SOLAR SUBMERSIBLE PUMP CONTROLLER P U M P C O N T R O L L E R S O L A R S U B M E R S I B L E...
-
Página 3: Tabla De Contenido
Funcionamiento del interruptor de control ..................100 Arranque y funcionamiento ........................101 Parámetros definidos por el usuario ...................... 102 Tamaño del generador para el sistema SubDrive Solar ................ 104 Información para la selección del generador ..................104 Especificaciones del motor trifásico ....................... 105 Códigos de falla y solución de problemas ..................... - Página 4 • APAGAR la desconexión de CD nominal externa del módulo solar hacia el controlador SubDrive Solar. • Asegurarse de que la alimentación de CA se desconectó del controlador SubDrive Solar (si se usó). • Esperar un mínimo de 5 minutos después de quitar la alimentación del controlador SubDrive Solar antes de darle mantenimiento.
-
Página 5: Resumen
Inspección Antes de empezar, revisar e inspeccionar la unidad SubDrive Solar. Verificar que el número de pieza sea el correcto y que no se presentaron daños durante el transporte. Descripción y características El controlador del sistema SubDrive Solar está... -
Página 6: Características De Protección
Explicación del funcionamiento El sistema SubDrive Solar sirve para suministrar agua en aplicaciones remotas en donde los sistemas de abastecimiento de electricidad son poco fiables o inexistentes. El sistema bombea agua utilizando una fuente de alimentación de CD de alto voltaje tal como un módulo de paneles solares. -
Página 7: Requisitos De La Válvula Check De La Bomba
El sistema SubDrive Solar de Franklin Electric está diseñado para ser parte de un sistema que consiste de: A. Bomba y motor solar B. Controlador SubDrive Solar C. Módulo solar (no incluido) D. Interruptor de flujo (con cable de sensor) E. -
Página 8: Características
Reducción de voltaje por sobrecalentamiento El controlador SubDrive Solar está diseñado para funcionar a toda potencia desde un módulo solar de CD en temperaturas ambientes de hasta 122 °F (50 °C). Bajo condiciones térmicas extremas, el controlador reducirá... -
Página 9: Contactos Secos Para Llamada A Generador
Contactos secos para llamada a generador El controlador SubDrive Solar cuenta con un juego de contactos secos que se pueden usar para una función de “Llamada al generador”. Existen tres terminales bandera dentro del controlador, dos de las cuales deben utilizarse. NO - normalmente abierto; NC - normalmente cerrado (escoger NO o NC dependiendo del interruptor a usarse o el estado común deseado) y COM que... -
Página 10: Reinicio Dinámico Inteligente Por Baja Carga (Configuración De Fábrica)
Reinicio dinámico inteligente por baja carga (configuración de fábrica) Si se presenta una condición de falla del motor por baja carga, la causa más probable es el sobre bombeo o un pozo seco. El nivel de disparo de baja carga se define como un porcentaje de la carga nominal a la velocidad nominal, el valor predeterminado es 50% y se puede ajustar a través de la interfaz de usuario de la tarjeta COMM. -
Página 11: Interruptor De Flujo
Fijo El controlador SubDrive Solar se puede configurar a una regla fija “Off Time” (tiempo apagado) a través de la interfaz de usuario de la tarjeta COMM. Esta se programa en fábrica a un tiempo fijo de 5 minutos. En este modo, el controlador esperará de 30 segundos a 5 minutos, determinado por la duración del tiempo de funcionamiento previo, antes de volver a arrancar el motor. -
Página 12: Preparación Y Requisitos De Instalación
• APAGAR la desconexión nominal de CD externa del módulo solar hacia el controlador SubDrive Solar. • Asegurarse de que la alimentación de CA se desconectó del controlador SubDrive Solar (si se usó). • Esperar un mínimo de 5 minutos después de quitar la alimentación del controlador SubDrive Solar antes de darle mantenimiento. -
Página 13: Selección De La Ubicación Del Controlador
45.7 cm (18 pulgadas) por debajo del módulo. 3. El sistema SubDrive Solar debe montarse con el extremo del cableado orientado hacia abajo. El controlador no debe colocarse en la luz directa del sol. Colocar el controlador bajo la luz directa del sol o a altas temperaturas ambientales puede resultar en el rendimiento reducido debido a la protección de reducción de voltaje de temperatura. -
Página 14: Procedimiento De Montaje
Puede ocurrir un choque eléctrico serio o fatal por no conectar el motor, el controlador SubDrive Solar, las tuberías de metal y todos los otros objetos de metal en las cercanías del motor o cable a un terminal de conexión a tierra apropiado de acuerdo con los códigos locales, usando un cable que no sea más pequeño que los cables del motor. -
Página 15: Plantilla De Ubicación Del Terminal De La Placa Del Prensaestopa
Plantilla de ubicación del terminal de la placa del prensaestopa Utilizar la plantilla como guía para ver donde taladrar los orificios en la placa de la prensaestopa. ADVERTENCIA: No taladre orificios que se extiendan dentro del área sombreada. Esto disminuirá la integridad del sello del gabinete. -
Página 16: Conexiones De Cableado De Cd
• el cable desde el módulo fobvtovoltaico hacia el interruptor de desconexión de CD externo • el cable desde la desconexión de CD externa hacia el controlador SubDrive Solar 4. Conectar los cables desde la desconexión de la CD externa al bloque terminal etiquetado “Solar Primary DC”... -
Página 17: Conexiones De Cableado De Ca (Opcional)
El interruptor de flujo y el cable del sensor se incluyen en el SubDrive Solar QuickPAK y son necesarios para todas las instalaciones. 1. Conectar los cables desde los terminales del interruptor de flujo NO y COM, y al bloque terminal del SubDrive Solar etiquetado con “TRIP”... -
Página 18: Instalación Y Funcionamiento Del Interruptor De Flujo
Instalación de la tubería del interruptor de flujo ADVERTENCIA Presión peligrosa presente: La presión en el interruptor de flujo debe limitarse de acuerdo con la temperatura del agua que verá el interruptor de flujo en el servicio. Tener en cuenta que esto incluye la temperatura que el agua pueda alcanzar debido al calentamiento por el medio ambiente circundante. -
Página 19: Conexiones De Cableado A La Bomba Y Motor
(Ver la Tabla 4. Especificaciones del motor, pág. 25) Conexiones de cableado del interruptor de control (opcional) El controlador SubDrive Solar puede funcionar con interruptores de control para controlar el rango de encendido y apagado (ON/OFF) de bombeado. Utiliza un interruptor de control de bajo voltaje normalmente cerrado con una clasificación de contacto adecuada para uso con instrumentos (p.ej.:... -
Página 20: Funcionamiento Del Interruptor De 2 Controles
STOP Funcionamiento del interruptor de 2 controles El sistema SubDrive Solar está diseñado para utilizar hasta dos interruptores de control para su funcionamiento. Cuando se instalan ambos interruptores, el controlador empieza a bombear y espera a apagarse hasta que ambos interruptores lean “OPEN” (ABIERTO). Una vez que se cierran, el controlador espera para funcionar de nuevo hasta que ambos interruptores lean “CLOSED”... -
Página 21: Arranque Y Funcionamiento
“Power/CD Polarity” (Alimentación /Polaridad CD) indica que el controlador SubDrive Solar tiene conectado la alimentación ya sea de CA o CD. Una luz roja en la ubicación “Power/CD Polarity” (Alimentación /Polaridad CD) indica que se han invertido las conexiones positiva y negativa. -
Página 22: Parámetros Definidos Por El Usuario
Parámetros definidos por el usuario A continuación se explica la estructura del menú y los parámetros definidos por el usuario válidos para controladores SubDrive Solar con versiones de software 1.4.4 (tarjeta COMM), 2.11 y 2.12 (controlador principal) y versiones posteriores. - Página 23 Figura 11: Interfaz de usuario de la tarjeta COMM NOTA: La interfaz de usuario de la tarjeta COMM es la única pieza en el controlador SubDrive Solar que puede tocarse mientras la alimentación está aplicada al dispositivo. La tarjeta COMM es de bajo voltaje y está...
-
Página 24: Tamaño Del Generador Para El Sistema Subdrive Solar
(rectificador de entrada a capacitor, no el PFC). La entrada de CA de un controlador SubDrive Solar extrae corriente solo cerca de los picos de la onda sinusoidal del voltaje del generador. Este patrón de picos de corriente puede distorsionar el voltaje de una onda sinusoidal de entrada, limitando la capacidad del generador para mantener el nivel de voltaje requerido por el dispositivo. -
Página 25: Especificaciones Del Reactor De Línea De La Fuente Alternativa De Ca
Especificaciones del reactor de línea de la fuente alternativa de CA Se recomienda un reactor de línea monofásica cuando se usa una fuente alternativa de CA, colocado entre la fuente de CA y el controlador. Sin un reactor en línea, el dispositivo puede experimentar calentamiento excesivo y reducirá... -
Página 26: Instalación De Los Cables Del Motor
Bajo voltaje (E2) El controlador SubDrive Solar muestra una falla E2 cuando el voltaje de entrada está a un nivel inaceptable. Sin embargo, al medir el voltaje de entrada se puede revelar un voltaje dentro del rango normal de funcionamiento, pero aún así... -
Página 27: Ejemplo De Curvas De Módulo Fotovoltaico Solar
Ejemplo de curvas de módulo fotovoltaico solar Mostrando disminución en la intensidad de la luz solar Curvas de corriente-voltaje y potencia-voltaje para un módulo fotovoltaico con seis paneles fotovoltaicos genéricos de 180 vatios en serie. Cada panel tiene los siguientes valores a condiciones de prueba estándar (STC de 1000 W/m temperatura del panel de 25 C): Isc = 5.0 A, Voc = 50 Vdc, Imp = 4.6 A, Vmp = 40 Vdc Curvas calculadas para cinco niveles diferentes de luz: 200 a 1000 W/m... - Página 28 Visualización Falla Causa posible Acción correctiva Baja carga del Aire bloqueado en la bomba. Esperar a que se recupere el pozo y ocurra motor Sobre bombeo o pozo seco. Bomba el arranque automático. (Ver la descripción desgastada, eje o acoplamiento de Reinicio inteligente por baja carga).
-
Página 29: Especificaciones Del Sistema Subdrive Solar
150 V CD. El Vmpp mínimo recomendado para el módulo fotovoltaico del sistema solar es 225 Vmpp. La entrada máxima del voltaje de circuito abierto al controlador es de 410 Voc. Tabla 7: Especificaciones del dispositivo SubDrive Solar... -
Página 30: Diagrama Eléctrico
Diagrama eléctrico Alimentación eléctrica de entrada CD primaria solar Contactor 1 Motor de CA Recti cador CA de de puente reserva Contactor 2 Especificaciones del módulo fotovoltaico solar Voltajes máximos absolutos del módulo Vmpp = 330 Vdc voltaje máximo de funcionamiento al punto de máxima potencia de la fuente fotovoltaica. -
Página 31: Configuraciones De Cableado Del Panel Solar
NOTES Configuraciones de cableado del panel solar Paneles solares conectados en serie: Cuando los paneles solares se conectan en serie, el terminal positivo de un panel solar se conecta al terminal negativo del siguiente panel solar. Cuando los paneles se conectan en serie: •... - Página 32 NOTES Paneles solares conectados en combinación: La conexión combinada en serie/paralelo requiere que al menos dos juegos (o cadenas) de paneles conectados en serie se conecten en paralelo. Cuando los paneles se conectan en combinación: • El voltaje se acumula (agrega) por cada panel en un circuito sencillo en serie, pero no se acumula por las cadenas adicionales conectadas en paralelo •...
-
Página 33: Dimensión Del Subdrive Solar
6.00 3.00 8.70 10.40 Centímetros 25.80 46.40 53.30 50.80 15.25 7.60 22.00 26.50 *G.1 = 0.55 & 1.1 kW SubDrive Solar; G.2 = 2.2 kW SubDrive Solar NOTA: Todas las dimensiones son aproximaciones Tabla 8: Dimensiones del controlador SubDrive Solar... - Página 34 NOTES Figura 13: Dibujo de los orificios de montaje del controlador SubDrive Solar Dimensión del C, F D, E SubDrive Solar Pulgadas 0.63 0.75 0.40 0.28 Centímetros 15.9 19.1 10.3 NOTA: Todas las dimensiones son aproximaciones Tabla 9: Dimensiones de los orificios de montaje del SubDrive (diámetro)
- Página 35 NOTES Apéndice de comunicación RS-485 Paneles solares conectados en serie: Cuando los paneles solares se conectan en serie, el terminal positivo de un panel solar se conecta al terminal negativo del siguiente panel solar. Cuando los paneles se conectan en serie: 1.
-
Página 36: Registros De Información Del Sistema
Registros de información del sistema Los siguientes registros se utilizan para leer o establecer el SD-XXXX para información del sistema. Esto incluye información necesaria para identificar de forma única el dispositivo, la dirección Modbus y el RTC. H. # Descripción del registro Rango de datos R/W fábrica R/W público... -
Página 37: Registros Del Estado Actual
Registros del estado actual Se utilizan los siguientes registros para el SD-XXXX para el estado operacional actual. H. # Descripción del registro Rango de datos R/W fábrica R/W público Potencia Buss Diariamente (uint 16) 0 - 9999 kwh Leer Leer Potencia Buss / acumulativa (uint 32) palabra 0 - 999.999 kwh Leer... -
Página 38: Garantía Limitada
El comprador deberá enviar el producto a un distribuidor autorizado de Franklin Electric para hacer uso de la garantía. Las devoluciones al lugar de compra solo se considerarán para la cobertura de la garantía si el lugar de compra es un Distribuidor de Franklin Electric al momento en el que se haga la reclamación. - Página 39 NOTES...
-
Página 40: Línea De Atención Al Cliente Para Unidades Sumergibles De Fe Usa
Línea de atención al cliente para unidades sumergibles de FE Australia 1.300.FRANKLIN 1.300.372.655 Línea de atención al cliente para unidades sumergibles de FE USA 1.800.348.2420 9255 Coverdale Road, Fort Wayne, IN 46809 Tel: 260.824.2900 Fax: 260.824.2909 www.franklinwater.com 225991101 Rev. 3 12.15...
