Nota:
No abra el compartimiento de alimentación a menos que también cablee el suministro de energía.
Nota:
Conecte a tierra la pantalla del cable PROFIBUS en ambos extremos. En el transmisor 2400S, conecte a tierra el blindaje
del cable en un prensaestopas adecuado. Si se usa un conector opcional PROFIBUS-DP Eurofast M12, conecte a tierra
la pantalla del cable utilizando las roscas del conector.
¡ADVERTENCIA!
Una tensión peligrosa puede provocar lesiones graves o la muerte. Mantenga cerrado
el compartimiento del suministro de energía mientras conecta las salidas del transmisor,
o apague la alimentación del transmisor.
¡ADVERTENCIA!
Asegúrese de que el transmisor esté cableado de manera que se cumplan o se excedan
los requisitos de códigos locales. Instale el transmisor en un entorno que cumpla con
la etiqueta de clasificación del transmisor. Un transmisor que haya sido cableado
o instalado inadecuadamente en un área clasificada podría ocasionar una explosión.

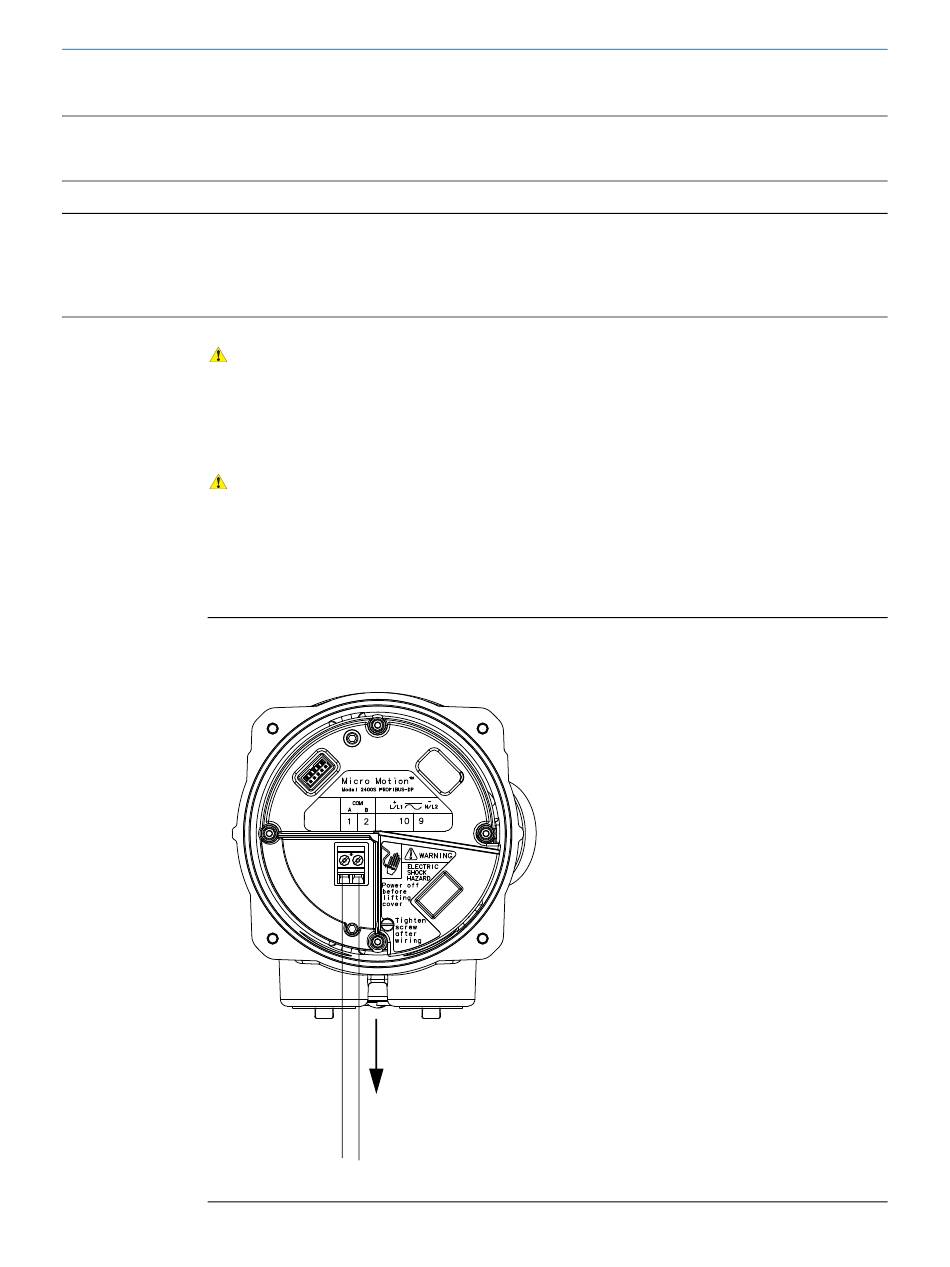

Figura 4-1 Cableado de E/S del modelo 2400S PROFIBUS-DP
28
Derivación al segmento PROFIBUS-DP de acuerdo con
la Installation Guideline for PROFIBUS-DP/FMS disponible
en www.profibus.org
COM A (verde) COM B (rojo)
Cableado de E/S para transmisores modelo 2400S PROFIBUS-DP y DeviceNet
Transmisores modelo 2400S
