Cableado de E/S para transmisores modelo 2400S PROFIBUS-DP y DeviceNet
Nota:
El transmisor modelo 2400S PROFIBUS-DP no tiene terminales para el cableado de terminación. No se requiere un terminador
externo. El transmisor tiene un terminador interno. Hay un interruptor en la interfaz de usuario para habilitar la terminación
interna. Consulte la Sección
4.2.1 Habilitación de la terminación interna
Los transmisores modelo 2400S PROFIBUS-DP tienen un interruptor en el módulo interfaz
de usuario para habilitar la impedancia de terminación interna. Consulte la

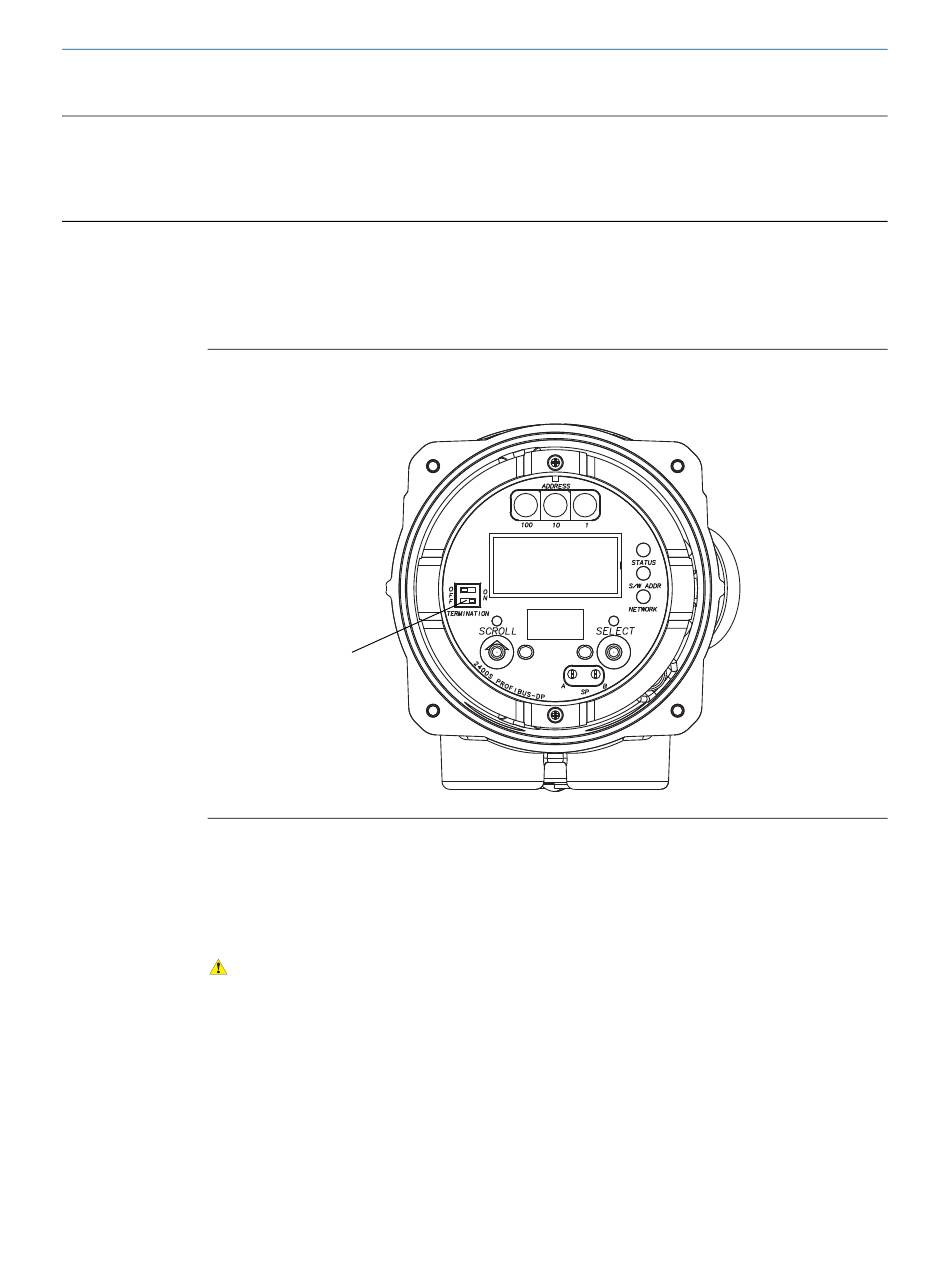

Figura 4-2 Interruptor de impedancia de la terminación interna del modelo 2400S
PROFIBUS-DP
habilitar la impedancia
de terminación interna
4.3 Cableado de E/S para los transmisores
modelo 2400S DeviceNet
¡ADVERTENCIA!
Siga todas las regulaciones de seguridad corporativas, nacionales y locales.
1. Conecte el transmisor al segmento DeviceNet de acuerdo con el diagrama
de la
El transmisor se envía con un microconector macho DeviceNet (Eurofast) sellado que
ha sido preinstalado y cableado de acuerdo con la especificación DeviceNet.
Manual de instalación
4.2.1.
Interruptor para
Figura 4-3.
Figura 4-2.
29
