7.7.6 Selección de la longitud de los cables de medición (para las
mediciones por medio del método de dos polos)
Antes de comenzar la medición es menester seleccionar la longitud adecuada de los cables (tal
como la longitud de los cables que se usan para los propósitos de las mediciones ).
El uso de los cables originales y la selección de la longitud adecuada garantizan la
exactitud declarada de las mediciones .
Se asume que solo uno de los cables de medición tiene la longitud que es seleccionada
en el medidor y el otro es siempre igual y mide 1,2m.
Si la presente condición no se cumple ocurrirán errores adicionales de la medición (el
valor de la resistencia de los cables de medición es asumido automáticamente por el
medidor).
Para seleccionar la longitud de los cables es menester realizar lo siguiente:
oprimir la tecla 13
seleccionar Loop measurement parameters
en la posición Cable 2p [m] seleccionar y registrar el valor adecuado (punto 7.10.4 MENU)
7.7.7 Presentación de los resultados de las mediciones en la pantalla
Si ha sido seleccionada la presentación de todos los resultados de la medición en la pantalla,
como el resultado principal se muestra la impedancia del loop de cortocircuito Z
cortocircuito I
. En la parte derecha de la pantalla se presentan los componentes del resultado de la
K
medición:
La corriente del cortocircuito I
resistencia R
reactividad X
L
y:
la tensión de la red en el momento de la medición (U
la frecuencia de la red en el momento de la medición o la tensión táctil (de electrocución)

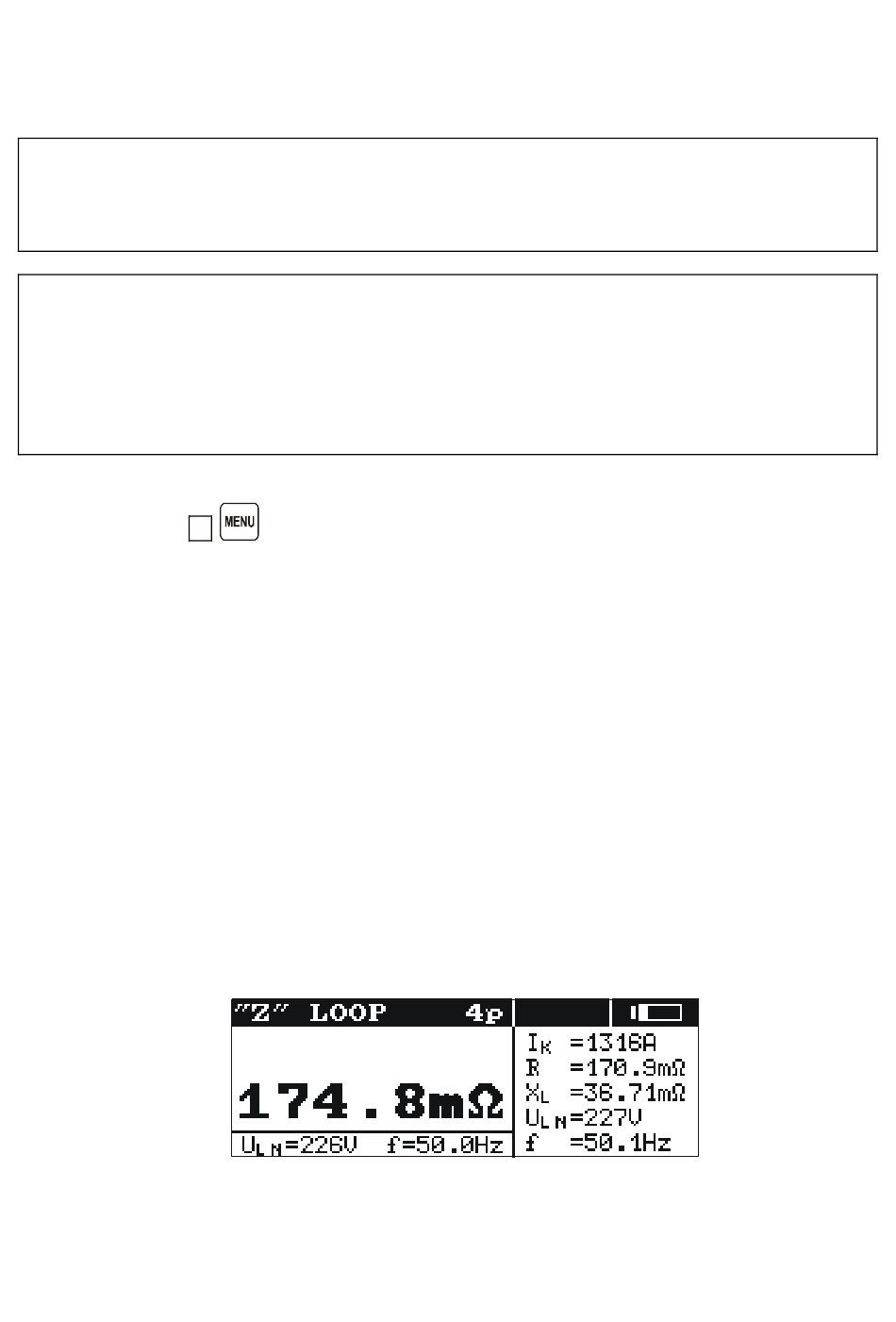

El ejemplo de la apariencia de la pantalla tras haber efectuado la medición de los parámetros del
loop de cortocircuito por medio del método de cuatro polos es presentado en la Ilustración21.
Ilustración21. Presentación de los resultados de la medición de los parámetros del loop de
¡ATENCIÓN!
Atención:
o la impedancia del loop de cortocircuito Z
K
cortocircuito
, U
o U
)
LN
LL
o la corriente del
S
S
