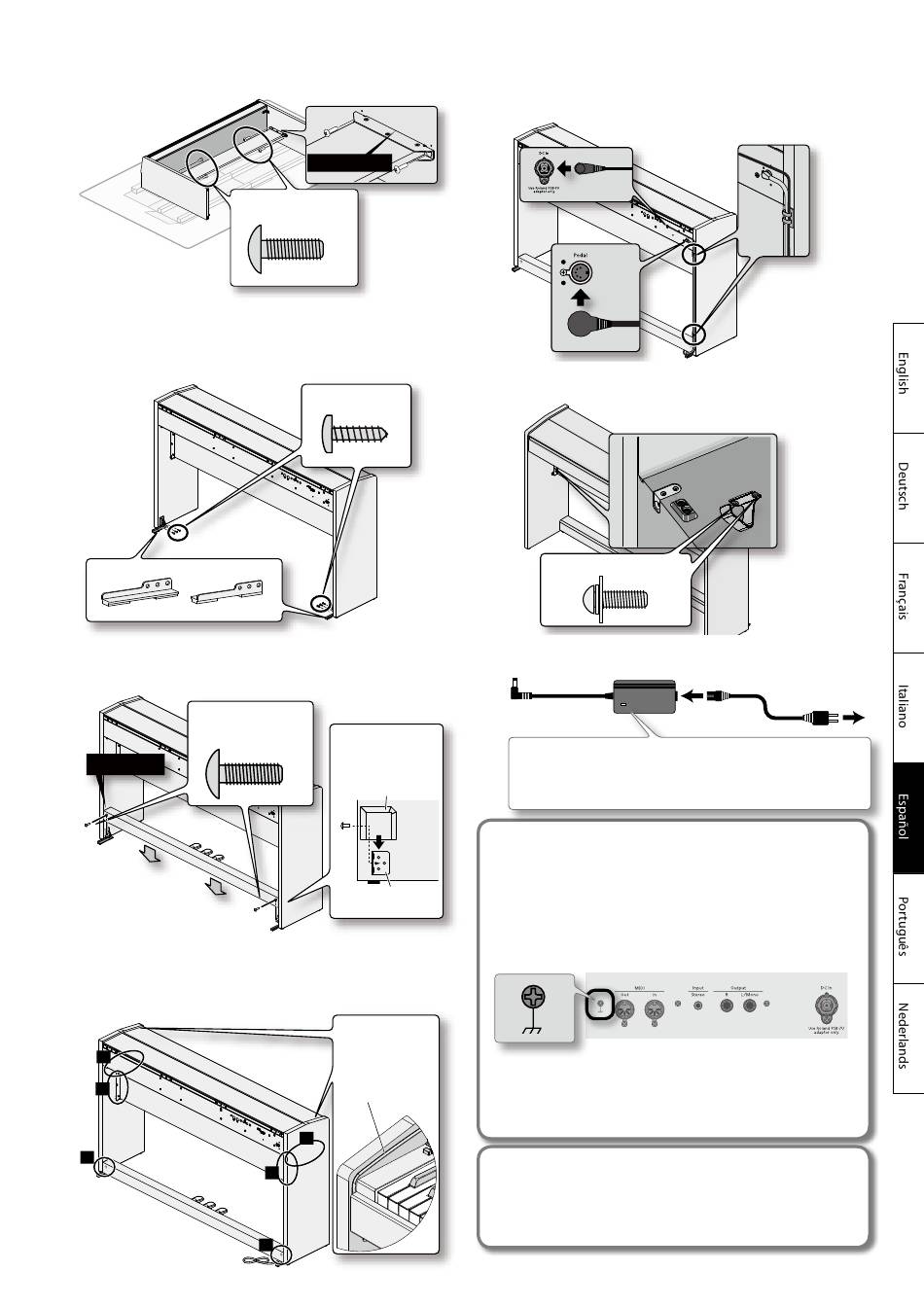

5.
Fije la tabla posterior a las tablas laterales y utilice los
tornillos (grandes) para apretarla de forma provisional .
6.
Coloque la unidad en posición vertical y fi je los
estabilizadores a las tablas laterales .
* En esta ocasión, fi je los estabilizadores en su posición defi nitiva.
Estabilizadores
Derecha
Izquierda
7.
Coloque el pedalero y apriételo de forma provisional con
los tornillos (grandes) .
Tornillos (grandes):
utilice dos tornillos
¡Sin rayar nada!
8.
Apriete de forma segura cada tornillo (diez puntos)
empezando por las tablas laterales, siguiendo por la
posterior y terminando por el pedalero .
1
2
3
¡Sin rayar nada!
Tornillos (grandes):
utilice cuatro tornillos
Tornillos (pequeños):
utilice seis tornillos
Instalación del
pedalero (vista
lateral)
Pedalero
Piezas metálicas
No deje espacios
entre la tabla
lateral y la unidad
principal .
1
2
3
9.
Conecte el adaptador de CA al conector DC In en la parte
posterior del piano y conecte el cable del pedal al conector
Pedal . Fije las bridas de los cables para sujetar el cable del
pedal y el cable del adaptador de CA (dos puntos) .
10.
Utilice los tornillos (con arandelas) para fi jar el gancho para
auriculares .
Tornillos (con arandelas):
utilice dos tornillos
11.
Conecte el adaptador de CA suministrado y el cable de
alimentación .
Coloque el adaptador de CA de manera que el lado en el que se encuentra
el indicador luminoso quede hacia arriba y el lado que tiene la información
de texto quede hacia abajo. El indicador se iluminará cuando se conecte el
adaptador de CA a un enchufe de CA.
Acerca del terminal de masa
En función de las circunstancias particulares de cada instalación, es posible
que note una cierta molestia o un ligero calambre al tocar la superfi cie de la
unidad. Esto se debe a una pequeña carga eléctrica completamente inofensiva.
Sin embargo, si prefi ere evitar este fenómeno, basta con conectar el terminal
de tierra (consulte la ilustración) a una toma de tierra externa. Una vez que
haya puesto a tierra la unidad, puede producirse un leve zumbido, según
la instalación. Si tiene dudas respecto al método de conexión, póngase en
contacto con el centro de servicio Roland más próximo o con un distribuidor
Roland autorizado de los que se indican en la página "Información".
Lugares inadecuados para la conexión
• Cañerías de agua (riesgo de descarga eléctrica o electrocución).
• Tuberías de gas (riesgo de incendio o explosión).
• Tomas de masa de líneas telefónicas o pararrayos (riesgo en caso de tormenta
eléctrica).
Para mover la unidad
Si necesita mover la unidad, cierre la tapa del teclado y desconecte el adaptador
de CA. Con la ayuda de otra persona, levante la unidad en sentido horizontal y
transpórtela, vigilando no pillarse los dedos y procurando que la unidad no le
caiga encima de los pies.
Cable de
alimentación
A la toma de
corriente de CA
23
1
