Especificaciones de la fuente de alimentación de CC
Número de pieza: 115-12
Voltaje – entrada: 120 VCA ± 5 % / 60 Hz (fusible
externo recomendado)
Voltaje – salida: 12 V ± 0,5 VCC a 200 mA
Corriente – salida (máxima): 200 mA
Alimentación – 2.4 W
Ambiente: Temperatura de funcionamiento: 0
a 55 °C (21 a 130 °F); humedad máxima: 95 %,
humedad relativa, sin condensación
Peso: 0,38 libras
Montaje: montaje de chasis lateral o de base
7 .0

CABLE DE SALIDA DE PULSO DE 7 PASADORES (OPCIONAL)

El cable de 7 pasadores contiene cableado para la salida de pulso 1 y la salida de pulso 2. Vea el esquema de color de
cableado en la Figura 20.
Cubierta del cable

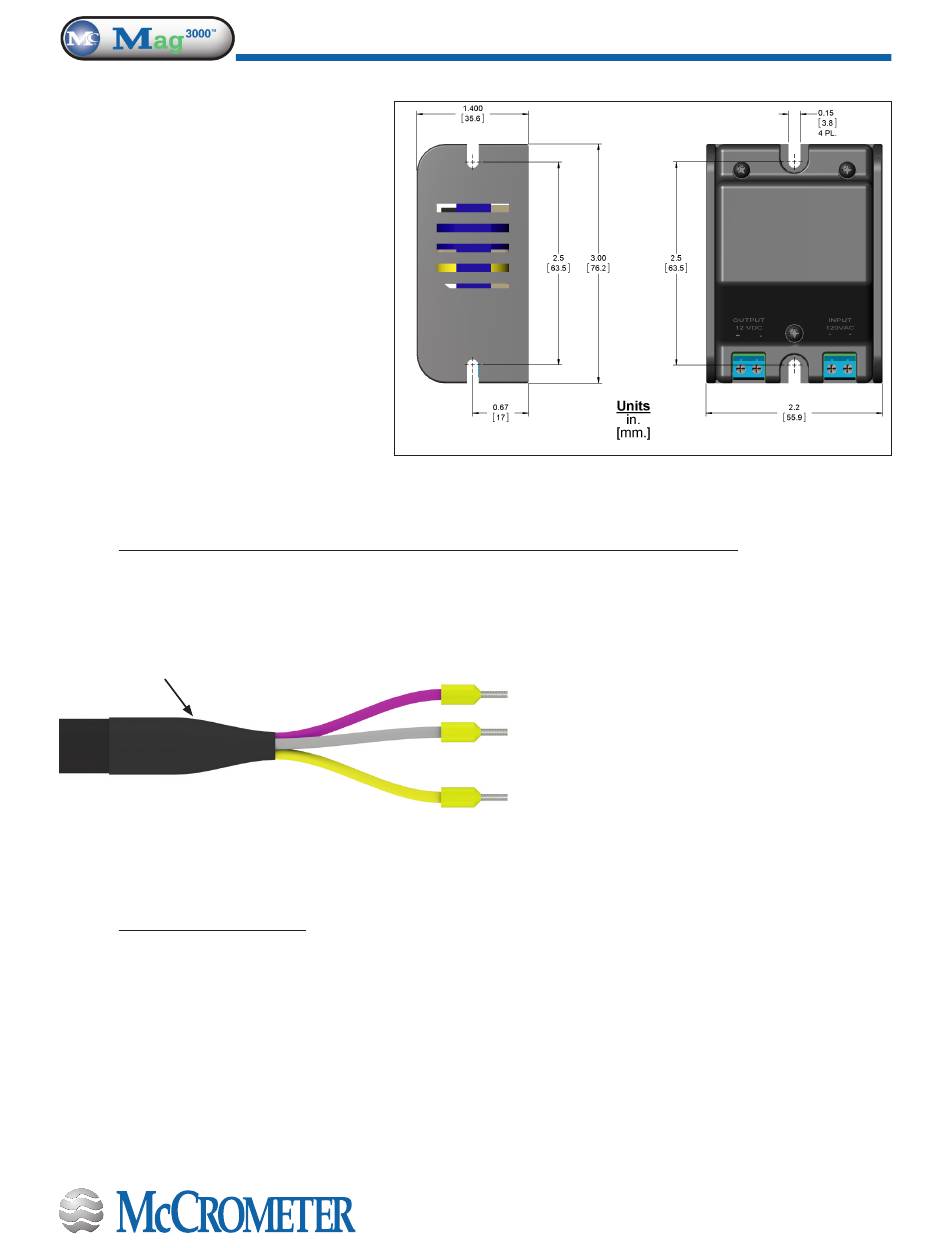

Figure 17 . Esquema de color de cableado de salida de pulso de 7 pasadores (opcional)
8 .0

MANTENIMIENTO

3000
El Mc Mag es esencialmente un medidor libre de mantenimiento sin piezas en las que se puedan realizar tareas de
mantenimiento. Sin embargo, el fluido medido puede contener sólidos u otros contaminantes que pueden recubrir los
electrodos del sensor. Se recomienda realizar una inspección periódica para asegurarse de que estén limpios los electrodos
del sensor. Para limpiar la unidad, retire el sensor siguiendo todas las instrucciones y advertencias de seguridad de las
Secciones 1.0 y 5.0. Cuando se retira el sensor del caño, limpie cuidadosamente el sensor con un paño suave y con alcohol.
Cable de salida de pulso de 7 pasadores (opcional)
Figure 16 . Dimensiones de la fuente de alimentación (opcional)
Rosado = Salida de pulso 2 (positiva)
Gris = Salida de pulso 1 (positiva)
Amarillo = - Salida de pulso 1 y 2 (negativas)
