3 .0 INSTALACIÓN
3 .1

Nota sobre el embalaje

Cuando desempaquete el Mc Mag3000, encontrará una tapa de plástico roja sobre el botón frontal. Esto se puede desechar
con el resto de los materiales de embalaje.
3 .2 Consideraciones generales de instalación
Una instalación apropiada del medidor es el primer paso para asegurar un excelente desempeño del medidor. Siga
estas instrucciones cuidadosamente. Consulte a un representante de servicio autorizado por el fabricante o a la fábrica
directamente si se presentan circunstancias que no estén cubiertas en este manual.
Todos los productos McCrometer se prueban e inspeccionan durante su fabricación y antes de ser enviados. Debe realizarse
una inspección al momento de desempaquetar para detectar cualquier daño que haya ocurrido durante el envío.
¡ADVERTENCIA!
!
La instalación o extracción incorrecta de los medidores puede resultar en lesiones serias o en la muerte .
Lea atentamente las instrucciones de este manual sobre los procedimientos adecuados.
• Cualquier persona que instale, inspeccione o dé mantenimiento a un medidor de flujo McCrometer debe
tener conocimientos suficientes de las configuraciones de cañería y de sistemas bajo presión.
• Antes de ajustar o retirar cualquier medidor, asegúrese de que el sistema se haya despresurizado
completamente.
• Tenga cuidado cuando levante los medidores. Los medidores pueden causar lesiones graves si se levantan
incorrectamente o se dejan caer.
• Todos los medidores magnéticos de flujo están calibrados para cañerías llenas; si el caño no esta lleno, el medidor de
flujo registrará un flujo excesivo.
• Aunque no se requiere una presión mínima en la línea para una medición precisa, se requiere una cañería llena.
• Con el medidor instalado, revise el indicador de tasa de flujo. Debe estar estable hasta el punto en el que pueda leerse
fácilmente. Cierto movimiento del indicador es normal debido a las variaciones en el flujo. Un movimiento errático del
indicador normalmente es causado por variaciones en el flujo y es necesario revisar el sistema. Las variaciones drásticas
del flujo pueden disminuir la precisión del medidor. Si sospecha que hay un problema con el medidor, contacte a su
representante local de McCrometer.
3 .3 Dirección del flujo
Es muy importante
correspondiente al flujo de agua. El sensor está diseñado
en un ángulo que arroja los residuos en el flujo y cuenta con
otras mejoras en su diseño.
instalar el medidor de flujo
Dirección del flujo

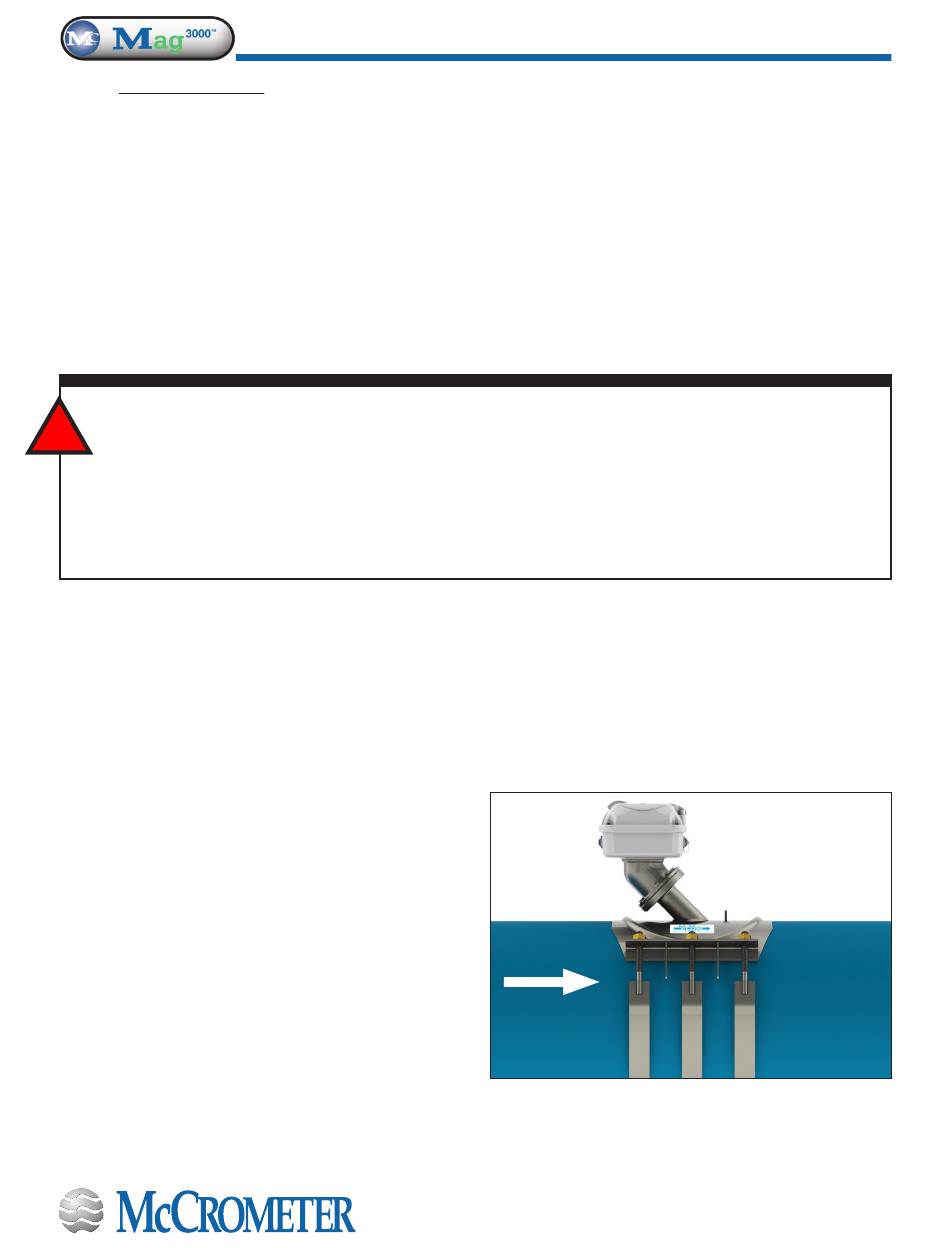

Figure 1 . Instalación apropiada del medidor para
la dirección del flujo (se muestra la configuración
para una línea con un tamaño de 6" a 12")
Page 3
Instalación
30122-33 Rev. 2.0 | 13AUG2019
