3 .4 Requisitos mínimos de cañería recta
Los medidores de flujo son dispositivos que detectan la velocidad y son vulnerables a ciertas perturbaciones al comienzo de
la línea. Por esto, los medidores necesitan ciertas longitudes de cañería recta antes y después del medidor. Estas distancias
corresponden con el diámetro del caño que se use. Las obstrucciones pueden incluir codos, válvulas, bombas y cambios en
el diámetro del caño. El flujo desigual creado por estas obstrucciones puede variar con cada sistema.
Las distancias al inicio y al final de la línea se miden desde el centro del soporte como se muestra a continuación. En una
instalación típica, para lograr una precisión de ±2%, el medidor de flujo Mc Mag
diámetros al inicio de la línea desde la mayoría de los disruptores del flujo y a un diámetro del medidor hacia el final de la
línea. La precisión de ±1 % está disponible en muchas aplicaciones con una asesoría antes de hacer el pedido.
Distancia requerida
antes del medidor
Los codos
de la cañería
representan una
disrupción del
flujo

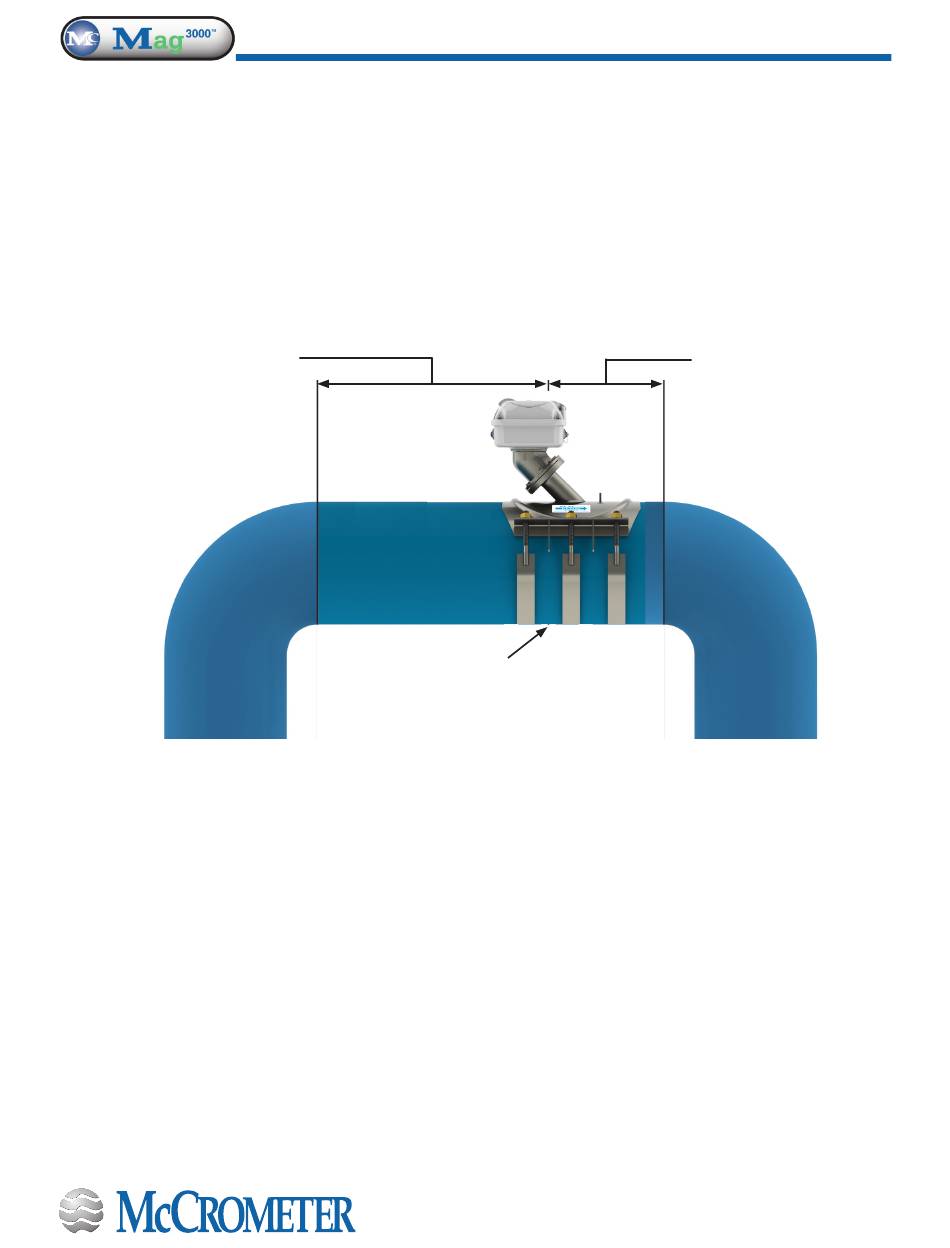

Figure 2 . Cómo medir los requerimientos para cañería recta
Medido desde
el centro del
soporte
Page 4
Instalación
3000 debe instalarse a un mínimo de tres
Distancia
requerida
despues del
medidor
Los codos
de la cañería
representan una
disrupción del
flujo
