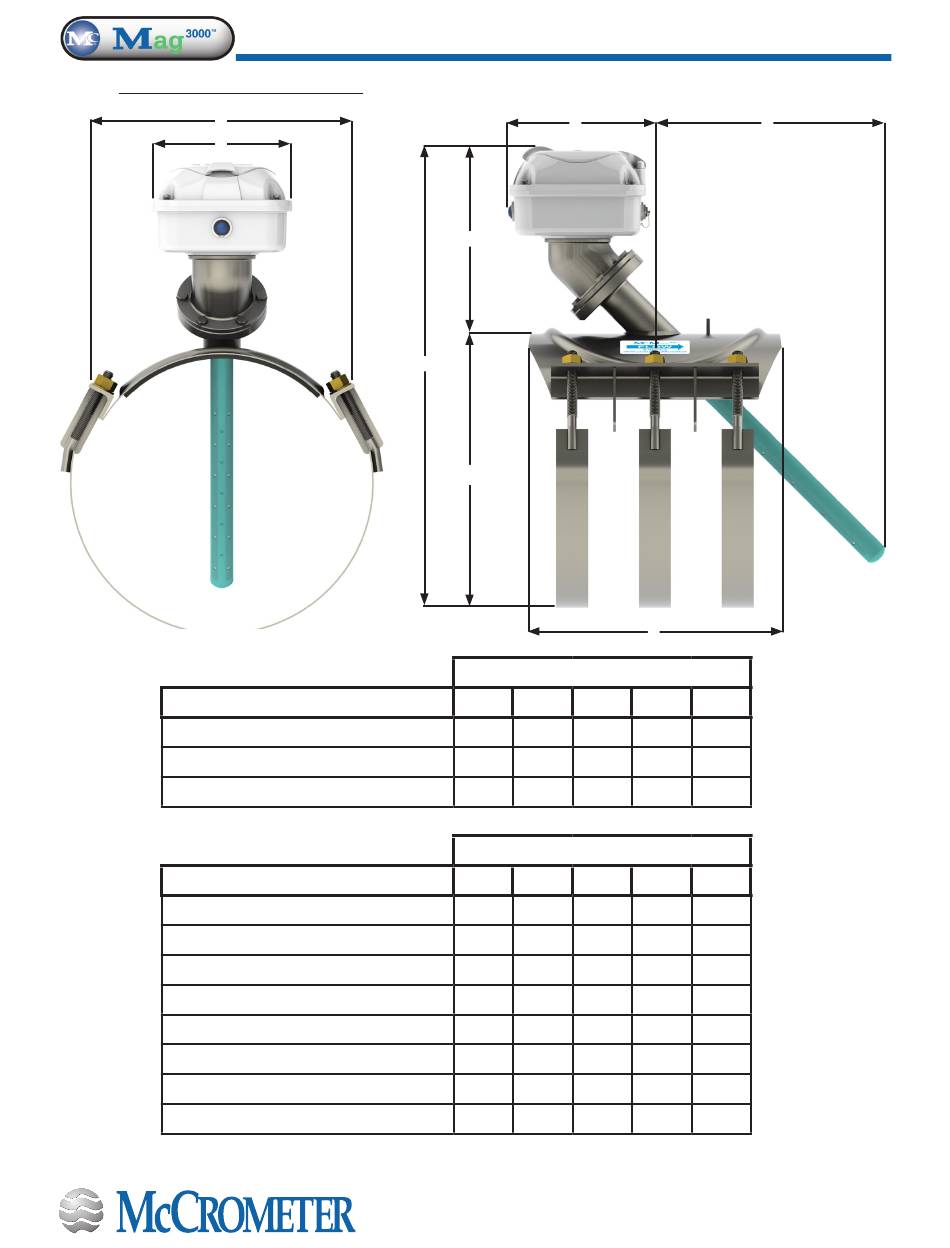

11 .0 DIMENSIONES Y PESOS

A
B
Flujo máximo/mínimo y peso
Flujo EE. UU. máximo GPM
Flujo EE. UU. mínimo GPM
Peso de envío aproximado en libras
Dimensiones (pulgadas)
Todas las dimensiones están basadas en el caño nominal ANSI B36.10
D
C
E
4"
600
40
23
4"
A 7,50
B 6,44
C 13,50
D 8,90
E 4,50
F 7,37
G 3,56
H 8,00
Page 15
Dimensiones y Pesos
F
H
Tamaño nominal del caño
6" 8" 10"
1350 2350 3700
90 150 240
26 29 30
Tamaño nominal del caño
6" 8" 10"
13,00 12,50 13,25
6,44 6,44 6,44
15,50 17,50 19,75
8,90 8,90 8,90
6,625 8,625 10,75
7,37 7,37 7,37
4,93 7,32 8,38
12,00 12,00 12,00
G
12"
5300
350
32
12"
15,25
6,44
21,75
8,90
12,75
7,37
10,77
12,00
