Stromversorgung Inneneinheit (Außeneinheit hat separate Stromversorgung)
Modell
Alle Inneneinheiten-Modelle
Hinweis)
• Spezifikation der Stromversorgungskabel: Kabel 3-adrig 2.5 mm², konform zu 60245 IEC 57

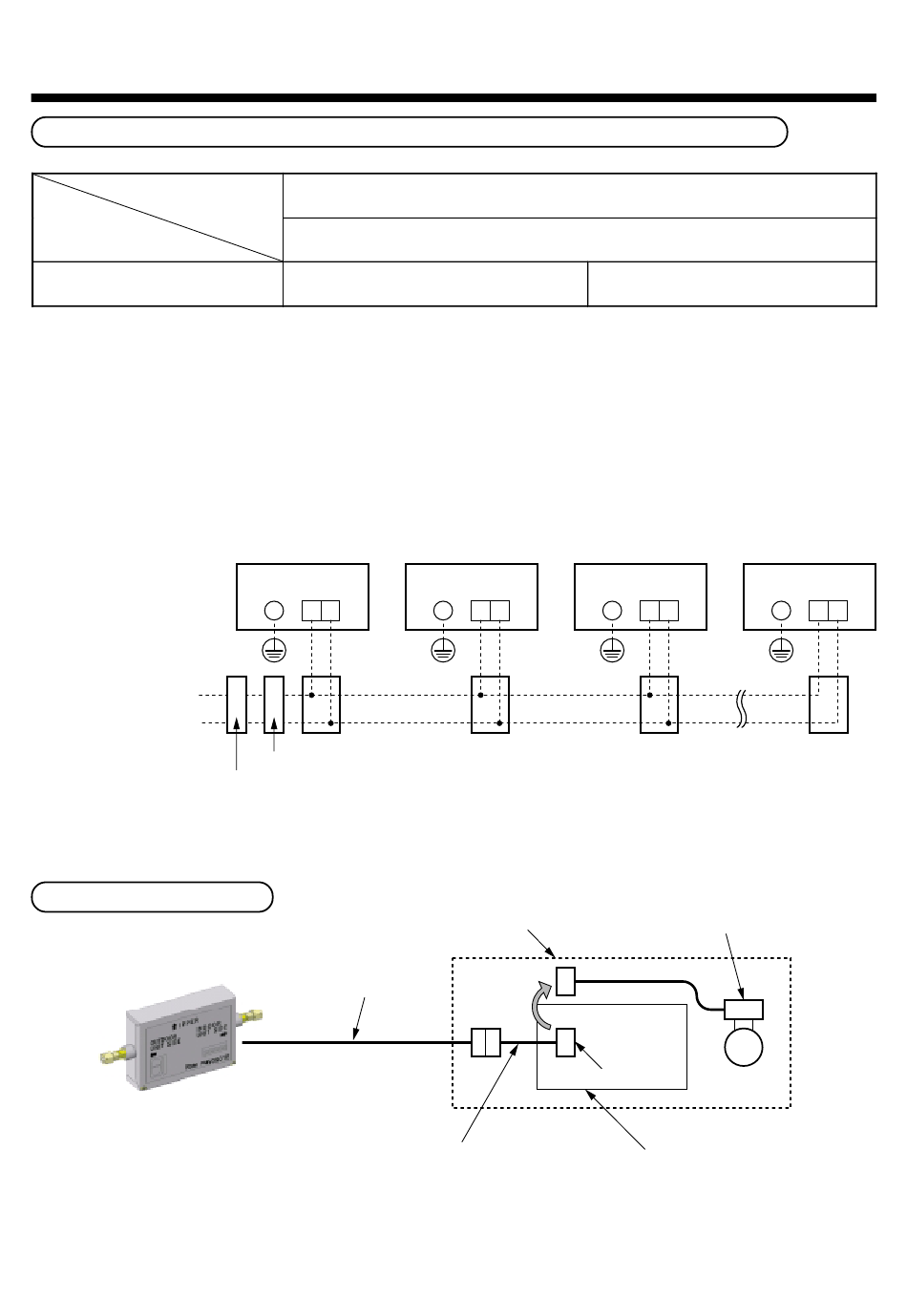

• Die Anschlusslängen in der Tabelle beziehen sich auf die Länge vom Anschlusskasten bis zur Außeneinheit, wenn die
Inneneinheiten wie in der nachstehenden Abbildung parallel geschaltet sind. Es wird von einem Spannungsabfall nicht
größer als 2% ausgegangen. Überschreitet die Anschlusslänge die Angaben in der Tabelle, wählen Sie einen
Kabelquerschnitt entsprechend der Richtlinien für die Verdrahtung der Inneneinheiten.
• Legen Sie den Kabelquerschnitt für die Inneneinheiten entsprechend der Anzahl der nachgeschalteten Inneneinheiten
fest.
[Inneneinheit]
Stromversorgung
Raumeinheit
1N~ 50Hz, 220 – 240V
1N~ 60Hz, 220V
Auswahl des PMV-Kits
PMV-Kit
Details zum PMV-Kit finden Sie im Installationshandbuch.
Einheit
2.0 mm² Max. 20 m
Masse
L N
Erdschluss-Sicherung
Hauptschalter
Anschlusskabel
Übergangskabel
(MMK-AP∗∗∗2H (Wandmodell) benötigt kein Übergangskabel.)
Netzstromkabel
Kabelquerschnitt
Masse Masse
L N
Anschlusskasten
Inneneinheit
Stecker CN82
100
3.5 mm² Max. 50 m
Masse
L N
Pulsmoduliertes Ventil (Inneneinheit)
PMV
Steuerungs-Leiterplatte Inneneinheit
L N
