Instalación
Podrán ser aceptables otras técnicas de tendido de
cables (conductos de cables, por ejemplo), siempre
que se respeten las normas pertinentes.
El mínimo voltaje de suministro aceptable medido
en el detector y la corriente máxima consumida
por ese detector son diferentes en cada dispositivo.
Consulte las instrucciones pertinentes de instalación,
utilización y mantenimiento de cada detector a
fin de calcular las distancias máximas de cable
permitidas para los diferentes tipos de cables.
La distancia máxima permitida para los cables
depende de la instalación; por ejemplo, de si hacen
falta barreras Zener o aislantes galvánicos (para
dispositivos SI) o no.
Cuando calcule las distancias máximas de los cables
para los detectores, básese en un suministro mínimo
de 19 V y una resistencia de sentido de 98 Ω (39 Ω
para canales de incendio convencionales).
Tabla 1: características típicas de los cables
Área de sección
Resistencia (Ω por km)
transversal (AST)
Cable
(mm 2 )*
0,5 (20)
39,0
1,0 (17)
18,1
1,5 (15)
12,1
2,5 (13)
8,0
*AST aproximado en calibre de alambre estadounidense (AWG) entre
paréntesis.
Las longitudes de cable deben calcularse de
acuerdo con las ecuaciones definidas en la ficha de
instrucciones del detector y en las características del
cable y del Gasmaster arriba especificadas.
Existen varias formas correctas de terminar los cables
y collarines del Gasmaster en función del tipo de
cable y collarín:
– Cable armado con alambre de acero y collarines
con terminación eléctrica del blindaje en la car-
casa a través del collarín.
– Cable apantallado con la pantalla terminada
dentro de la carcasa a través de una placa
metálica adjunta al collarín.
– Cable apantallado con collarín electromagnéti-
camente compatible y terminado en la carcasa
a través del collarín.
– Para los detectores, las 4 salidas de 20 mA y las
terminaciones RS-485: cable apantallado con la
pantalla conectada al terminal SCR en el bloque
de terminales apropiado.
6
2.5 Instalación de detectores de
gas e incendios
Instale los detectores de gas e incendios como indiquen
los manuales de instalación de los instrumentos,
prestando atención a los requisitos de ubicación y
cables. Para los dispositivos de muestreo ambiental
(ESU), consulte el manual de instalación suministrado.
2.6 Instalación de dispositivos
de salida
El Gasmaster puede accionar alarmas visuales y sonoras
de 12 o 24 V de CC directamente a través de los
terminales de accionamiento visual y sonoro de la PCI
de terminales. Se incluyen relés para conmutar salidas
adicionales y se dispone de suministros auxiliares de
12 y 24 V de CC y 200 mA junto a cada bloque de
terminales de relé para conmutar dispositivos de baja
potencia. La Sección 2.9 facilita información detallada
sobre las conexiones a dispositivos de salida.
Bucle
2.7 Conexión a la red eléctrica
Conecte la fuente de alimentación externa utilizando
78,0
los terminales de rosca de dos piezas (consulte las
36,2
figuras 2.4 y 2.5). El Gasmaster debe conectarse a
24,2
tierra mediante el terminal de tierra del conector a la
red (vea la figura 2.4) o utilizando el espárrago de la
16,0
parte superior de la carcasa.

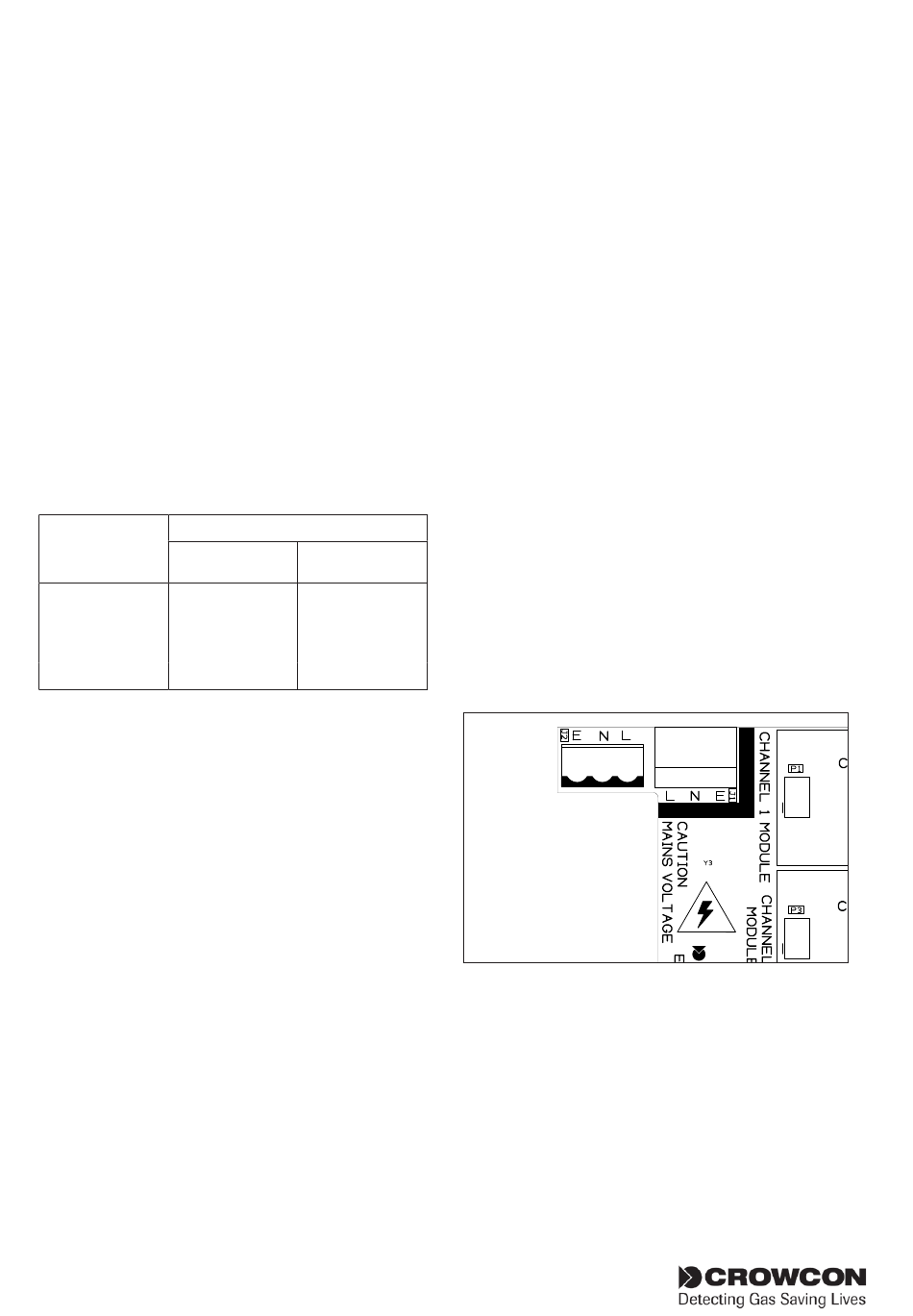

Figura 2.4 Terminales de conexión a la red eléctrica en la
placa de terminales
2.8 Conexión de dispositivos de
entrada
El Gasmaster puede contar con entre uno y cuatro
módulos de entrada (solamente uno en el Gasmaster
1) de los siguientes tipos:
•
Módulo de detección de incendios de 4-20 mA
para detectores convencionales térmicos o de
humo, o dispositivos de muestreo ambiental de
4-20 mA.
