Crowcon Gasmaster
pellistor (consulte la sección 3.9); el canal pasará a
situación de fallo y la señal de la salida analógica se
fijará a 0 mA.
Si la función de protección de pellistor se encuentra
deshabilitada, la salida analógica ascenderá hasta un
máximo de 25,8 mA; el porcentaje de LEL indicado
dependerá de los niveles de ganancia configurados
para el sensor.
SCR
0V
Link: 1-5V
SIG
No Link: 4-20mA
SCR
0V
Link: 1-5V
SIG
No Link: 4-20mA
SCR
0V
Link: 1-5V
SIG
No Link: 4-20mA
SCR
0V
Link: 1-5V
SIG
No Link: 4-20mA

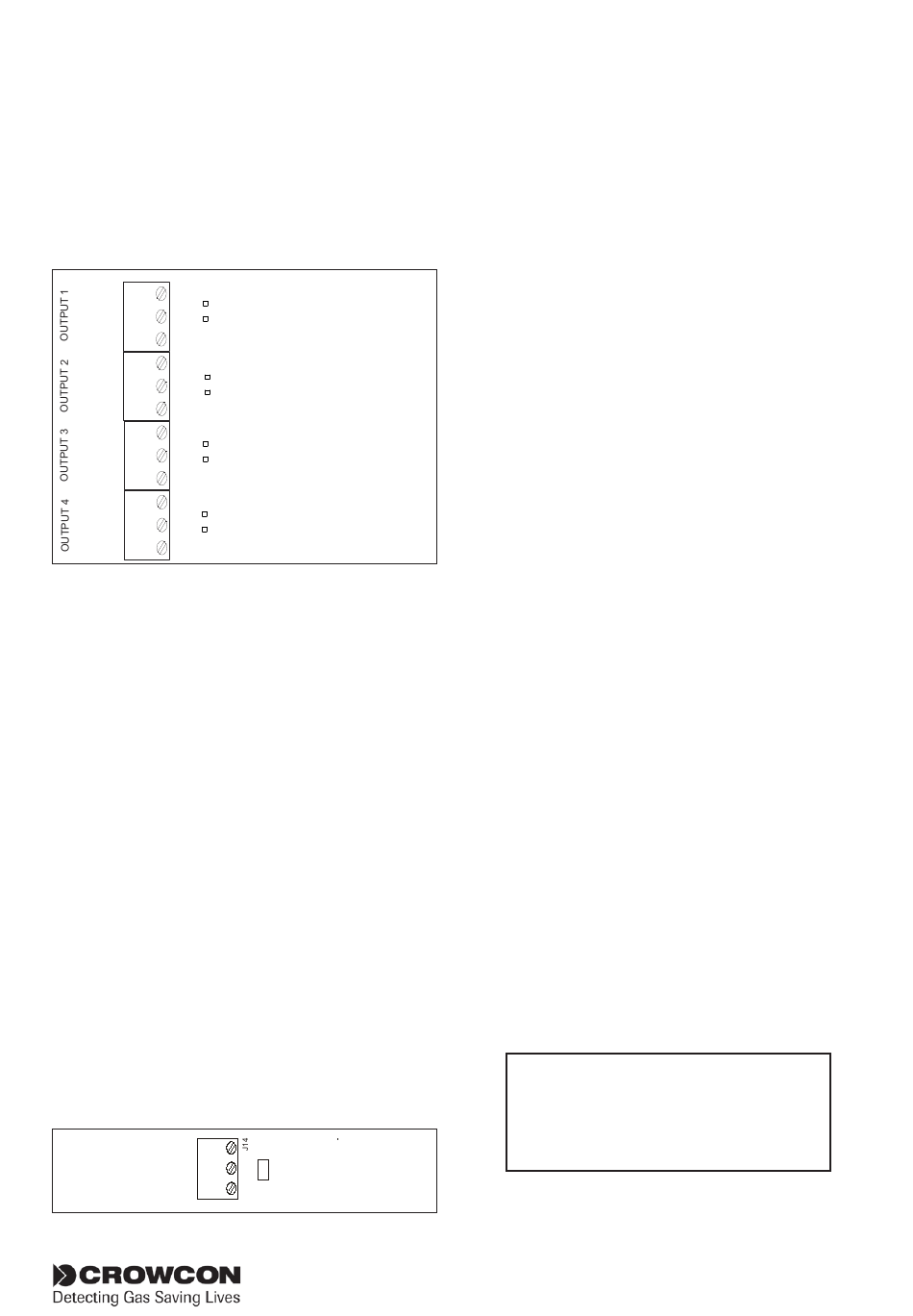

Figura 2.18
Terminales de conexión de las salidas analógicas
del Gasmaster
2.9.5. Comunicaciones RS-485
El Gasmaster puede suministrar información del
sistema y de las alarmas a sistemas PLC/DCS/
SCADA mediante un enlace bifilar que utiliza el
protocolo Modbus RTU (9600 baudios, 8 bits de
datos, sin paridad, 1 ó 2 bits de parada). Pueden
"multiterminalizarse" hasta 16 sistemas Gasmaster
en un solo enlace bifilar con un cable de 1 km
de longitud máxima; se recomienda cable de par
trenzado de dos núcleos. A aquellos sistemas
con un solo Gasmaster que deban comunicarse
mediante el enlace RS-485 se les debe efectuar el
enlace RS485 TERM, que conecta una resistencia de
terminación. Para los sistemas multiterminalizados
deberá suprimirse el enlace RS485 TERM de todos los
aparatos Gasmaster, excepto en el último de la línea.
Puede solicitarse a Crowcon un documento con la
especificación del Modbus.
Los terminales RS-485 de los sistemas Gasmaster
solicitados
con
el
comunicaciones locales se utilizarán para terminar
los cables conectores. Estos cables deben retirarse si
se requiere un enlace en serie RS-485 remoto.
485A
485B
SCR
Figura 2.19
Terminales RS-485 del Gasmaster
conector
opcional
LK2
RS485
TERM
2.10
Aplicación de la
alimentación
Antes de aplicar energía eléctrica, compruebe
que los sistemas de control o de cierre
conectados al Gasmaster estén invalidados.
Cuando se hayan instalado todos los cables de
campo, pueden conectarse las pilas según el
diagrama incorporado a la placa del chasis. (Consulte
la sección 4.4). El Gasmaster solo se activará cuando
se aplique una fuente de alimentación externa.
Alimente el Gasmaster
alimentación externas de CA o de 24 V de CC.
Las salidas quedan invalidadas durante un tiempo
prefijado tras la activación, y el sistema realiza una
secuencia de inicio comprobando los indicadores de
alarma y el emisor acústico interno. Si después de un
período de estabilización se producen fallos, vuelva a
comprobar las conexiones de los sensores o consulte
"Menú Faults (enumera los fallos presentes en el
sistema)" en la página 24.
Cuando se aplique energía eléctrica, el led verde
de la alimentación se encenderá y parpadeará cada
5 segundos para indicar que el sistema está en
funcionamiento.
Si falla el suministro externo, el Gasmaster seguirá
funcionando con sus baterías internas y el led de la
alimentación parpadeará una vez por segundo. Según
la configuración aplicada, el Gasmaster mostrará
una advertencia (encendido del led de advertencia y
pitido del emisor acústico cada 5 segundos) o un fallo
(activación del led de fallo y del emisor acústico, y
cambio de estado del relé de fallos).
El Gasmaster deberá mostrar todos los canales
que se estén controlando. Deje que los sensores se
estabilicen antes de iniciar la calibración y consulte
las instrucciones del sensor proporcionadas con los
detectores para conocer los tiempos de estabilización
recomendados.
Nota: el Gasmaster se suministra preconfigurado;
consulte el Certificado de especificaciones e
inspección suministrado con el sistema. Si no se ha
configurado ningún canal, el Gasmaster mostrará la
pantalla siguiente:
de
No detectors!
Please configure
Para configurar su sistema, consulte la página 25.
Instalación
mediante las fuentes de
13
