5.7
Longitud tubo llama
La longitud del tubo de llama debe seleccionarse de acuerdo con
las indicaciones del fabricante de la caldera y, en cualquier caso,
debe ser mayor que el espesor de la puerta de la caldera com-
pleta, con el material refractario incluido.
La longitud L (mm) disponible es:
Boquilla 7) (Fig. 9)
• corto
• largo
5.8

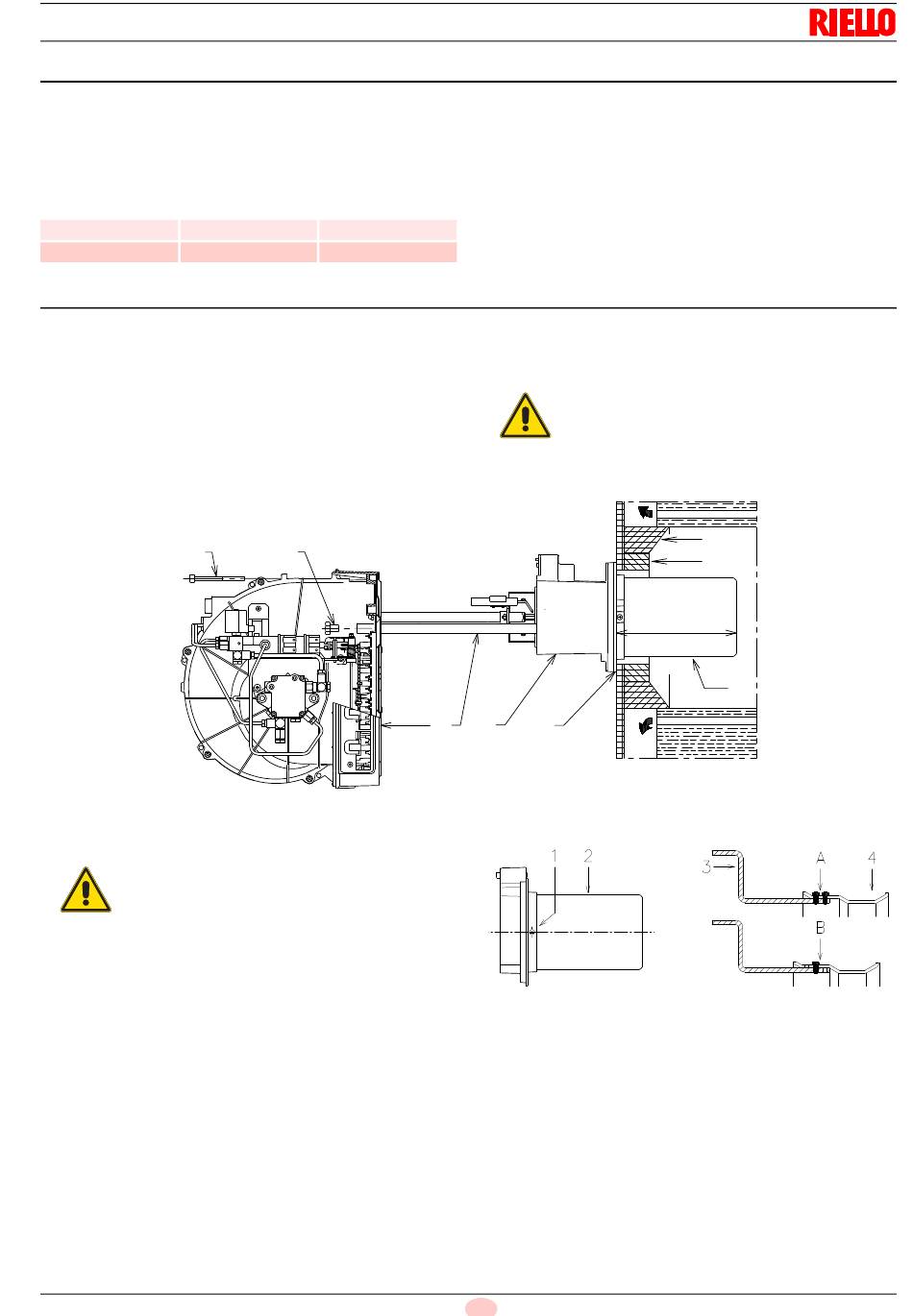

Fijación del quemador a la caldera
Desmontar el grupo válvulas 7) (Fig. 9) y el manguito 5) del que-
mador 4):
quitar los tornillos 2) de las dos guías 3);
quitar el tornillo 1) y desplazar el quemador sobre las guías
3);
montar los grupos 5) y 7) en la placa de la caldera e introdu-
cir la junta aislante 6) suministrada en dotación;
1
5.8.1
Regulación obturador
El quemador modelo RL 34 MZ sale de la fábrica
montado para funcionar con gasoil.
En caso de funcionamiento con queroseno, es ne-
ATENCIÓN
cesario desplazar el obturador 4) (Fig. 10) un agu-
jero hacia atrás respecto a la posición estándar.
Proceder de la siguiente manera:
aflojar los tornillos 1) y desmontar la boquilla 2);
desplazar la varilla 3) de la posición A a la posición B,
tirando hacia atrás el obturador 4).
Finalizada esta operación, ensamblar nuevamente la boqui-
lla 2) y atornillar los tornillos 1).
RL 34 MZ
RL 44 MZ
216
216
351
351
2
Instalación
Para calderas con pasos de humos delanteros 10) (Fig. 9) o con
cámara de inversión de llama, colocar una protección de material
refractario 8) entre el refractario de la caldera 9) y el tubo de lla-
ma 7).
Esta protección debe permitir la extracción del tubo de llama.
En calderas con frontal refrigerado por agua, no es necesario el
revestimiento refractario 8)-9) (Fig. 9), salvo que lo indique el fa-
bricante de la caldera.
atornillar los cuatro tornillos en dotación luego de haber
engrasado las respectivas roscas con producto anti-agarro-
tamiento.
El acoplamiento del quemador con la caldera
debe ser hermético.
ATENCIÓN
4
3
5
6
15
E
10
9
8
L
7
10
D3867
D9291
Fig. 9
Fig. 10
