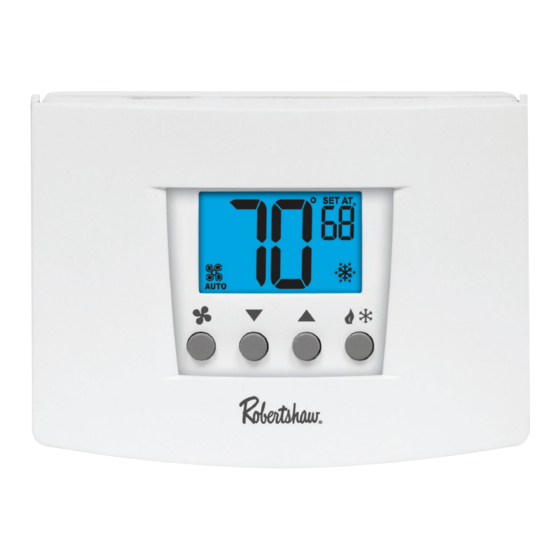

Robertshaw RS4000 Serie Comienzo Rápido
Ocultar thumbs
Ver también para RS4000 Serie:
- Manual del usuario (12 páginas) ,
- Manual del usuario (25 páginas) ,
- Manual del usuario (25 páginas)
Tabla de contenido
Publicidad
Idiomas disponibles
Idiomas disponibles
Enlaces rápidos
INSTALLATION MANUAL
RS4000 Series
QUICK START
4110
RS
5110
RS
6 110
RS
RS5000 Series
STEP 1 Pull backplate straight out
to remove
STEP 2 Install backplate on the wall
and wire
STEP 3 Push front onto backplate
STEP 4 Remove tape on cover
STEP 5 Rotate cover up and remove
battery tray
STEP 6 Place batteries in tray and
place in thermostat
1
4220
RS
RS
5220
RS
6 220
RS
RS
352-00060-001 Rev B
RS6000 Series
4320
20
3
6
