- Página 1 RS9220 Manu a l d e op e ra ción...
-
Página 3: Tabla De Contenido
RS9220 Contenido Página Contenido Precaución Operación del termostato Referencia rápida del termostato 4-7 Riesgo de daños al equipo. Programación 8-10 No opere el sistema de Menú de configuración del enfriamiento si la temperatura exterior es inferior a 50 °F técnico 11-15 (10 °C) con el fin de evitar... -
Página 4: Operación Del Termostato

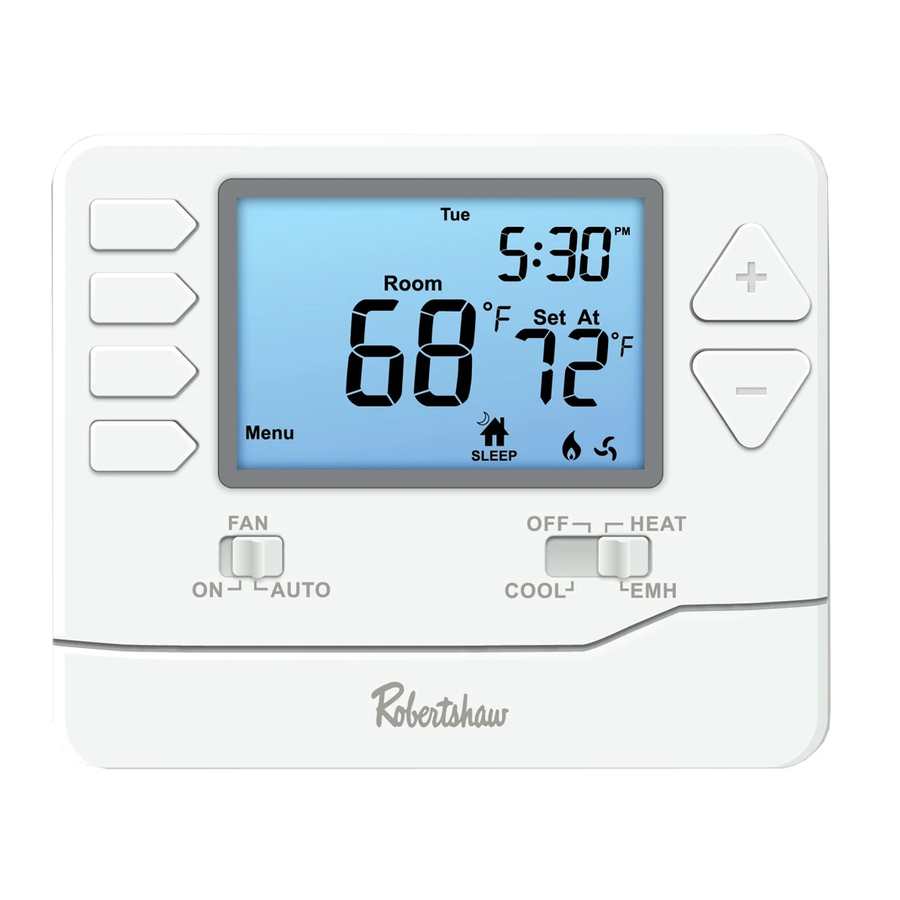

OPERACIÓN DEL TERMOSTATO Room Set At Menu SLEEP SYSTEM ON AUTO COOL OFF HEAT Pantalla LCD Botones del punto de ajuste de la temperatura Interruptor del ventilador Botones del usuario Interruptor del sistema... - Página 5 OPERACIÓN DEL TERMOSTATO Botones del punto de ajuste de la Pantalla LCD temperatura Consulte la página 4 para obtener detalles sobre la lectura de esta pantalla. Presione los botones + o - para seleccionar la temperatura ambiente Interruptor del ventilador deseada.
-
Página 6: Referencia Rápida Del Termostato
REFERENCIA RÁPIDA DEL TERMOSTATO Muestra la temperatura Días de la semana Hold: Aparece cuando del punto de ajuste el programa del y hora. seleccionada por el usuario. termostato se anula permanentemente. Sun Mon Tue Wed Tech Set Min Com On Next Step Com Delay H e a t Indicador de pila baja:... -
Página 7: Importante
REFERENCIA RÁPIDA DEL TERMOSTATO Importante: El indicador de pila baja aparece cuando es necesario reemplazar las 2 pilas AAA. Información de la cubierta de las pilas Reemplácelas con 2 pilas alcalinas AAA. Se recomienda usar pilas alcalinas de alta calidad. Use la muesca para el dedo situada en la parte inferior del termostato para abrir la... - Página 8 REFERENCIA RÁPIDA DEL TERMOSTATO Función de mantener temporalmente y permanentemente (si usa programación) Mantener temporalmente: El termostato mostrará HOLD (MANTENER) y RUN SCHED (HORARIO DE OPERACIÓN) en la parte izquierda de su pantalla cuando presione la tecla o . La temperatura se mantendrá...
-
Página 9: Recordatorio De Cambio De Filtro
REFERENCIA RÁPIDA DEL TERMOSTATO Recordatorio de cambio de filtro Si su contratista de HVAC ha configurado el termostato para recordarle cuándo es necesario cambiar el filtro de aire, verá FILTER (FILTRO) en la pantalla cuando sea necesario cambiar el filtro de aire. Restablecimiento del recordatorio de cambio del filtro: Cuando se muestre el recordatorio FILTER (FILTRO), debe cambiar el filtro de aire y restablecer el recordatorio manteniendo presionado el segundo botón... -
Página 10: Programación
PROGRAMACIÓN Ajuste la hora del día 1. Presione el botón MENU (MENÚ). 2. Presione SET TIME (AJUSTAR HORA). 3. El día de la semana parpadeará. Use la tecla para seleccionar el día de la semana. 4. Presione NEXT STEP (PRÓXIMO PASO). 5. - Página 11 PROGRAMACIÓN Establezca el horario de programa 5+1+1 o 7 días Para personalizar su horario de programa, siga estos pasos: 1. Seleccione HEAT (CALOR) o COOL (FRÍO) con el interruptor del sistema. Nota: Tiene que programar calor y frío por separado. 2.
-
Página 12: Establezca El Horario De Programa 5+1+1 O 7 Días
PROGRAMACIÓN Establezca el horario de programa 5+1+1 o 7 días Sábado: Repita los pasos 4 al 7 para los períodos WAKE (DESPERTAR), LEAVE (SALIR), RETURN (REGRESAR) y SLEEP (DORMIR) del sábado. Domingo: Repita los pasos 4 al 7 para los períodos WAKE (DESPERTAR), LEAVE (SALIR), RETURN (REGRESAR) y SLEEP (DORMIR) del domingo. -
Página 13: Menú De Configuración Del Técnico
MENÚ DE CONFIGURACIÓN DEL TÉCNICO 1. Presione el botón MENU (MENÚ). 2. Presione sin soltar el botón TECH SET (CONFIGURACIÓN DE TÉCNICO) durante 3 segundos. 3. Configure las opciones del instalador como desee utilizando la tabla. 4. Utilice las teclas + O - para cambiar la configuración y la tecla NEXT STEP (PRÓXIMO PASO) o PREV STEP (PASO ANTERIOR) para pasar de una opción a otra. - Página 14 MENÚ DE CONFIGURACIÓN DEL TÉCNICO Configuración del técnico La pantalla LCD mostrará Opciones de ajuste Predeterminado Esta función hará parpadear Puede ajustar el recordatorio de cambio las letras FILT en la pantalla de filtro en incrementos de 50 horas Recordatorio Next step desde OFF (APAGADO) hasta 2000 para recordarle al usuario que...
- Página 15 MENÚ DE CONFIGURACIÓN DEL TÉCNICO Configuración del técnico La pantalla LCD mostrará Opciones de ajuste Predeterminado El retardo de ciclo corto del Seleccionar ON (ENCENDIDO) no Next step compresor protege al compresor permitirá que el compresor se Retardo de de ciclos cortos. Esta función no encienda durante 5 minutos después ciclo corto del permitirá...
-
Página 16: Configuración Del Técnico La Pantalla Lcd Mostrará Opciones De Ajuste Predeterminado
MENÚ DE CONFIGURACIÓN DEL TÉCNICO Configuración del técnico La pantalla LCD mostrará Opciones de ajuste Predeterminado Seleccione F para indicar la Next step F para Fahrenheit temperatura en grados Fahrenheit o seleccione C para grados Celsius. C para Celsius F o C Prev step Puede seleccionar un ajuste de reloj Utilice la tecla... - Página 17 MENÚ DE CONFIGURACIÓN DEL TÉCNICO Configuración del técnico La pantalla LCD mostrará Opciones de ajuste Predeterminado Puede configurar este termostato para tener programación de 7 días, 5+1+1 o ninguna. Utilice la tecla Next step Nota: Si se selecciona la opción de 7d para seleccionar 7d para 7 en Set Schedule (establecer horario), días, 5d para 5+1+1 u Od...
-
Página 18: Designaciones De Los Terminales
DESIGNACIONES DE LOS TERMINALES RH ....CALOR 24 V CA RC ....FRÍO 24 V CA C ....24 V CA COMÚN si corresponde W ....PRIMERA ETAPA DE CALOR W2 ....SEGUNDA ETAPA DE CALOR Y ....PRIMERA ETAPA DE FRÍO Y2 ....SEGUNDA ETAPA DE FRÍO G ....VENTILADOR B .... - Página 20 Atención al cliente +1.800.304.6563 Servicio técnico +1.800.445.8299 Escanear con el años de teléfono para HVACCustomerService@robertshaw.com garantía obtener información 352-00313-001SP www.robertshaw.com • limitada de la garantía...
