    MANUAL DE INSTALACIÓN Este manual cubre los siguientes modelos: RS9220 Guía de aplicaciones del termostato Descripción Tipo de alimentación Calefacción de gas o aceite Sí Sí Caldera eléctrica Bomba de calor (sin calor auxiliar o de emergencia) Sí Funcionamiento con pilas Bomba de calor (con calor auxiliar o de emergencia) Cableado (cable común)

  • Página 4: Consejos De Instalación

    CONSEJOS DE INSTALACIÓN Ubicaciones en la pared El termostato debe instalarse aproximadamente de 4 a 5 pies sobre el piso. Seleccione un área con temperatura promedio y una buena circulación de aire. SÍ No instale el termostato en lugares: • cerca de conductos de aire frío o caliente •...

  • Página 5: Referencia Rápida Del Termostato

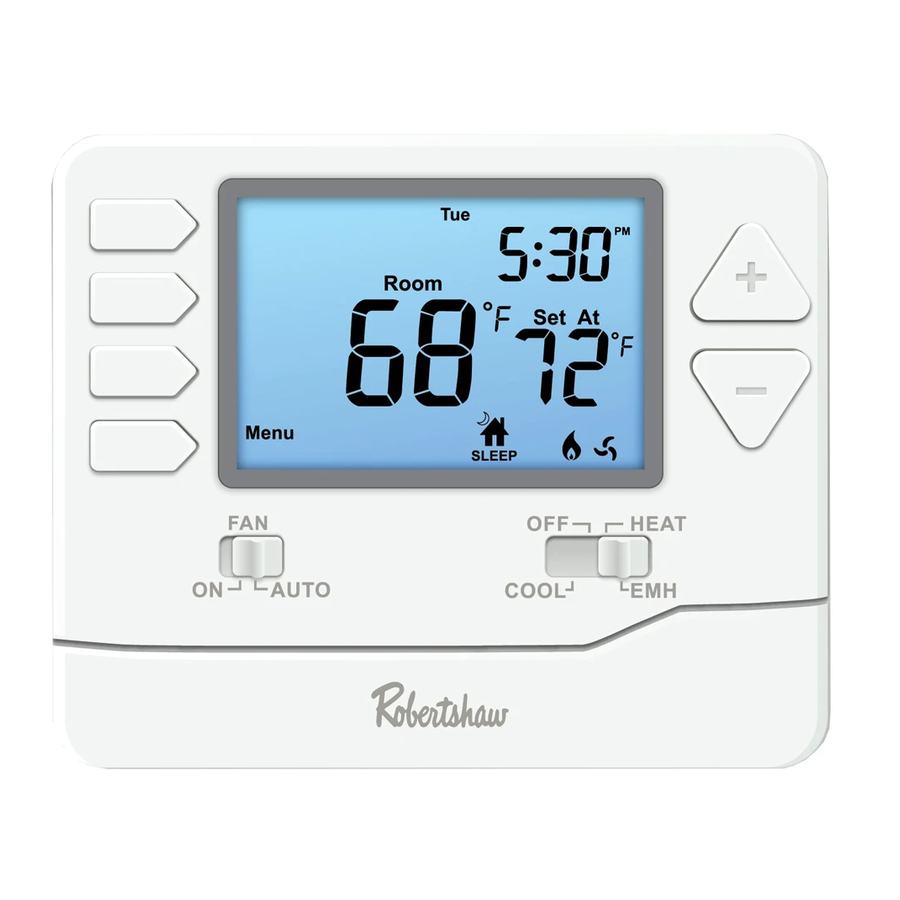

    REFERENCIA RÁPIDA DEL TERMOSTATO Familiarización con el termostato Muestra la temperatura del Mantener: Días de la semana punto de ajuste seleccionada Aparece cuando y hora. Room por el usuario. el programa del Set At termostato se anula permanentemente. Sun Mon Tue Wed Thu Fri Sat Configuración Min Com On del técnico...

  • Página 6: Instalación De La Subbase

    INSTALACIÓN DE LA SUBBASE Precaución: Aviso sobre el mercurio: Nuestros productos no contienen Riesgo eléctrico mercurio. Sin embargo, si el No desconectar la producto que está reemplazando alimentación eléctrica antes contiene mercurio, deséchelo de comenzar a instalar este adecuadamente. Su autoridad producto puede provocar una local para la gestión de desechos descarga eléctrica o daños...

  • Página 7: Cableado

    CABLEADO 1. Apague la alimentación del sistema de calefacción/refrigeración Caja de Interruptor de la alimentación del disyuntores sistema de calefacción/refrigeración 2. Retire el termostato viejo Retire el termostato viejo, pero deje la placa de la pared con los cables conectados. No retire la placa de pared Designación de terminales...

  • Página 8: Rotule Los Cables Con Las Etiquetas

    CABLEADO 3. Rotule los cables con las etiquetas Rotule los cables con las etiquetas de cable suministradas a medida que los desconecta. Etiquetas de los cables Etiquetas de los cables Coloque estas etiquetas de los cables a cada cable con la designación del terminal correspondiente a medida que lo retira del termostato existente.

  • Página 9: Monte La Placa De Pared Para El Nuevo Termostato

    CABLEADO 5 Monte la placa de pared para el nuevo termostato Monte la placa de pared nueva con los tornillos y anclajes incluidos. Taladre agujeros de 3/16 pulgadas para paneles de yeso Taladre orificios de 3/16 pulgadas para yeso...

  • Página 10: Conecte Los Cables

    CABLEADO 6. Conecte los cables Simplemente empareje las etiquetas de los cables. Si las etiquetas no coinciden con las letras en el termostato, consulte “Cableado alternativo (sistemas convencionales)” en la página 9 y conecte los cables al terminal como se muestra (vea las notas a continuación).

  • Página 11: Cableado Alternativo (Sistemas Convencionales)

    CABLEADO Cableado alternativo (sistemas convencionales) Si las etiquetas no coinciden con las letras en el termostato, consulte la siguiente tabla y conecte los cables al terminal como se muestra aquí (vea las notas a continuación). Si los cables se conectarán tanto a los terminales RC como RH/R, retire el puente de metal. Si hay un cable C o X disponible, entonces puede conectarse con el terminal C.

  • Página 12: Designaciones De Los Terminales

    CABLEADO Advertencia: Precaución: Riesgo eléctrico Todos los componentes del sistema No desconectar la alimentación de control y la instalación del eléctrica antes de comenzar a termostato deben cumplir con los instalar este producto puede circuitos de Clase II según el Código provocar una descarga eléctrica o de NEC.
  • Página 13 CABLEADO Fuente de alimentación. Conexión común opcional de 24 V CA cuando el termostato se utiliza en modo de alimentación por pila. Sistema típico 2C/2F: 1 transformador Sistema típico 2C/2F: 2 transformadores QUITAR EL PUENTE (VIVO) (VIVO) RELÉ DEL RELÉ DEL COMPRESOR COMPRESOR RELÉ...
  • Página 14 CABLEADO Sistema típico de solo calor Sistema típico de solo frío (VIVO) (VIVO) RELÉ DEL COMPRESOR RELÉ DE RELÉ DEL CALOR VENTILADOR Sistema típico de bomba de calor 2C/2F sin auxiliar Sistema típico de solo calor con ventilador (VIVO) (VIVO) RELÉ...

  • Página 15: Menú De Configuración Del Técnico

    MENÚ DE CONFIGURACIÓN DEL TÉCNICO Menú de configuración del técnico Este termostato tiene un menú de configuración del técnico para facilitar la configuración del instalador. Para configurar el termostato para su aplicación particular: Presione el botón MENU (MENÚ) Presione sin soltar el botón TECH SET (CONFIGURACIÓN DE TÉCNICO) durante 3 segundos.
  • Página 16 MENÚ DE CONFIGURACIÓN DEL TÉCNICO Configuración del técnico La pantalla LCD mostrará Opciones de ajuste Predeterminado Puede ajustar el recordatorio Esta función hará parpadear de cambio de filtro desde OFF las letras FILT en la pantalla Next step (APAGADO) hasta 2000 horas después del tiempo de operación Recordatorio de tiempo de operación en...

  • Página 17: Configuración Del Técnico

    MENÚ DE CONFIGURACIÓN DEL TÉCNICO Configuración del técnico La pantalla LCD mostrará Opciones de ajuste Predeterminado Seleccionar ON (ENCENDIDO) no El retardo de ciclo corto del compresor Next step protege al compresor de ciclos cortos. Esta permitirá que el compresor se encienda Retardo de función no permitirá...
  • Página 18 MENÚ DE CONFIGURACIÓN DEL TÉCNICO Configuración del técnico La pantalla LCD mostrará Opciones de ajuste Predeterminado Seleccione F para indicar la Next step F para Fahrenheit temperatura en grados Fahrenheit o seleccione C para grados Celsius. C para Celsius F o C Prev step Puede seleccionar un ajuste de reloj Utilice las teclas...
  • Página 19 MENÚ DE CONFIGURACIÓN DEL TÉCNICO Configuración del técnico La pantalla LCD mostrará Opciones de ajuste Predeterminado Puede configurar este termos- tato para tener programación de 7 días, 5+1+1 o ninguna. Utilice la tecla para Next step Nota: Si se selecciona la seleccionar 7d para 7 días, opción de 7d, en Set Schedule 5d para 5+1+1 o Od para no...

  • Página 20: Coloque La Cubierta E Instale La Pila

    COLOQUE LA CUBIERTA E INSTALE LA PILA Coloque la cubierta Alinee las 4 pestañas de la subbase con las ranuras correspondientes en la parte posterior del termostato; a continuación, presione suavemente hasta que el termostato encaje en su Room Set At lugar con un chasquido.

  • Página 21: Ajustar La Hora

    PROGRAMACIÓN Ajustar la hora Siga los pasos a continuación para configurar el día de la semana y la hora actual: 1. Presione MENU (MENÚ). 2. Presione SET TIME (AJUSTAR HORA). 3. El día de la semana parpadeará. Utilice la tecla para seleccionar el día de la semana.

  • Página 22: Programa Predeterminado De Fábrica

    PROGRAMACIÓN Programa predeterminado de fábrica Temperatura de Temperatura de Día de la punto de ajuste punto de ajuste Hora Eventos semana (Calor) (Frío) 70 °F (21 °C) 75 °F (24 °C) Día entre Despertar 6 a.m. semana 62 °F (17 °C) 8 a.m.
  • Página 23 PROGRAMACIÓN Puede usar la tabla que se presenta a continuación para planificar su horario de programa personalizado. Tabla de programación Temperatura Temperatura Día de la de punto de de punto de Eventos Hora semana ajuste (Calor) ajuste (Frío) Día entre Despertar semana Salir...

  • Página 24: Establezca El Horario De Programa

    PROGRAMACIÓN Establezca el horario de programa Para personalizar su horario de programa, siga estos pasos Sábado: Día entre semana: 9. Repita los pasos 4 al 7 1. Seleccione HEAT (CALOR) o COOL (FRÍO) con el para los períodos WAKE interruptor del sistema. (DESPERTAR), LEAVE Nota: Tiene que programar calor y frío por separado.

  • Página 25: Especificaciones

    ESPECIFICACIONES Especificaciones Rango de visualización de temperatura .. 41 °F a 95 °F (5 °C a 35 °C) Rango de control de temperatura .... 44 °F a 90 °F (7 °C a 32 °C) Capacidad de carga ......... 1 amperio por terminal, 1.5 amperios máximo todos los terminales combinados Precisión de visualización ......
  • Página 28 Atención al cliente +1.800.304.6563 Servicio técnico +1.800.445.8299 Escanear con el años de teléfono para HVACCustomerService@robertshaw.com garantía obtener información 352-00305-001SP www.robertshaw.com • limitada de la garantía...
