- Página 1 RS8210 Manual de instalación...
-
Página 3: Tabla De Contenido
MANUAL DE INSTALACIÓN Gracias por comprar un termostato Robertshaw ® Este manual describirá cómo instalar y probar el termostato Robertshaw RS8210. Tipos de sistemas de termostato Calefacción a gas, aceite o eléctrica con aire acondicionado ADVERTENCIA SOBRE INFORMACIÓN Bombas de calor (con o sin calor auxiliar o de emergencia) -
Página 4: Ubicación De La Instalación
UBICACIÓN DE LA INSTALACIÓN Instale el termostato de 4 a 5 pies (1.2 a 1.5 metros) sobre el nivel del piso en un área con buena circulación de aire y temperatura promedio. Para instalaciones nuevas, instale el termostato en una pared interior, de 4 a 5 pies (1.2 a 1.5 metros) sobre el nivel del piso. -
Página 5: Referencia Rápida Del Termostato

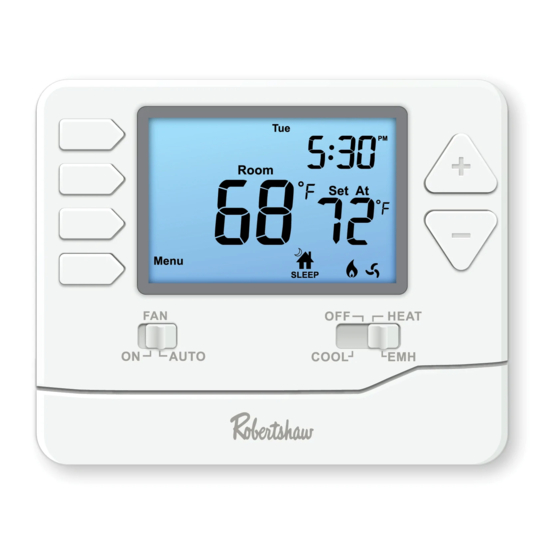

REFERENCIA RÁPIDA DEL TERMOSTATO Familiarizándose con su termostato Muestra la temperatura Días de la semana inicial seleccionable y hora. Hold (Pausa): Room por el usuario. Se muestra cuando se anula Sun Mon Tue Wed Thu Fri Sat Tech Set el programa del Min Com On Next termostato. -
Página 6: Instalación De La Tapa Eléctrica
INSTALACIÓN DE LA TAPA ELÉCTRICA Precaución: Aviso de mercurio: Peligro de electricidad Este producto está libre de mercurio. Sin embargo, si este producto reemplaza Desconecte la energía antes un control que contiene mercurio, debe de instalar este producto. desecharse adecuadamente. Póngase en Si no lo hace, puede provocar contacto con la autoridad de manejo de una descarga eléctrica o daños... -
Página 7: Cableado
CABLEADO 1 Apague la energía del sistema de calefacción / refrigeración Interruptor de alimentación Caja del disyuntor del sistema de calefacción / de circuito refrigeración 2 Retire el termostato viejo Retire el termostato viejo pero deje la tapa eléctrica con los cables conectados. No retire la tapa eléctrica Designación de terminales... -
Página 8: Marque Los Cables Con Etiquetas
CABLEADO 4 Separe la tapa eléctrica 3 Marque los cables con etiquetas del nuevo termostato Marque los cables existentes con las etiquetas Retire la tapa eléctrica del nuevo de cables suministradas a medida que los desconecta. termostato e instálela en la pared. Etiquetas de cableado Coloque estas etiquetas de cableado en cada cable con la designación de terminal correspondiente a medida... - Página 9 CABLEADO 5 Separe la tapa eléctrica del nuevo termostato Instale la nueva tapa eléctrica con los tornillos y anclas incluidos. Taladre orificios de 3/16 in en una placa de yeso Taladre orificios de 3/16 in en el yeso...
-
Página 10: Cómo Conectar Los Cables
CABLEADO 6 Cómo conectar los cables Simplemente haga coincidir las etiquetas de los cables. Si las etiquetas no coinciden con las letras del termostato, consulte “Cableado alternativo (sistemas convencionales)” en la página 9 y conéctelo al terminal como se muestra (vea las notas a continuación). Inserte los cables y apriete los tornillos Tornillo... -
Página 11: Cableado Alternativo (Sistemas Convencionales)
CABLEADO Cableado alternativo (sistemas convencionales) Si las etiquetas no coinciden con las letras del termostato, consulte la tabla a continuación y conéctelo al terminal como se muestra aquí (vea las notas a continuación). RH/R C O B RH/R Si el cable C o X está disponible, entonces puede conectarlo con el terminal C . Si no hay cable C o X, entonces no es necesario conectar con el terminal C. -
Página 12: Designaciones De Terminales
CABLEADO Designaciones de terminales Sistema de Sistema convencional bomba de calor 1 CALOR 1 FRÍO / 2 CALOR 1 FRÍO 1 CALOR 1 FRÍO / 2 CALOR 1 FRÍO RH/R Transformador Alimentación Transformador Alimentación Transformador Común Transformador Común Válvula de inversión Energizado en CALOR Energizado en CALOR Válvula de inversión... - Página 13 CABLEADO Fuente de alimentación. Utilice los terminales O o B para la válvula de inversión. Conexión común opcional de 24 V CA cuando el termostato se utiliza en modo de alimentación por batería. Puente (no incluido). Sistema de bomba de calor 2H / 1C Nota: En muchos sistemas sin calor de emergencia se puede utilizar un puente...
- Página 14 CABLEADO Sistema típico de bomba de calor 2H / 1C con calor de emergencia separado (VIVO) RELÉ DE COMPRESOR VÁLVULA DE INVERSIÓN RELÉ DE DE ENFRIAMIENTO EMERGENCIA VÁLVULA DE INVERSIÓN RELÉ DE DE CALEFACCIÓN VENTILADOR AUXILIAR Sistema convencional (La bomba de calor está en OFF 1H / 1C, 2H / 1C en la configuración del técnico) Nota:...
-
Página 15: Menú De Configuración Del Instalador
MENÚ DE CONFIGURACIÓN DEL INSTALADOR Menú de configuración del instalador Este termostato tiene un menú de configuración del instalador para una fácil configuración. Siga el procedimiento a continuación para configurar el termostato para que coincida con el sistema de calefacción / refrigeración específico. Presione MENU (MENÚ). - Página 16 MENÚ DE CONFIGURACIÓN DEL INSTALADOR Configuración Característica Descripción de Característica Pantalla Opciones de ajuste predeterminada de fábrica El recordatorio de cambio de filtro Esta configuración parpadeará se puede ajustar desde OFF (APAGADO) FILT (FILTRO) en la pantalla después Next Step Recordatorio hasta 2000 horas en incrementos de 50 de que transcurra el tiempo de...
- Página 17 MENÚ DE CONFIGURACIÓN DEL INSTALADOR Configuración Característica Descripción de Característica Pantalla Opciones de ajuste predeterminada de fábrica El ajuste de retardo de ciclo corto Next Step Com Delay Retardo de del compresor no permitirá que el El ajuste de retardo de ciclo corto ciclo corto compresor se encienda durante del compresor se puede eliminar...
- Página 18 MENÚ DE CONFIGURACIÓN DEL INSTALADOR Configuración Pantalla Opciones de ajuste Predeterminado Seleccione F para la Next Step visualización de la Room F para Fahrenheit, F o C temperatura en Fahrenheit C para Celsius o seleccione C para la Prev Step visualización en Celsius.
-
Página 19: Monte El Termostato E Instale Las Baterías
MONTE EL TERMOSTATO E INSTALE LAS BATERÍAS Montaje del termostato Alinee las 4 pestañas de la placa frontal con las ranuras correspondientes en la parte posterior del termostato; luego presione suavemente hasta que el termostato encaje en su lugar. Room Set At Menu SLEEP... -
Página 20: Programación
PROGRAMACIÓN Cómo establecer la hora del día y el día de la semana Presione MENU (MENÚ). Presione SET TIME (ESTABLECER LA HORA). El día de la semana parpadeará. Use para seleccionar el día actual de la semana. Presione NEXT STEP (PASO SIGUIENTE). La hora actual parpadeará. -
Página 21: Especificaciones
ESPECIFICACIONES Especificaciones Rango de visualización de temperatura ...41 °F hasta 95 °F (5 °C hasta 35 °C) Rango de control de temperatura ....44 °F hasta 90 °F (7 °C hasta 32 °C) Capacidad de carga ..........1 amperio por terminal, máximo de 1.5 amperios para todos los terminales combinados Precisión de visualización .........±... - Página 24 HVACCustomerService@robertshaw.com para escanear limitada to Scan for Limited la información www.robertshaw.com • 352-XXXX-XXX 352-00302-001SP Rev. B Warranty Info de 6 años Warranty sobre la garantía © 2021 Robertshaw Controls Company. Robertshaw es una marca comercial de Robertshaw Controls Company. ®...
