lImpIEza dEl dIStrIBUIdor dE VaSoS

el distribuidor de vasos está concebido de manera tal de
poder ser desmontado fácilmente para las operaciones
de mantenimiento,
es posible desmontar sin el uso de herramientas cada
una de las columnas del encolumnador de vasos y del
anillo de caída.
El anillo de caída de los vasos no se debe abrir para la
limpieza normal.
en caso fuera necesario intervenir, en la fase de nuevo
montaje es necesario prestar atención a:
- alinear la muesca sobre el engranaje de actuación
del microinterruptor con la flecha del soporte de los
tornillos sin fin.
- Respetar la orientación de los tornillos sin fin en fun-
ción de la dimensión del vaso como se ilustra.

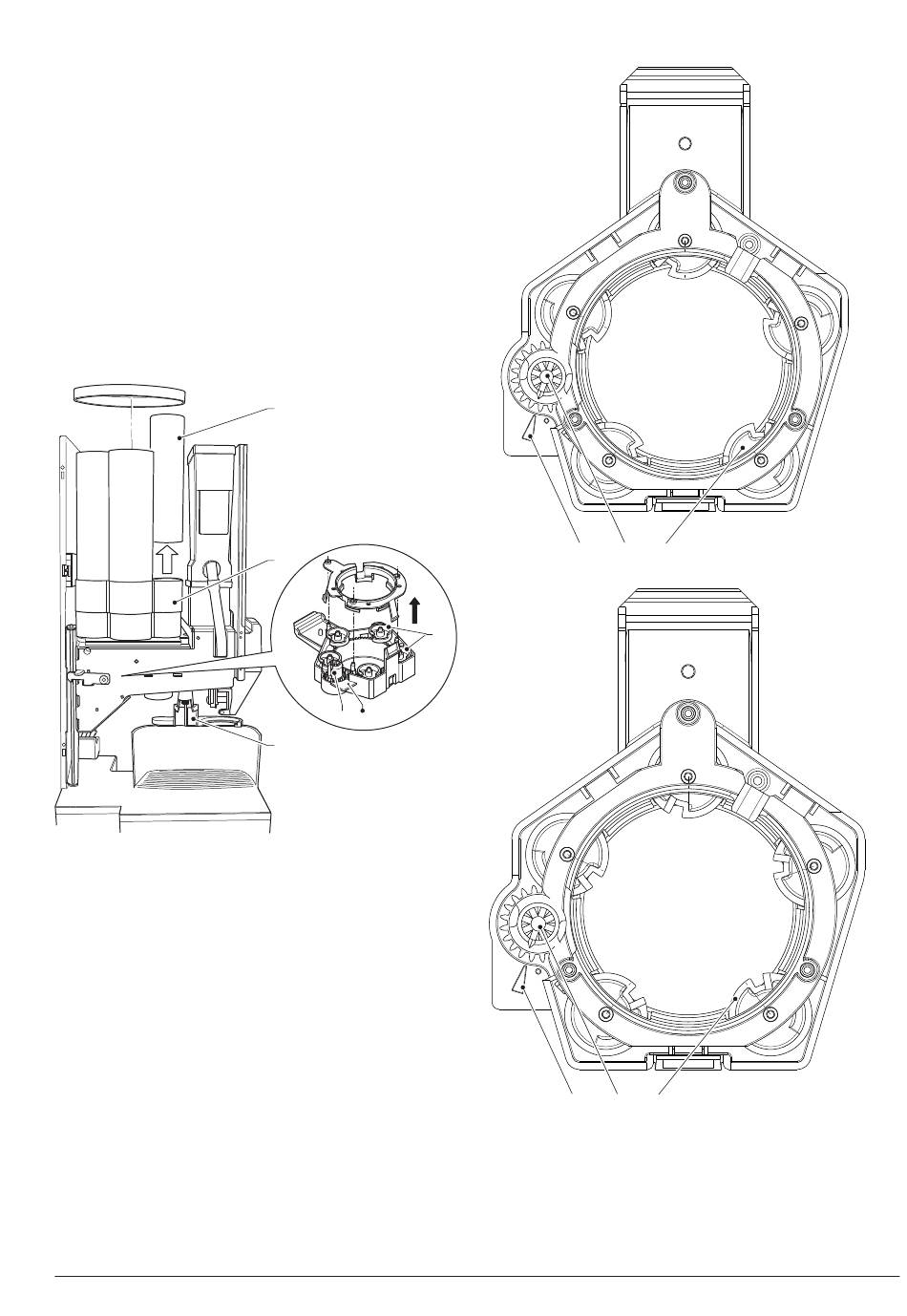

Fig. 29
1- Brazo del transladador de vasos
2- Columna de vasos extraíble
3- Encolumnador de vasos
4- Engranaje de actuación
5- Soporte de los tornillos sin fin
6- Tornillos sin fin de caída de los vasos
© by N&W GLOBAL VENDING S.p.A.
2
3
6
4 5
1
o
riENtacióN DE loS torNilloS SiN fiN
A (70-71 mm)
1 2
1 2
Fig. 30
A- Distribuidor de vasos ∅ 70-71 mm
B- Distribuidor de vasos ∅ 73-74 mm
1- Muescas de referencia
2- Engranaje de actuación
3- Tornillos sin fin de caída de los vasos
45
3
B (73-74 mm)
3
