Murphy SWICHGAGE OPL Series Manual De Instrucciones

Indicador de Presión y SWICHGAGE
Series OPL
Descripción
Los instrumentos de presión SWICHGAGE
Serie OPL son una combinación de
indicador con interruptores ajustables de
alto y bajo límite. Estos interruptores
pueden ser cableados directamente a
circuitos eléctricos para operar alarmas,
paros o arranque/paro de motores de
combustión interna y motores eléctricos.
Para la mayoría de las versiones está
disponible el cuerpo para montaje exterior o
para montaje en panel. Todas las versiones
se caracterizan por tener una carátula de 4-
1/2" (114 mm) para una fácil visualización.
Los interruptores de límite pueden ser
ajustados desde la
SWICHGAGE .
®
Los contactos de límite tienen movimiento
de autolimpieza para
continuidad eléctrica.
Otras versiones están disponibles (ver
página 2):
• Solo indicador sin contactos
(MURPHYGAGE )
®
• SWICHGAGE con
®
incorporado para operaciones de
arranque-paro.
Especificaciones
Cuerpo: Aluminio a prueba de intemperie.
®
Contactos: Vea página 3 para consultar
las capacidades de los contactos.
Carátula: 4-1/2" (114 mm) Números
blancos en fondo negro, escala dual
psi/kPa.
configuraciones de carátula. Consulte a la
fabrica.
Exactitud del indicador: ±2% para el
primer y último cuarto de la escala, ±1%
para la mitad central.
carátula del Mecanismo
inoxidable 302 y 304.
Lente: Policarbonato transparente.
asegurar la
Aguja: De alta visibilidad con centro de
calibración.
Conexión: Disponible en ¼ NPT y ½ NPT.
Vea Tabla B, página 5.
Elemento Sensor: Tubo de bourdon
seleccionable desde Bronce hasta Acero
relevador
Inoxidable 316. Ver Tabla B, página 5 para
las combinaciones del tubo de bourdon y
socket.
®
Carátula de 4-1/2 pulg. (114 mm)
Combinación de Indicador e Interruptores de Límite
para Presión Crítica
Contactos Límite de Alta y Baja Presión Visibles y
Ajustables

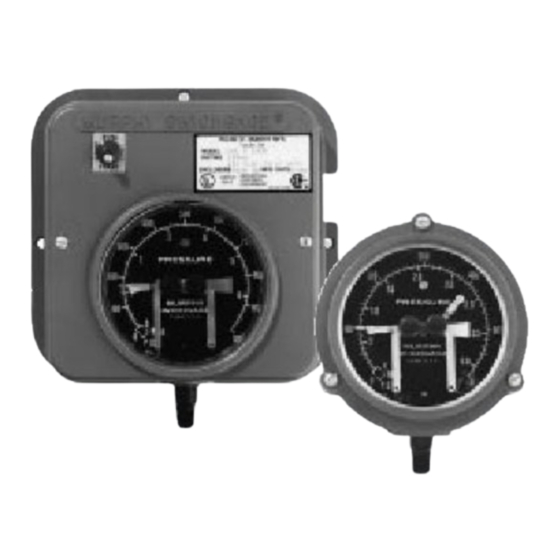

Versiones para Montaje Exterior o en Panel
Disponible Solo Indicador MURPHYGAGE
Versiones Disponibles con Relevador de Control
Están disponibles otras
de Movimiento: Acero
®
Información del Producto de
Selección
ADVERTENCIA: En la selección del
indicador SWICHGAGE apropiado se debe
®
considerar la aplicación de servicio, el
medio a ser sensado, capacidad eléctrica,
los requerimientos para áreas peligrosas y
las condiciones generales de operación.
Una selección y/o aplicación inapropiada
puede ser perjudicial para el indicador
SWICHGAGE y puede causar fallas en la
®
operación del sistema y posibles lesiones
personales o daños a equipos. En caso de
duda consulte a nuestro departamento de
Ventas o Ingeniería.
Garantía
Una garantía limitada por 2 años en
materiales y mano de obra es suministrada
con este producto Murphy. Los detalles
están disponibles sobre pedido y son
empacados en cada unidad.
∗ Las configuraciones seleccionadas son tripartitas.
Consulte a la fábrica para mayores detalles.
∗∗ Los productos mostrados en este boletín cumplen
con las normas EMC 89/336/EEC con relación a la
compatibilidad electromagnética.
OPL-96001B-SP
Revisado 02-03
Sección 05
(00-02-0029)
