Ditel SYROS SY24 Manual De Instrucciones página 22

Operation/standby mode
SV indication lamp is lit when the set value is shown
Control output status
Alarm status
Press for about 5s key
Símbolo de visualización
de parámetros
P-n1
SV-L
SV-H
dLY1
dLY2
A1hY
A2hY
A1oP
A2oP
dl-1
dl-2
STno
CoM
PYP
Ao-T
Ao-L
Ao-H
dSP1
a
dSP13
Nota 3) Desexcitación : Contactos abren cuando alarma ON

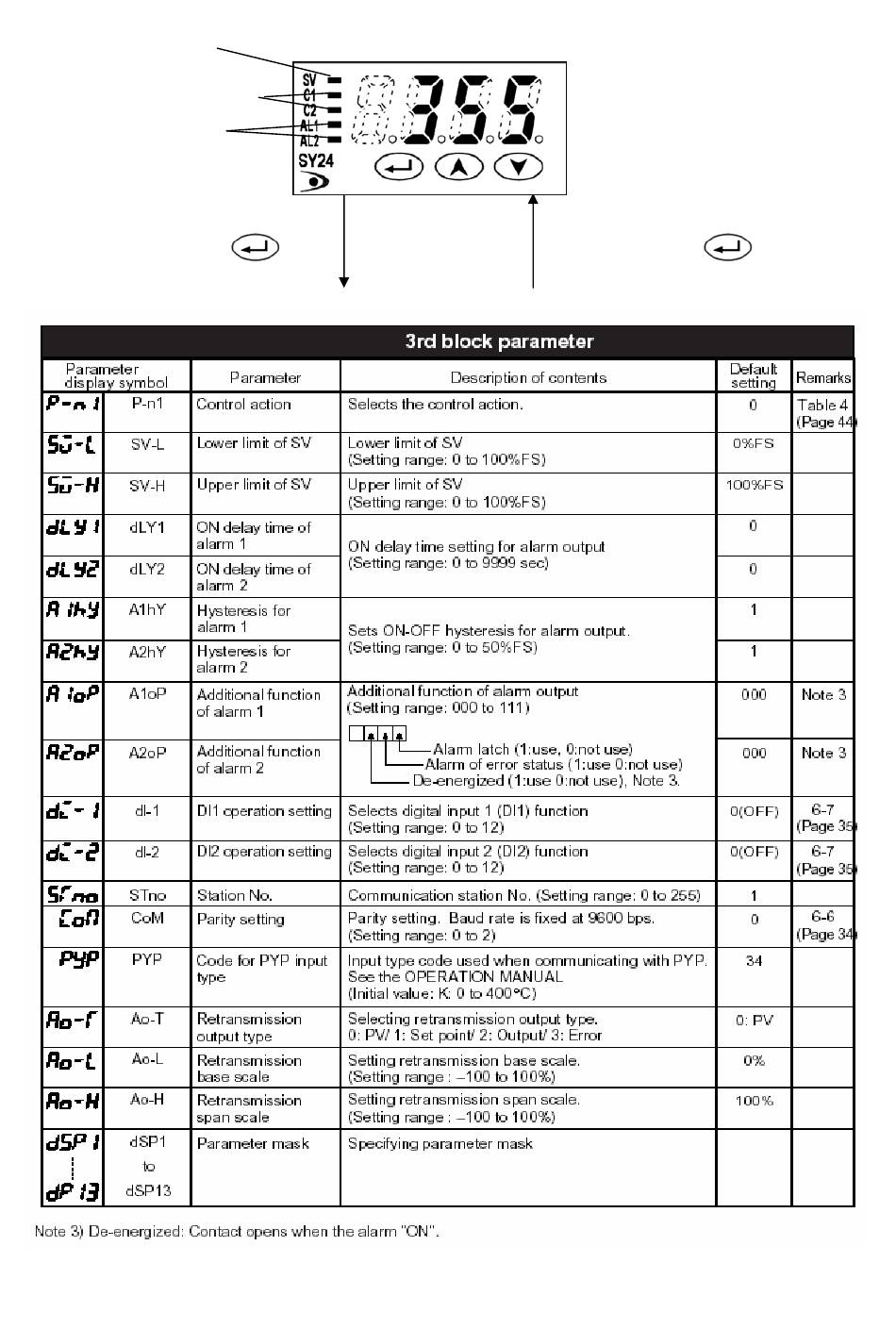

3 bloque de parámetros
er
Descripción
Parameter
Acción de control Selecciona tipo de control.
Limite inferior SV Limite inferior SV (Rango
ajuste: 0 a 100%FS)
Limite superior SV Limite superior SV (Rango
ajuste: 0 a 100%FS)
Tiempo de retardo Tiempo de retardo alarma
alarma 1 (Rango ajuste: 0 a 9999 s)
Tiempo de retardo
alarma 2
Histerisi alarma 1 Ajusta ON-OFF la histeresi
de la alarma
Histeresi alarma 2
(Rango ajuste: 0 a 50%FS)
Función adicional
alarma 1
Función adicional
alarma 2
Ajuste operación DI1 Selecciona entrada digital
1 (DI1)
(Rango de ajuste: 0 a 12)
Ajuste operación DI2 Selecciona entrada digital
2 (DI2)
(Rango ajuste: 0 a 12)
Nº estación (Rango ajuste: 0 a 255)
Ajuste paridad Ajuste paridad.fijo at 9600
bps.
(Rango ajuste: 0 a 2)
Código tipo de Código tipo de entrada al
entrada PYP comunicarse con PYP.
Consultar manual
(Valor inicial: K: 0 a 400 C)
Tipo de salida Selecciona tipo de salida
retransmisión retransmisión 0: PV/ 1: Set
point/ 2: Output/ 3: Error
Limite inferior salida Ajusta limite inferior salida
retransmisión retransmisión
(Rango ajuste : –100 a
100%)
Límite superior Ajusta límite superior
salida retransmisión salida retransmisión
(Rango ajuste : –100 a
100%)
Máscara de Especifica máscara de
parámetros parámetros
.
Some parameters
may not be displayed
on the screen,
depending upon the
types.
Press for about 2s key
valores defecto
0
0%FS
100%FS
0
0
1
1
000
000
0(OFF)
0(OFF)
1
0
34
0: PV
0%
100%
21
Parámetros
máscara
Tabla 4
(Pag 44)
Nota 3
Nota 3
6-7
(Pag 35)
6-7
(Pag 35)
6-6
(Pag 34)
