Peripheral Milling: Corrección de radio 3D con
orientación de la hta.
El TNC desplaza la hta. perpendicularmente a la dirección del
movimiento y perpendicularmente a la dirección de la hta. según la
suma de los valores delta DR (tabla de htas. y TOOL CALL). La dirección

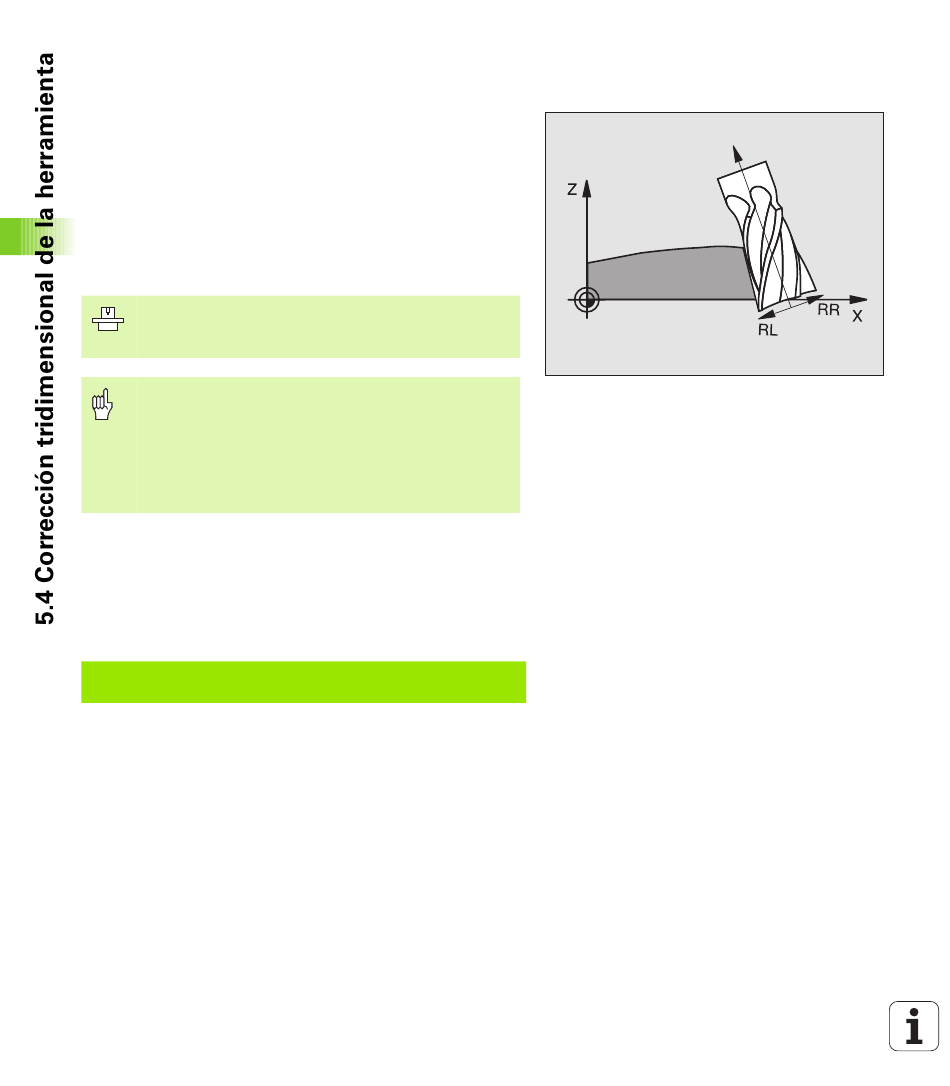

de la corrección se determina con la corrección de radio RL/RR (véase
la figura arriba a la decha, dirección de movimiento Y+). Para que el
TNC pueda alcanzar la orientación de la hta. indicada, debe activarse la
función auxiliar M128(véase "Conservar la posición del extremo de la
hta. durante el posicionamiento de los ejes basculantes (TCPM*):
M128" en pág.201). Entonces el TNC posiciona automáticamente los
ejes giratorios de la máquina de forma que la herramienta alcance la
orientación indicada con la corrección activada.
El TNC no puede posicionar automáticamente los ejes
giratorios en todas las máquinas. Rogamos consulten el
manual de su máquina.
¡Peligro de colisión!
En máquinas cuyos ejes giratorios tienen un margen de
desplazamiento limitado, pueden aparecer movimientos
en los posicionamientos automáticos, que precisen por
ejemplo, un giro de 180° de la mesa. Rogamos presten
atención al peligro de colisión del cabezal con la pieza o
con el medio de sujeción.
La orientación de la hta. se puede definir de dos formas:
n
En la frase LN mediante la indicación de los componentes TX, TY y
TZ
n
En la frase L mediante la indicación de las coordenadas de los ejes
giratorios
Ejemplo:Formato de frase con orientación de la herramienta
1 LN X+31,737 Y+21,954 Z+33,165
TX+0,0078922 TY-0,8764339 TZ+0,2590319 F1000 M128
LN: Recta con corrección 3D
coordenadas del punto final de la recta corregidas
X, Y, Z:
TX, TY, TZ: Componentes del vector normal para la orientación de
la hta.
F: avance
M: función auxiliar
