ESPEJO (ciclo 8)
El TNC puede realizar un mecanizado espejo en el plano de
mecanizado.
Activación
El ciclo espejo se activa a partir de su definición en el programa.
También actúa en el modo de funcionamiento Posicionamiento
manual. El TNC muestra los ejes espejo activados en la visualización
de estados adicional.
n
Si sólo se refleja un eje, se modifica el sentido de desplazamiento
de la hta. Esto no es válido en los ciclos fijos.
n
Cuando se reflejan dos ejes, no se modifica el sentido de
desplazamiento.

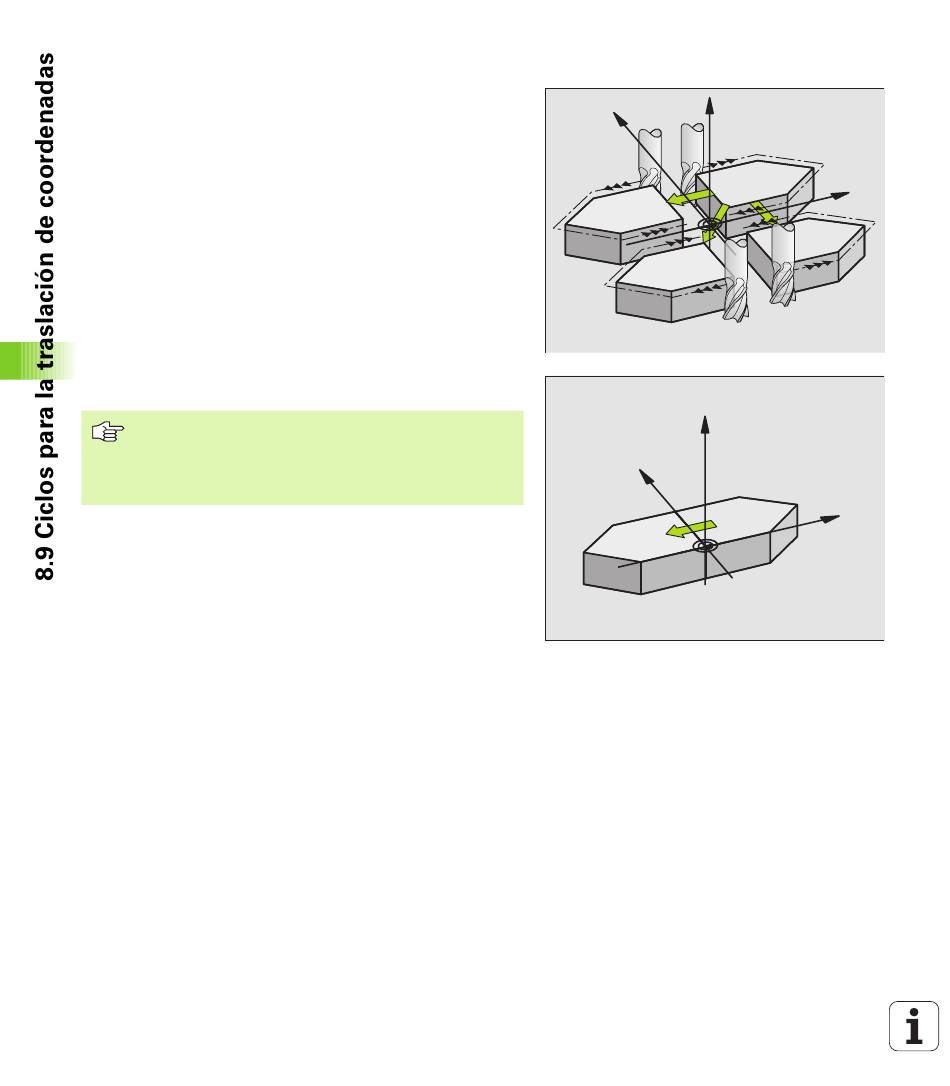

El resultado del espejo depende de la posición del punto cero:
n
El punto cero está sobre el contorno a reflejar: La trayectoria se
refleja directamente en el punto cero,
n
El punto cero está fuera del contorno a reflejar: La trayectoria se
prolonga;
Si sólo se refleja un eje, se modifica el sentido de
desplazamiento en los nuevos ciclos fijos con números de
200. En ciclos anteriores de mecanizado, como por ej. el
ciclo 4 FRESADO DE CAJERAS, permanece el mismo
sentido de desplazamiento.
