PREPARACIÓN PARA LAS CONEXIONES DE POTENCIA EXTERNAS
8.2

Enrutamiento de las barras de suministro en los bastidores FR 13 y FR14

Véanse en las siguientes ilustraciones la forma de enlutar las barras entrantes hasta las reactan-
cias de alterna del armario. Tabla 20 proporciona las dimensiones de las barras empleadas. Instale
una barra en cada polo de la reactancia de alterna, véase Figura 16.

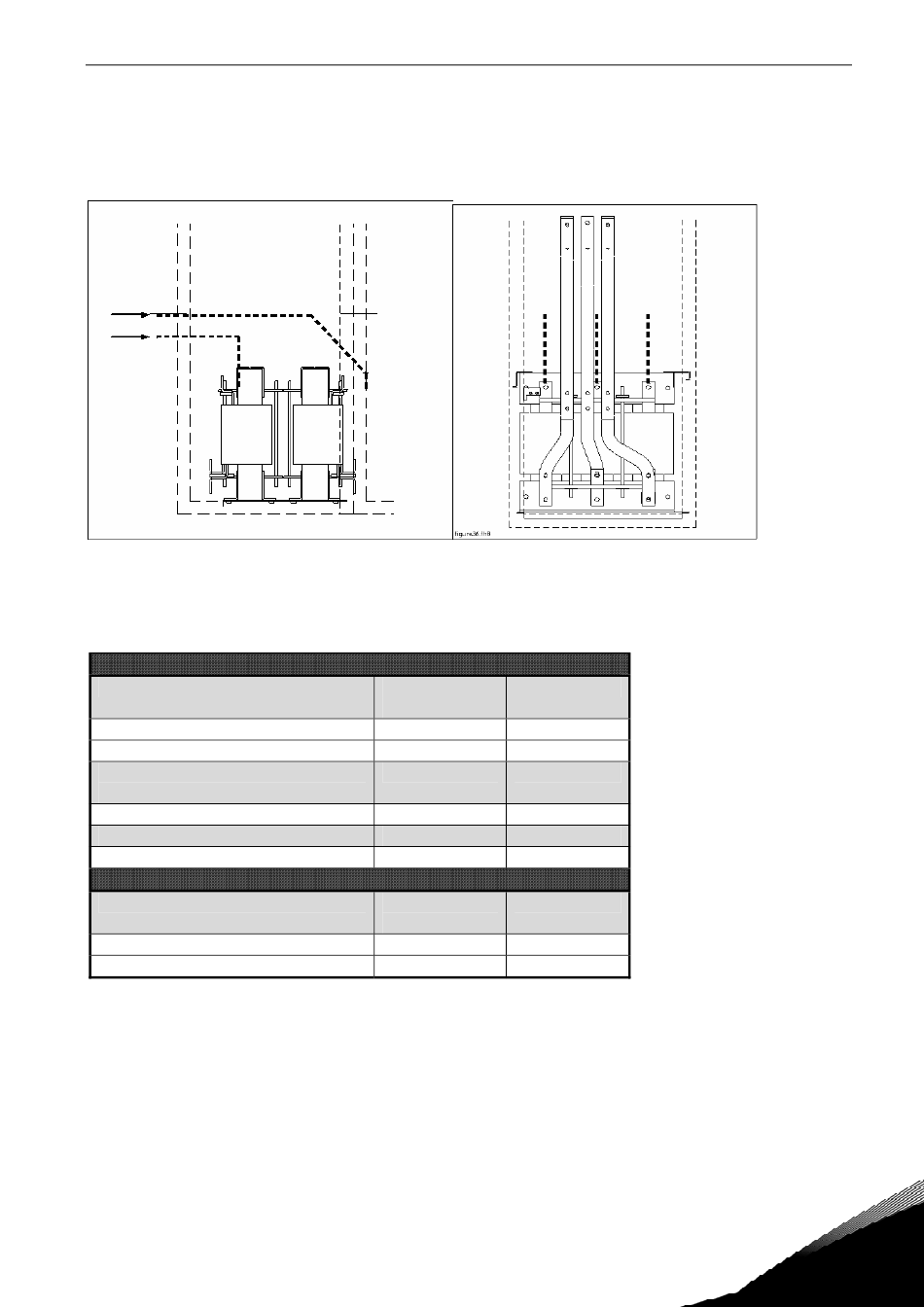

Figura 31. Enrutamiento de las barras entrantes visto desde la parte delantera (izquierda)
y lateral (derecha)
NOTA: Recomendamos cerrar la pared del armario entre el armario de NFE y el del inversor con el
fin de evitar la circulación de aire caliente y el consecuente sobrecalentamiento.
Rango de tensión 400-500V
Producto
NXP1150 5
NXP1300 5...NXP1450 5
NXP1300 5...NXP1450 5 (12 imp.)
NXP1500 5
NXP1500 5 (12 imp.)
NXP1770 5...NXP2150 5
Rango de tensión 525-690V
Producto
NXP0920 6...NXP1180 6
NXP1900 6...NXP2250 6
Tabla 20. Dimensiones de las barras de cobre
Asistencia 24 horas +34 686 968 397 • Correo electrónico: vacon@vacon.es
Barra Cu, Total barras
tamaño
40*6 mm
40*6 mm
40*6 mm
40*6 mm
40*6 mm
40*6 mm
Barra Cu, Total barras
tamaño
40*6 mm
40*6 mm
6
9
12
9
12
12
6
12
vacon • 37
