Cómo programar una zona de descarga
Ejemplo

Ejemplo de programación de un módulo de control programado como un circuito de descarga
formato C para la zona de descarga R5.

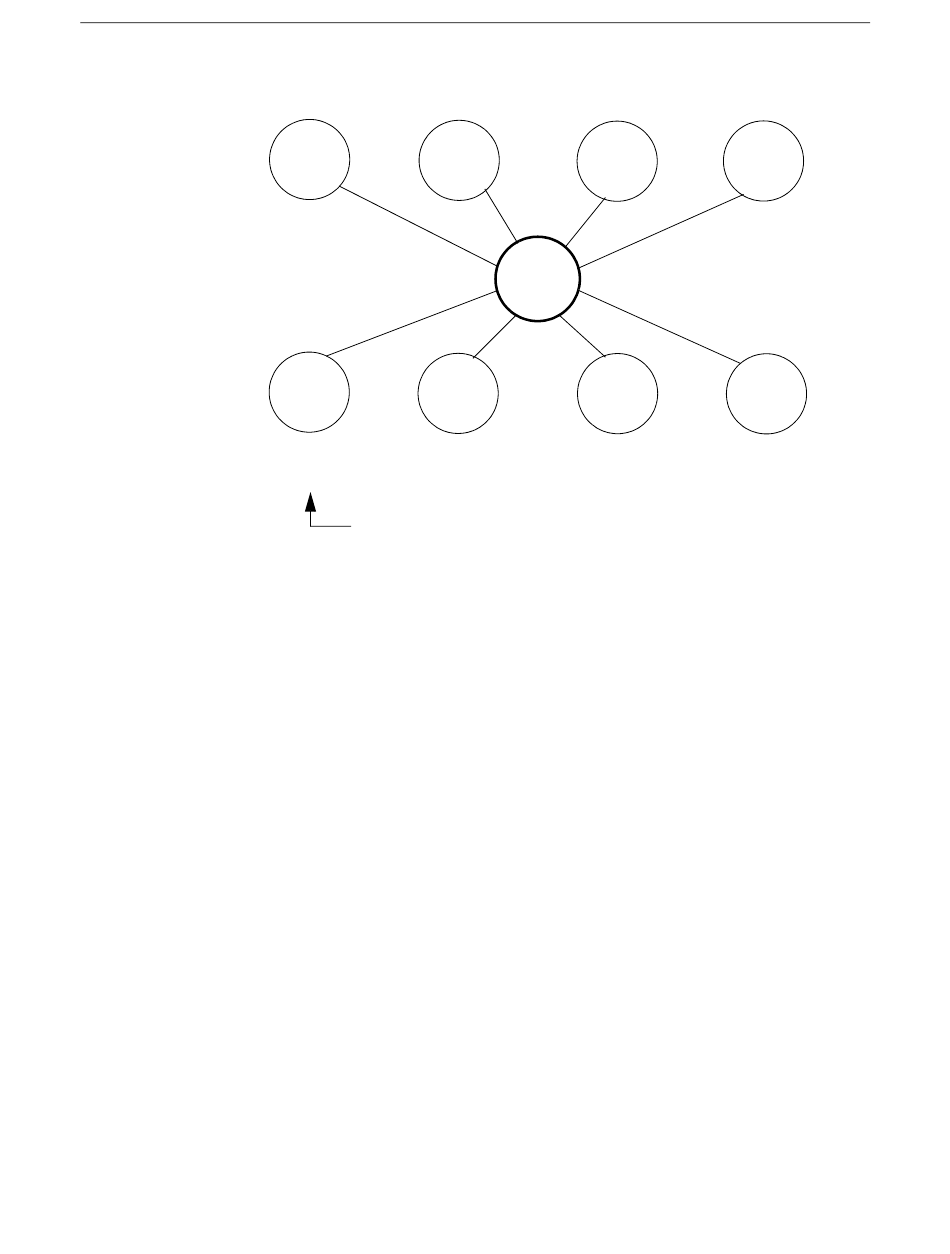

Figura A.17 Módulo de control configurado como un circuito de descarga formato C
Manual de Programación NFS-320/E/C — P/N 52746SP:D1 10/26/2011
Módulo de
Detector
monitoreo
Módulo de
control
Código de tipo Código de tipo
REL FORM C REL CIRCUIT
(Descarga formato C) (circuito de descarga)
Por ejemplo, un módulo de control, configurado como un relé de formato
C, se activa simultáneamente con otras salidas programadas para R5
(B01; B02) y el módulo de control con el código de tipo
Detector
R05
B01
B02
Código de tipo
REL CIRCUIT
(circuito de descarga)
Aplicaciones de descarga
Detector
Módulo de
control
Código de tipo
REL AUDIBLE
(descarga audible)
.
REL AUDIBLE
