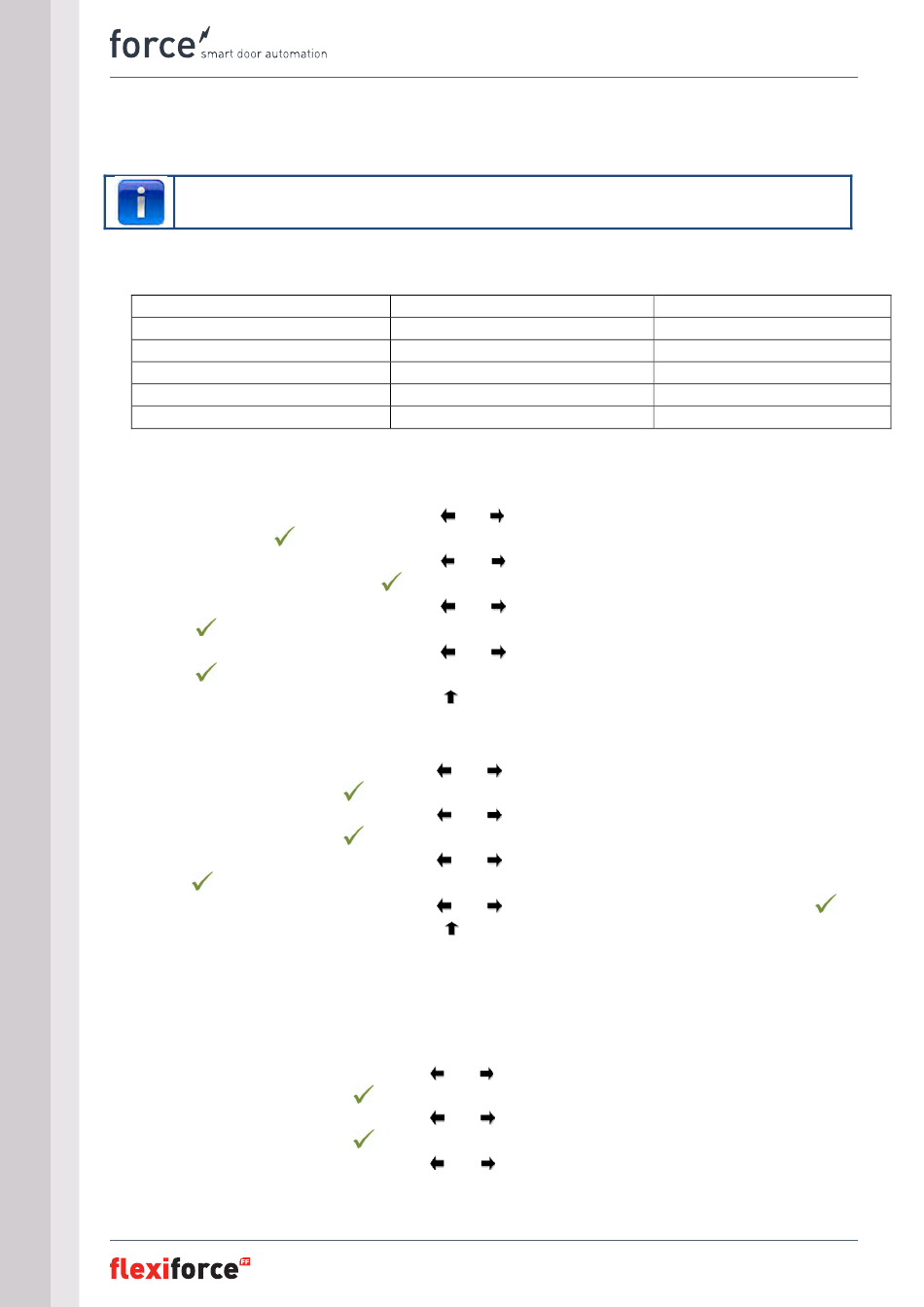

4.5. Lichtschranken
(wir verwenden beispielsweise die OS-IR)
Das ForceIQ ist für 2 Ausführungen geeignet.
Schliessen Sie die Lichtschranken, wie nachstehend dargestellt, an
OS-IR
Braun
(Sender)
Braun
(Empfänger)
Blau (
beide)
Gelb
Schwarz
Siehe auch Schaltplan.
Lichtschranke 1, Anschluss KL5:
Navigieren Sie mit Hilfe des Pfeils oder zum Menü „SICHERH. LEISTEN". Öffnen Sie das
Menü mit
Navigieren Sie mit Hilfe des Pfeils oder zur Option „4-DRAHT-LICHTS. DEAKTIVIERT" .
Öffnen Sie das Menü mit
Navigieren Sie mit Hilfe des Pfeils oder zur Option „NICHT GETESTET" . Bestätigen Sie mit
.
Navigieren Sie mit Hilfe des Pfeils oder zur Option „VOLLUMKEHR AB" Bestätigen Sie mit
.
Drücken Sie zweimal auf den Pfeil , um in den Manövriermodus zu wechseln.
Lichtschranke 2, Anschluss KL4:
• Navigieren Sie mit Hilfe des Pfeils oder zum Menü „SICHERH. LEISTEN".
Öffne das Menü mit
Navigieren Sie mit Hilfe des Pfeils oder zur Option „OSE2 EINSTELLEN".
Öffne das Menü mit
• Navigieren Sie mit Hilfe des Pfeils oder zur Option „4-DRAHT-LICHTS." Bestätigen Sie mit
.
• Navigieren Sie mit Hilfe des Pfeils oder zur Option „UMKEHR AB". Drücken Sie auf
• Drücken Sie zwei Mal auf den Pfeil , um in den Manövriermodus zu wechseln.
Deaktivieren Sie die Funktion der Lichtschranke 1 an der Montageposition des optischen Systems
Mit dieser Funktion können Sie die Lichtschranke ein- bzw. ausschalten.
• Navigieren Sie mit Hilfe des Pfeils oder zum Menü „SICHERH. LEISTEN".
Öffnen des Menüs mit
Navigieren Sie mit Hilfe des Pfeils oder zur Option „4-DRAHT-LICHTS. DEAKTIVIERT" .
Öffnen des Menüs mit
• Navigieren Sie mit Hilfe des Pfeils oder zur Option „NICHT GETESTET" aus.
.
.
.
.
www.flexiforce.com
ForceIQ KL4
4
3
1
2
1
manual – forceIQ
ForceIQ KL5
1
1
4
3
1
.
:
29
29
