3 Instalación mecánica
3.2

Montaje

Atención
El controlador de motor contiene condensadores (acumuladores de energía)
No desconectar los cables de conexión bajo tensión. Antes de los trabajos de montaje e
instalación:
1. Dejar sin tensión el equipo eléctrico mediante el interruptor principal y asegurarlo
contra reconexiones.
2. Tras la desconexión, se debe esperar al menos 1 minuto de tiempo de descarga y
comprobar que no hay tensión antes de acceder al controlador de motor.
Atención
Peligro de quemaduras por superficies calientes
Según la carga del controlador de motor, en la carcasa se pueden dar temperaturas de
> 80° C durante el funcionamiento.
• Tocar únicamente en estado desconectado y frío.
Nota
Asegurarse de que ni durante el montaje ni durante el funcionamiento caiga polvo
metálico o piezas de montaje (tornillos, tuercas, segmentos de conductos) en el
controlador de motor.
Para la fijación vertical en una placa de montaje de armario de
maniobra:
Para el controlador de motor CMMS-ST-C8-7-G2 no se
necesitan escuadras de fijación. La pared del fondo dispone de
opciones de fijación. La pared del fondo es parte del perfil del
disipador de calor y crea un paso de calor a la placa de
montaje.
Los controladores de motor de la familia CMMx están
diseñados de tal forma que, si se utilizan según el uso previsto
y se instalan debidamente, se pueden conectar en una placa
de montaje disipadora del calor.
• Montar el controlador de motor en el armario de maniobra
de la siguiente manera:
– posición de montaje vertical con los vertical cables de
alimentación [X9] hacia arriba
– Montaje en los taladros de sujeción con 2 tornillos M4.
Festo – GDCP-CMMS-ST-G2-HW-ES – 1404NH – Español

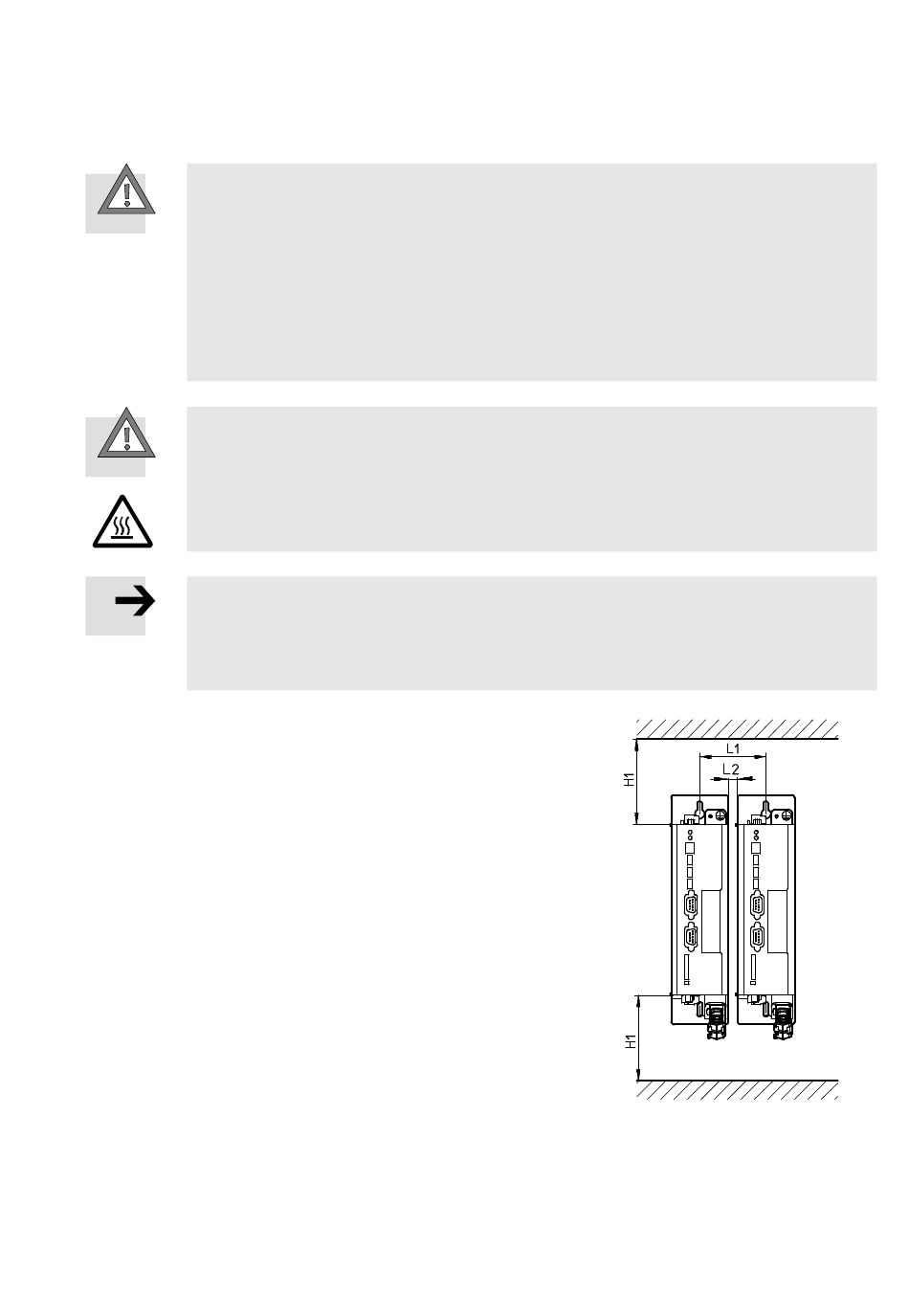

Fig. 3.2 Espacio libre de montaje
