Use el MMI para cambiar todos los ajustes de comunicaciones tales como la velocidad de bauds, bits de datos, bits de
parada y paridad. Los ajustes pueden cambiarse en forma local o remota. Si utiliza una computadora o un módem para
cambiar los ajustes, asegúrese que los ajustes de comunicaciones de su equipo son equivalentes a los del GPU-
2000R.
Defina los ajustes de comunicaciones (velocidad de bauds, [paridad, bits de datos, bits de parada]) para los puertos
delanteros y posteriores como sigue:
• Puerto delantero: 300, 1200, 2400, 4800 ó 9600 [n, 8, 1 o n, 8, 2]
• Puerto posterior: 300, 1200, 2400, 4800, 9600 ó 19,200 [n, 8, 1 o n, 8, 2 o e, 8, 1 o impar, 8, 1 o e, 7, 1 o n, 7, 2 o impar,
7, 1].
Configuración de los Puertos de Comunicaciones
La plataforma 2000R ofrece diversas variaciones de puertos de comunicaciones, tales como un RS-232 de
9 pines, RS-485, INCOM
respaldados por la fábrica para operación de la unidad en una red.
Los puertos RS-232 están disponibles en dos configuraciones diferentes: Aislados y No aislados. Los puertos aislados
ofrecen aislamiento entre el puerto de comunicaciones y el resto del relé.
El puerto COM 1 está configurado únicamente como puerto no aislado. Las unidades que tienen una pantalla
[visualizador] de MMI usan el puerto RS-232 en el panel frontal como COM 1, así que desactivan permanentemente el
puerto RS-232 marcado COM 1 en la parte posterior de la unidad. Las unidades que no tienen una pantalla de MMI
permiten al usuario seleccionar, mediante ajuste de puentes, ya sea el conector RS-232 frontal o el posterior (marcado
COM 1) para que actúe como COM 1.
El puerto COM 2 es de configuración no aislada y el puerto COM 3 es de configuración aislada. Vea la siguiente lista
de opciones para seleccionar la configuración más adecuada.
La serie 2000R también ofrece la innovadora capacidad de comunicaciones aisladas con RS-485 de ABB, disponible
si se instala la tarjeta de Comunicaciones Auxiliares. Esta configuración aislada de RS-485 brinda una excelente
calidad de las comunicaciones, recomendada para aplicaciones en zonas de alto ruido eléctrico o que requieren
cables de conexión de más de 10 pies (3 metros).
COM 1
COM 2
TYPE
PHASE
CATALOG NO.
GRD
SERIAL NO.
FREQ.
INST. BOOK
CONT.

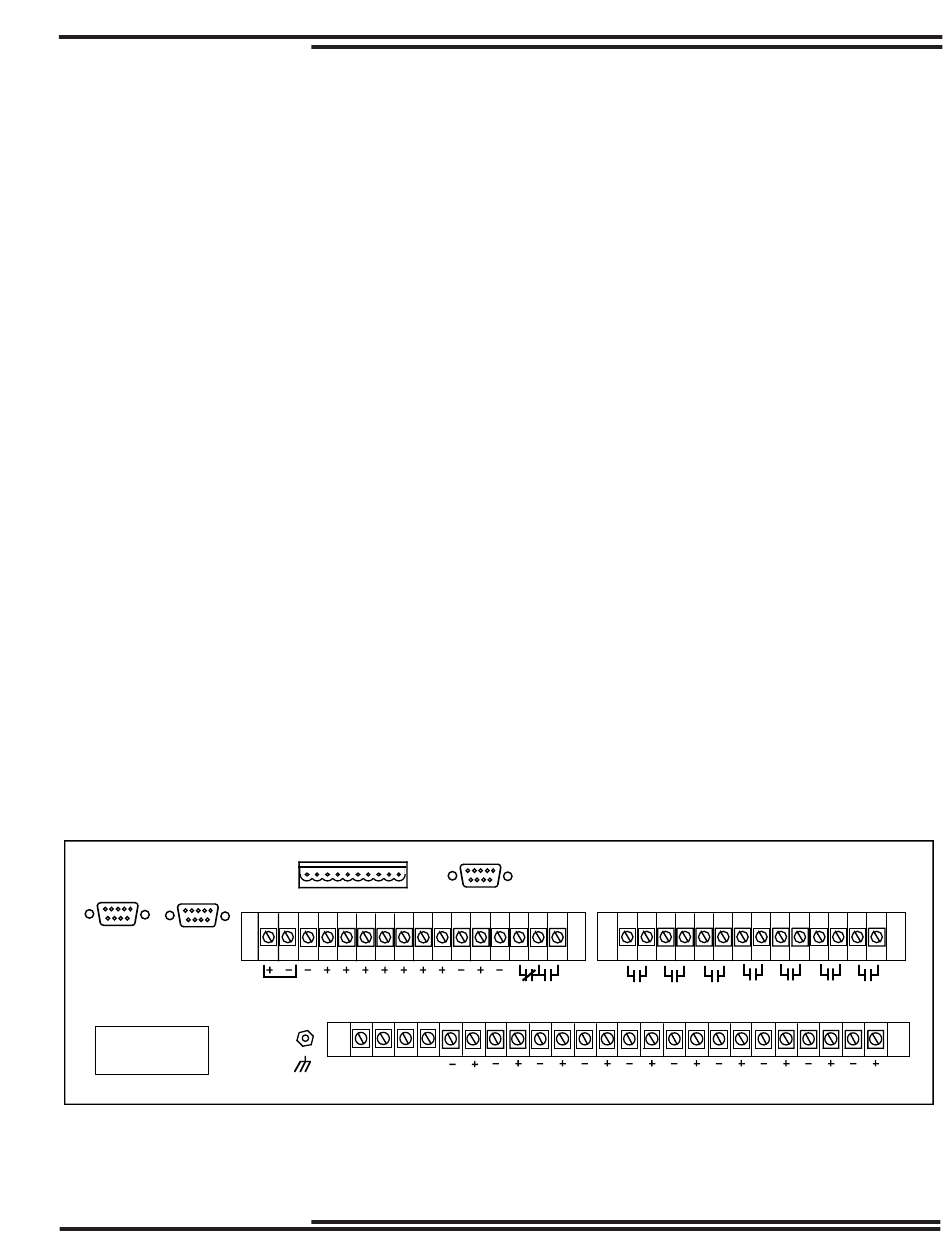

Figura 12-1. Puertos de Comunicaciones y Bloques de Terminales en la Parte Posterior
Comunicaciones e Información para Ordenar
™
y Modbus Plus
™
. Se dispone también de una lista de protocolos de comunicaciones comunes
5 5
5 7
5 9
6 1
6 3
AUX.
PORTS
5 6
5 8
6 0
6 2
6 4
1
2
3
4
5
6
7
8
9
COM-
IN
IN
IN
IN
IN
IN
VDC
MON
1
2
3
4
5
6
3 1
3 2
3 3
3 4
GND
VA
VB
VC
Unidad de Protección de Generadores ABB 2000R
COM 3
ISOLATED
1 0
1 1
1 2
1 3
1 4
1 5
1 6
IN
IN
7
8
SELF-CHECK
ALARM
3 5
3 6
3 7
3 8
3 9
4 0
4 1
4 2
VN
SENSOR 10
SENSOR 9
SENSOR 8
SENSOR 7
*
= OPTIONAL CONTACT CONFIGURATION
SELECTABLE N.O. OR N.C.
1 7
1 8
1 9
2 0
2 1
2 2
2 3
2 4
2 5
2 6
OUT 6
OUT 5
OUT 4
OUT 3
OUT 2
4 3
4 4
4 5
4 6
4 7
4 8
4 9
5 0
SENSOR 3
SENSOR 4
SENSOR 6
SENSOR 5
2 7
2 8
2 9
3 0
*
*
*
TRIP
OUT 1
5 1
5 2
5 3
5 4
SENSOR 2
SENSOR 1
12-3
