Unidad de Protección de Generadores ABB 2000R
Almacenamiento de Datos Oscilográficos (Captura de Forma de Onda)
Para realzar la capacidad de analizar condiciones de perturbaciones y fallas, el GPU-2000R puede suministrarse con
la característica de almacenamiento de datos oscilográficos de captura de forma de onda.
El usuario puede seleccionar el registro de cualquiera de las formas de onda analógicas disponibles en las entradas
analógicas al relé desde los transformadores de corriente y voltaje que se han conectado. El usuario selecciona las
fuentes de activación y también especifica el número de ciclos de datos pre-activación y post-activación a capturarse.
Las señales digitales asociadas con la operación de las funciones de protección del relé son también registradas. Los
datos recogidos son mantenidos en los elementos de memoria del relé hasta que se los transfiere a un archivo en su
PC. Un Programa de Análisis Oscilográfico separado se utiliza luego para exhibir las formas de onda. Este programa
de análisis se suministra cuando el relé ha sido ordenado con la característica de captura de forma de onda.

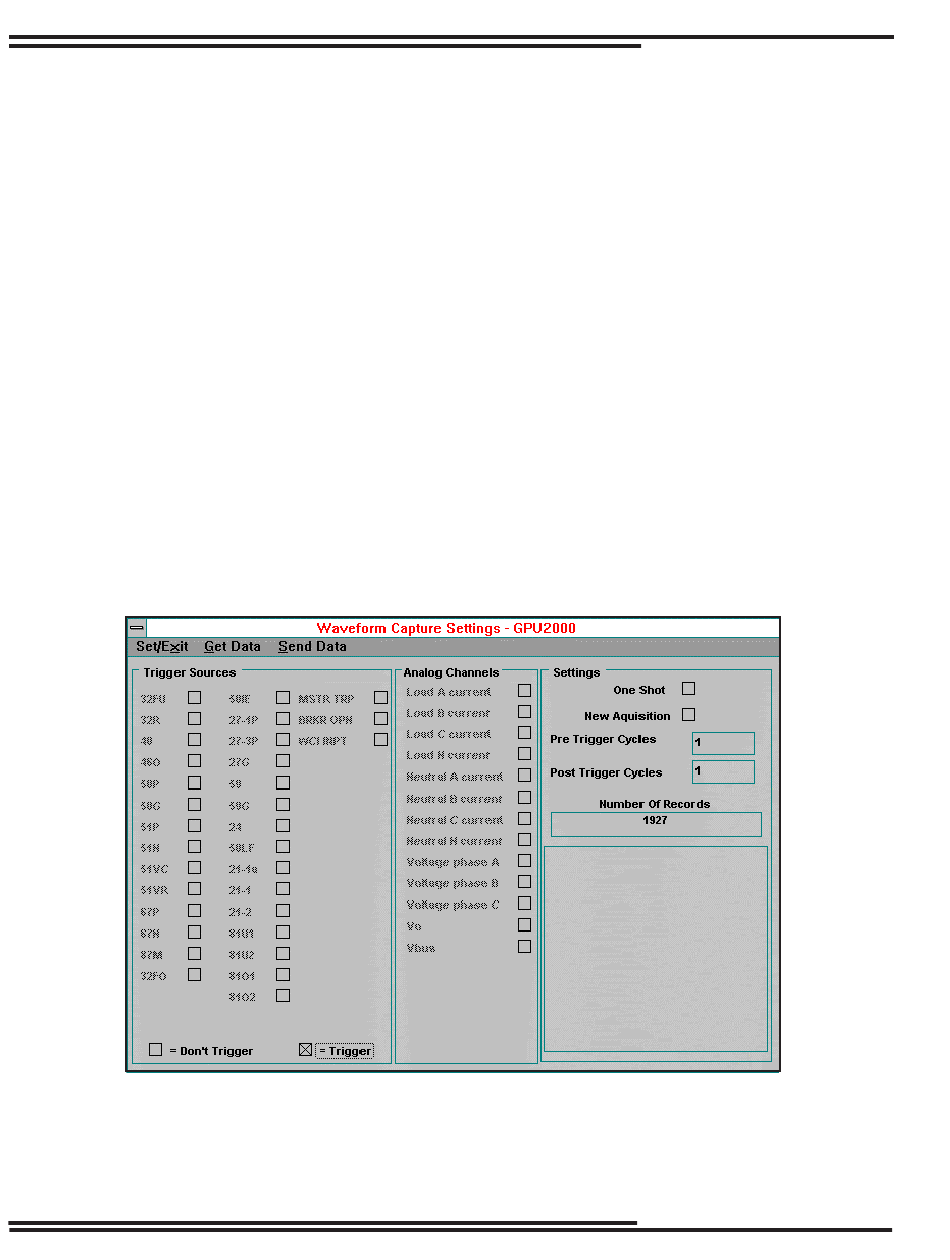

La Figura 11-3 muestra la visualización en la pantalla cuando se accede al ítem Waveform Capture Settings (ajustes
de captura de forma de onda) en el menú del programa GPUECP (programa de comunicaciones externo
del GPU).
Ponga una "X" en cada cuadro de los elementos de protección que usted desea que sirvan como fuentes de activación
para la captura de forma de onda. La operación de cualquiera de estos elementos iniciará una captura. Usted también
podrá activar la captura desde un cierre de contacto externo asignando una entrada de contacto a la función de
entrada programable WCI (véase la Sección 6).
Ponga una "X" en cada cuadro que representa las formas de onda de las entradas analógicas que desea capturar.
Figura 11-3. Ajustes de Captura de Forma de Onda
11-6
Características Opcionales
