Instalación Instalación
4 4
Instalación del bus en MOVIDRIVE® MDX61B Instalación del bus en MOVIDRIVE® MDX61B
PROFIBUS
(DFP21B)
Datos técnicos
DFP
PROFIBUS
DP
RUN
BUS
FAULT
ON
0
2
1
2
2
2
!
3
2
4
2
5
2
6
2
nc
ADDRESS
"
X30
PROFIBUS
DP
Asignación de
pines
20 20
Puede obtener información más detallada en el paquete de documentación para
PROFIBUS adquirible en SEW-EURODRIVE. Como ayuda a la planificación y
simplificación de la puesta en marcha, dicho paquete de documentación contiene los
archivos maestros de la unidad (GSD) y los archivos de tipo para MOVIDRIVE
Opción
Referencia de pieza
Material auxiliar para la puesta en marcha y
diagnóstico
Variante de protocolo
Velocidad de transmisión compatible en
baudios
Conexión
Terminación de bus
Dirección de estación
Archivo GSD
Número de identificación DP
Peso
1. LED verde: RUN
2. LED rojo: BUS FAULT
3. Interruptor DIP para el ajuste de la dirección de estación
4. Zócalo de 9 pines de tipo sub-D: Conexión de bus
Fig. 11: Asignación del conector sub-D de 9 pines conforme a EN 50170 V2
(1) Conector sub-D de 9 pines
(2) ¡Trence los cables de señal!
(3) ¡Es necesaria una conexión conductora entre la carcasa del conector y el apantallado!

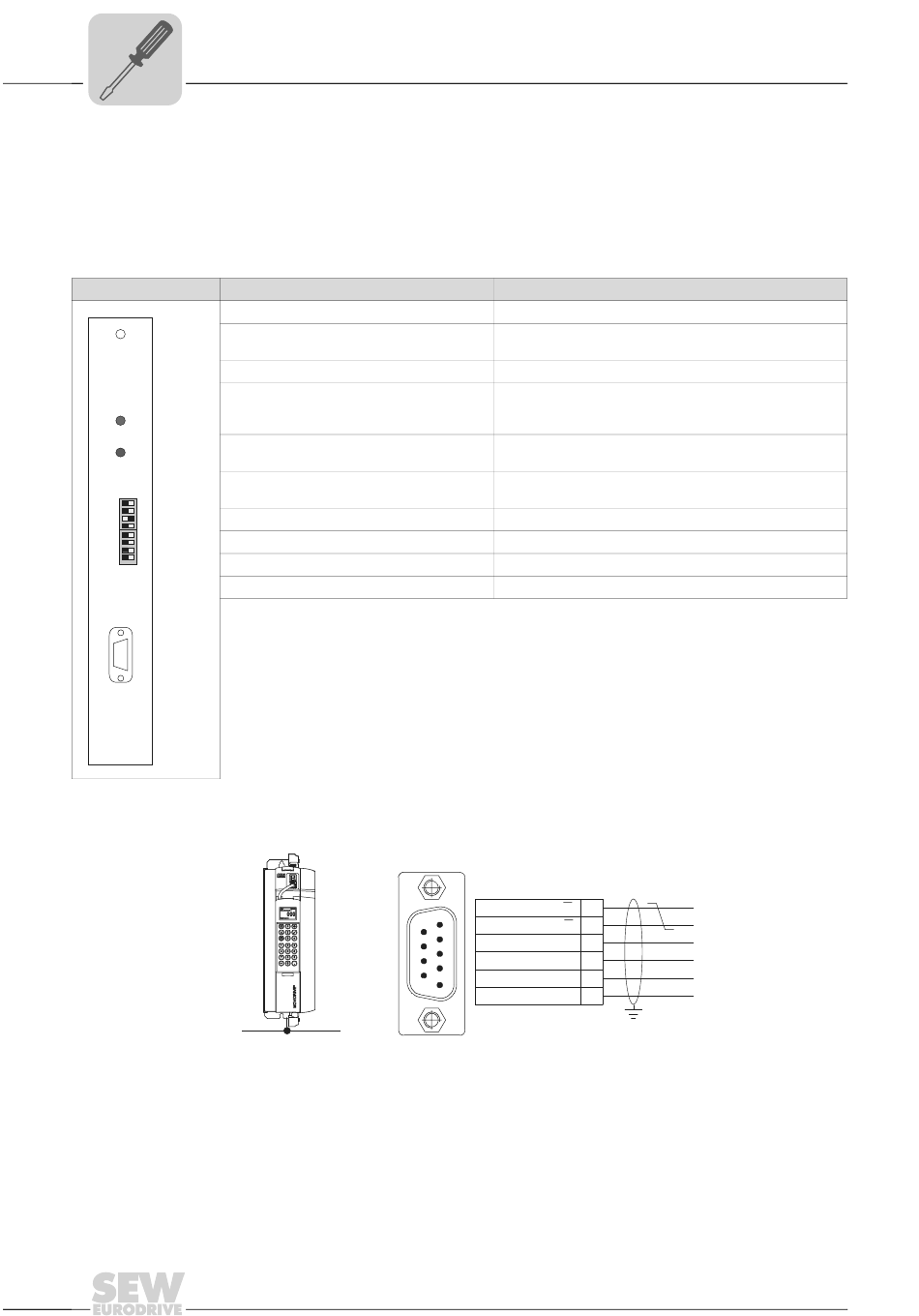

Interfaz de bus de campo PROFIBUS tipo DFP21B
824 240 2
Software de usuario MOVITOOLS y unidad de control
DBG60B
PROFIBUS DP conforme a EN 50170 V2 / DIN E 19245 T3
Reconocimiento automático de la velocidad de transmisión
en baudios de
9,6 kbaudios ... 12 Mbaudios
Zócalo de 9 pines de tipo sub-D
Asignación conforme a EN 50170 V2 / DIN 19245 T3
No integrada, debe ser llevada a cabo en el conector
PROFIBUS.
0...125 ajustable mediante interruptores DIP
SEW_6003.GSD
6003 hex = 24579 dec.
0,2 kg (0,44 lb)
(1)
RxD/TxD-P (B/ ) B 3
RxD/TxD-N (A/ ) A 8
CNTR-P 4
DGND (M5V) 5
VP (P5V) 6
9
DGND (M5V)
®
.
(2)
(3)
06506AXX
