Funcionamiento y mantenimiento Funcionamiento y mantenimiento
6 6
Diagramas de tiempos Diagramas de tiempos

Desplazamiento

62 62
DI1Ø
DI11
DI12
DI13
n [1/min]
n1
0
-n1
DO17
(1)

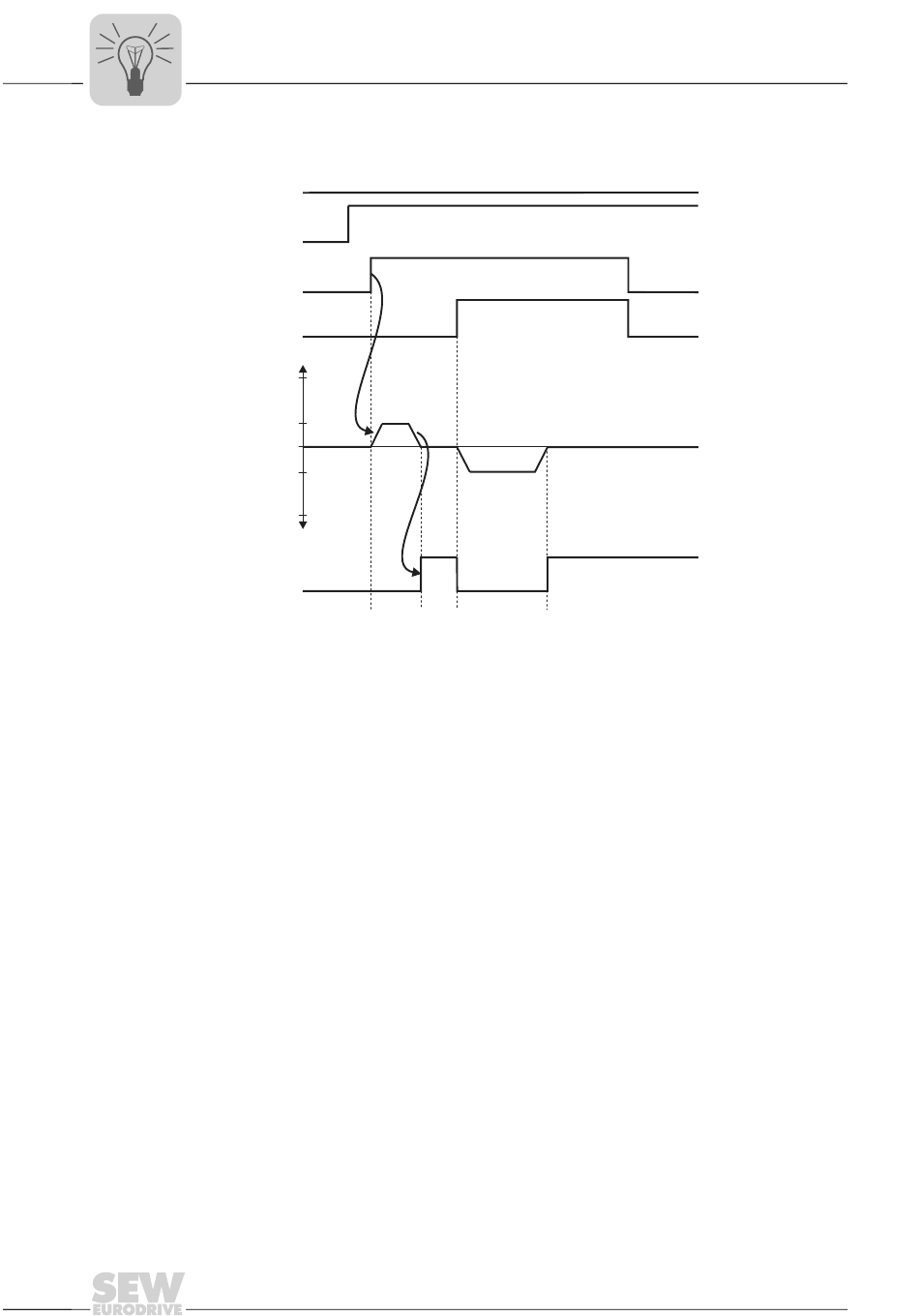

Fig. 48: Diagrama de tiempos del desplazamiento
DI1Ø = Selección de modo
DI11 = Selección de modo
DI12 = Iniciar el desplazamiento
DI13 = Seleccionar el viaje de desplazamiento
"0" = Posición de inicio,
"1" = Posición de estacionamiento
DO17 = Posición objetivo alcanzada
(2) (3) (4)
(1) = Inicio del viaje de desplazamiento
(2) = Objetivo = Posición de inicio alcanzada
(3) = Posición de estacionamiento seleccionada
como objetivo
(4) = Objetivo = Posición de estacionamiento
alcanzada
06440AXX
