- Página 1 ALL PUPIL II Instructions...
-
Página 2: Introducción
Introducción Nuestro más sincero agradecimiento por haber Thank you for purchasing the Keeler All Pupil II adquirido el oftalmoscopio indirecto All Pupil II, en Indirect Ophthalmoscope. We have taken the greatest cuyo diseño, desarrollo y fabricación Keeler ha puesto care in the design, development and manufacture of el máximo cuidado, de forma que sus usuarios... -
Página 3: Tabla De Contenido
Limpieza ..............42 Servicio..............42 Seguridad y Normas ..........42 Les rogamos se pongan en contacto con Keeler, caso que deseen un ejemplar de nuestro folleto titulado “Cómo utilizar un oftalmoscopio indirecto binocular”. Como parte de nuestra polÌtica de mejora continuada... -
Página 4: Descripción Del Producto

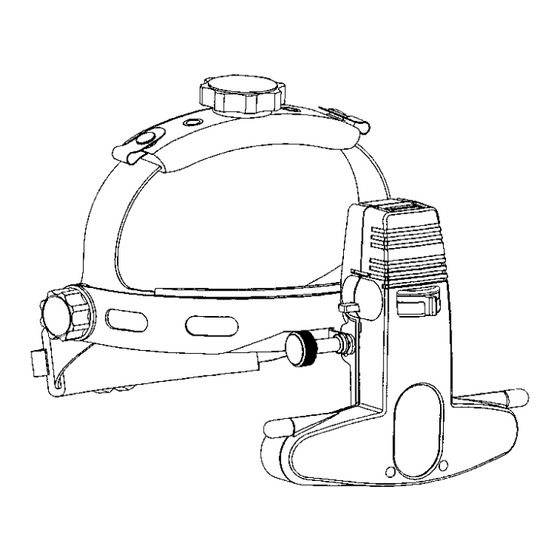

Descripción del producto Casco A Ajuste del diámetro del casco B Ajuste de la altura del casco C Forros almohadillados D Ajuste de bisagra del equipo óptico E Barra frontal F Ajuste de barra frontal Equipo óptico G Palanca reguladora de abertura H Barra selectora de filtro Control de alineamiento de la altura del espejo... - Página 5 Descripción del producto...
-
Página 6: Uso Del Equipo All Pupil
(F), tal como se indica en la Fig. 3. Fig 3 Sitúe el oftalmoscopio All Pupil II lo más cerca posible de los ojos, de forma que pueda conseguirse el mayor campo posible (Fig. 4), utilizando para ello el ajuste de bisagra (D), tal como se indica en la Fig. - Página 7 Uso del equipo All Pupil II Ajuste de la distancia interpupilar Dada la disociación existente en los ojos, debe· prestarse particular atención para conseguir que el equipo óptico se encuentre correctamente situado delante de cada ojo, debiendo colocarse siempre el selector de abertura al mayor espacio iluminado posible.
- Página 8 Uso del equipo All Pupil II Ajuste de la altura del espejo Mediante el ajuste del control de alineamiento del espejo (I), podrá situarse el haz lumÌnico a cualquier altura vertical dentro de la zona de visión. Selección de la palanca de control de abertura La palanca reguladora de la abertura (G) cambia el tamaño...
- Página 9 Uso del equipo All Pupil II Filtros incorporados Seleccione filtro o difusor, mediante el deslizamiento de la barra selectora de filtro (H) ubicada a cada lado del All Pupil Filtro sin rojo - Este filtro reduce la luz roja y, consiguientemente, muestra los vasos sanguÌneos en...
-
Página 10: Accesorios
Accesorios Espejo didáctico El montaje del espejo didáctico se realiza de la siguiente manera: A. Quite los tornillos del panel situado debajo de la ventana frontal, uti- lizando para ello el destornillador suministrado con el equipo. (fig 6) 1. Coloque la barra de montaje con el pasador hacia la derecha, ase- gurándola con los tornillos que se extrajo en el paso (A) (Fig. -
Página 11: B) Protector De Oculares
(Pieza Núm. EP39-53799). Lentes planas Si bien el equipo All Pupil II de Keeler se suministra con lentes de +2D como equipo estándar, se dispone de lentes planas, sí así se desea (Pieza Núm. EP39-53748). -
Página 12: Limpieza
Podrá realizar la limpieza del equipo óptico y ventana frontal de su oftalmoscopio All Pupil II utilizando el paño Keeler suministrado para este fin. Evite sumergir el instrumento en agua. El instrumento podrá limpiarse con un paño húmedo, si así... - Página 13 Es un hecho bien establecido que la exposición de los ojos a fuentes lumínicas intensas por períodos prolongados constituye un riesgo de que se produzcan fotolesiones retinianas. Son muchos los instrumen- tos oftalmicos que iluminan el ojo con luz intensa. La decisión sobre la intensidad del nivel de luz a utilizar en cualquier procedimiento deberá...
- Página 15 75020 Paris France Tel: 00 33 1 44 62 82 82 Fax: 00 33 1 44 62 82 83 DISTRIBUIDO POR: Keeler Instruments Inc 456 Parkway Broomall PA 19008, USA Toll Free: 1 800 523 5620 Tel: 610 353 4350...
