Q: despl. libre al final del ciclo
0: volver inicio, X del. Z
1: pos. antes cont. acab.
2: retirar en dist. de seg.
H: Tipo de líneas de corte
0: secc. corte const. – el contorno se desplaza por un valor
de aproximación constante (paralelo al eje)
1: lineas corte equidist. – las líneas de corte transcurren a
una distancia constante del contorno (paralelo al contorno).
El contorno será puesto a escala.
D: Omitir elementos (ver figura)
Otros formularios:
Información adicional:
Acceso al banco de datos de tecnología:
Tipo de mecanizado: Desbaste
parámetros influidos: F, S, E, P

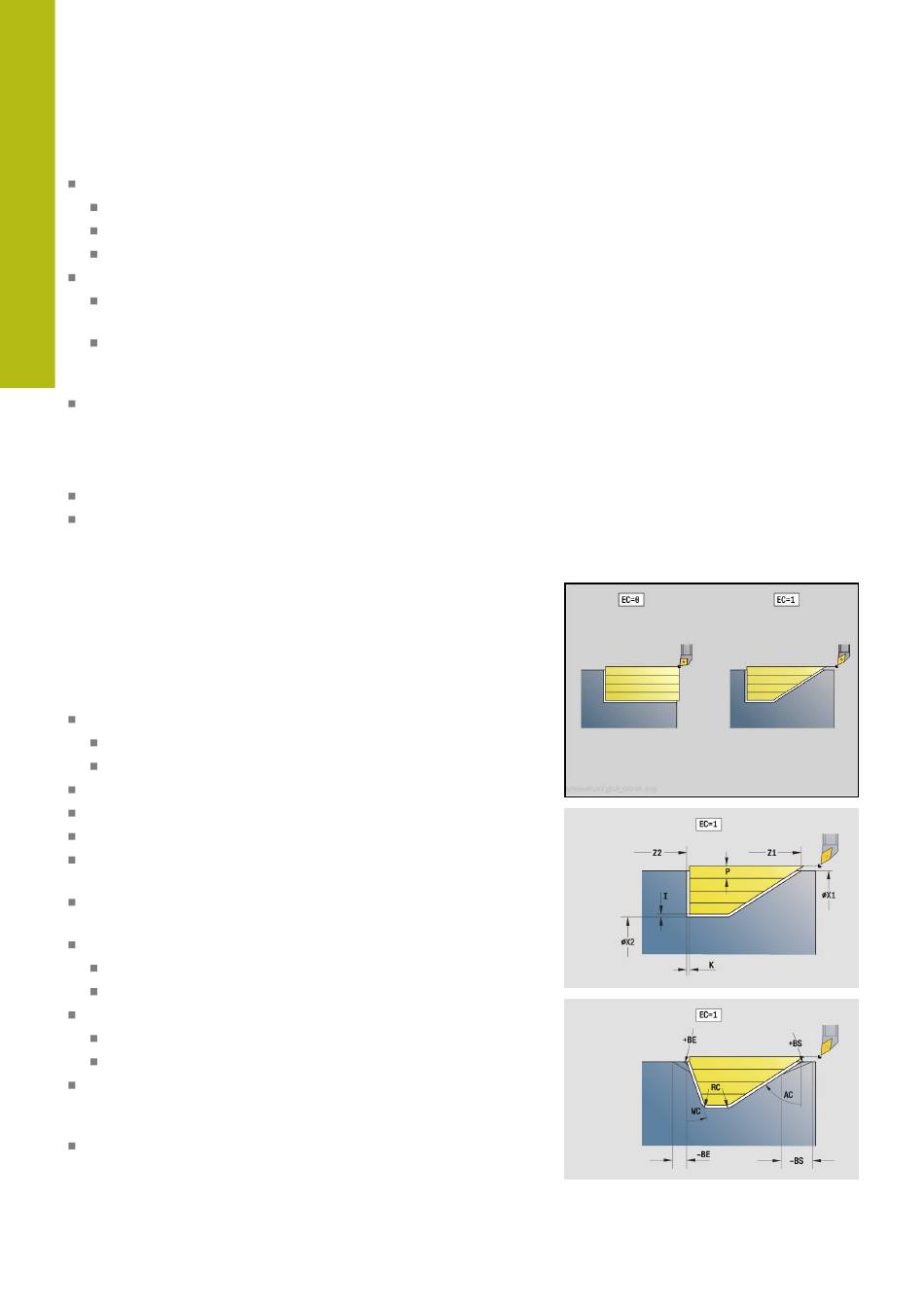

Unidad G810 Desbaste long., cont. directo

La unit mecaniza el contorno descrito con los parámetros. En EC se
determina si se trata de un contorno normal o de un contorno de
profundización.
Nombre de la unit: G810_G80 / Ciclo: G810
Información adicional:
Formulario Contorno:
EC: Tipo de contorno
0: Contorno normal
1: Contorno inmers.
X1, Z1: Pto. inic. contorno
X2, Z2: Pto. final contorno
RC: Redondeo – Radio en la esquina del contorno
AC: ángulo inicial – Ángulo del primer elemento del contorno
(Rango: 0°< AC < 90°)
WC: ángulo final – Ángulo del último elemento del contorno
(Rango: 0° < WC < 90°)
BS: -Chaflán/+Redondeo al inicio
BS > 0: Radio del redondeo
BS < 0: Anchura del bisel
BE: -Chaflán/+Redondeo al final
BE > 0: Radio del redondeo
BE < 0: Anchura del bisel
BP: durac. de pausa – intervalo temporal para la interrupción del
avance
la viruta se rompe por el avance interrumpido (intermitente).
BF: durac. d.avance – intervalo temporal hasta que se realiza la
pausa siguiente
la viruta se rompe por el avance interrumpido (intermitente).
120
"Unidad smart.Turn", Página 104
"desbastado longitud. G810", Página 360
