Unidad G820 Desbaste Directo Transversal - HEIDENHAIN CNC PILOT 640 Modo De Empleo

Units smart.Turn (opción #9) | Units - Desbaste
Formulario Ciclo:
P: Máxima profundidad pasada
I, K: demasía X y Z
E: Comportamiento en penetración
E = 0: no mecanizar los contornos descendentes
E > 0: Avance de penetración durante el mecanizado de
elementos de contorno descendentes. Los elementos
descendentes del contorno se mecanizan
Sin datos: El avance de penetración se reduce durante el
mecanizado de elementos de contorno descendentes -
máx. 50 %. Los elementos descendentes del contorno se
mecanizan
H: Nivelac. del contorno
0: con cada corte (dentro del rango de aproximación)
1: con el último corte (contorno completo) – elevación por
debajo de 45°
2: sin nivelado – elevación por debajo de 45°
Otros formularios:
Información adicional: "Unidad smart.Turn", Página 104
Acceso al banco de datos de tecnología:
Tipo de mecanizado: Desbaste
parámetros influidos: F, S, E, P

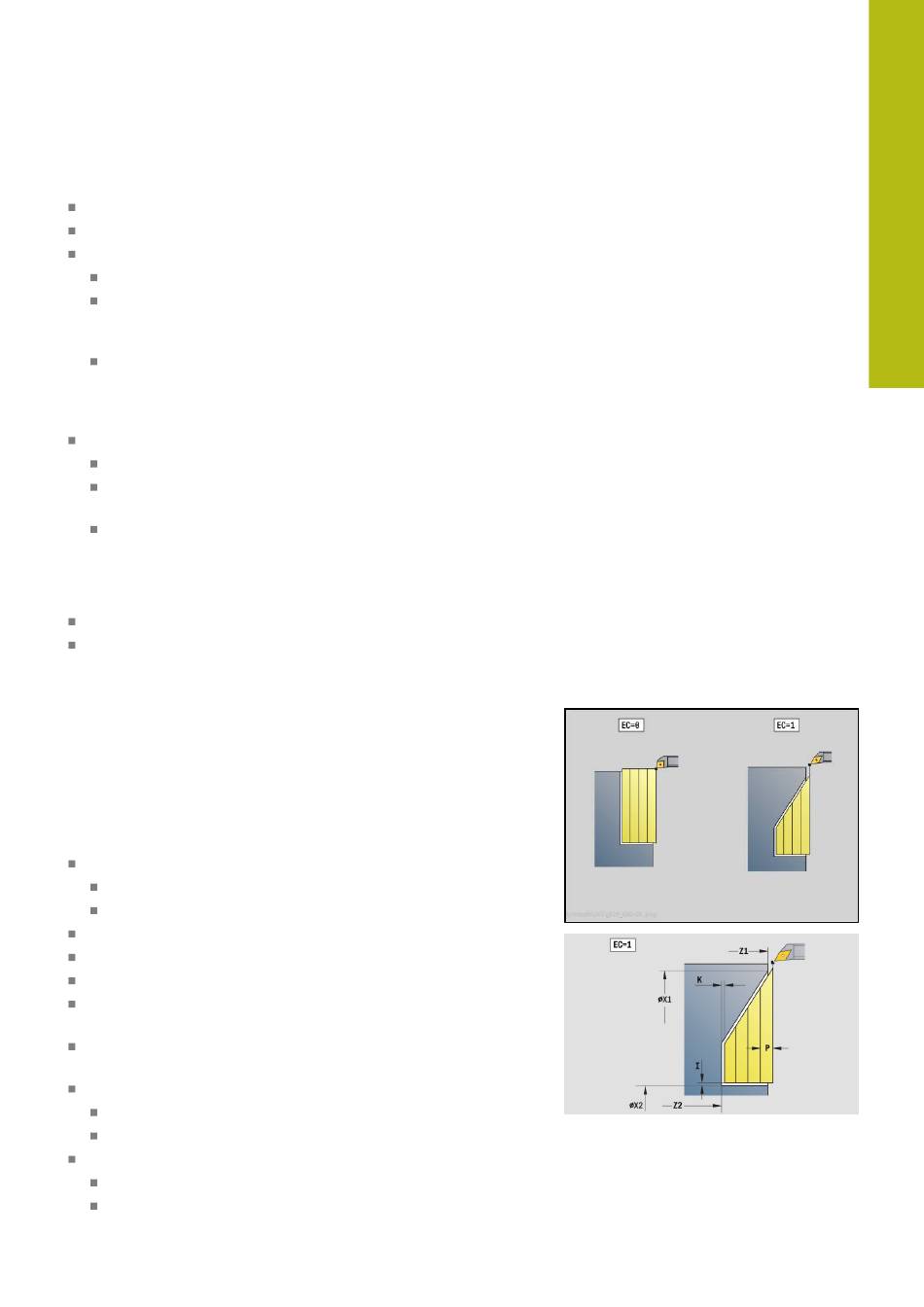

Unidad G820 Desbaste directo transversal

La unit mecaniza el contorno descrito con los parámetros. En EC se
determina si se trata de un contorno normal o de un contorno de
profundización.
Nombre de la unit: G820_G80 / Ciclo: G820
Información adicional: "desbastado transvers G820",
Página 363
Formulario Contorno:
EC: Tipo de contorno
0: Contorno normal
1: Contorno inmers.
X1, Z1: Pto. inic. contorno
X2, Z2: Pto. final contorno
RC: Redondeo – Radio en la esquina del contorno
AC: ángulo inicial – Ángulo del primer elemento del contorno
(Rango: 0°< AC < 90°)
WC: ángulo final – Ángulo del último elemento del contorno
(Rango: 0° < WC < 90°)
BS: -Chaflán/+Redondeo al inicio
BS > 0: Radio del redondeo
BS < 0: Anchura del bisel
BE: -Chaflán/+Redondeo al final
BE > 0: Radio del redondeo
BE < 0: Anchura del bisel
HEIDENHAIN | Modo de Empleo programación smart.Turn y DIN | 12/2019
