4

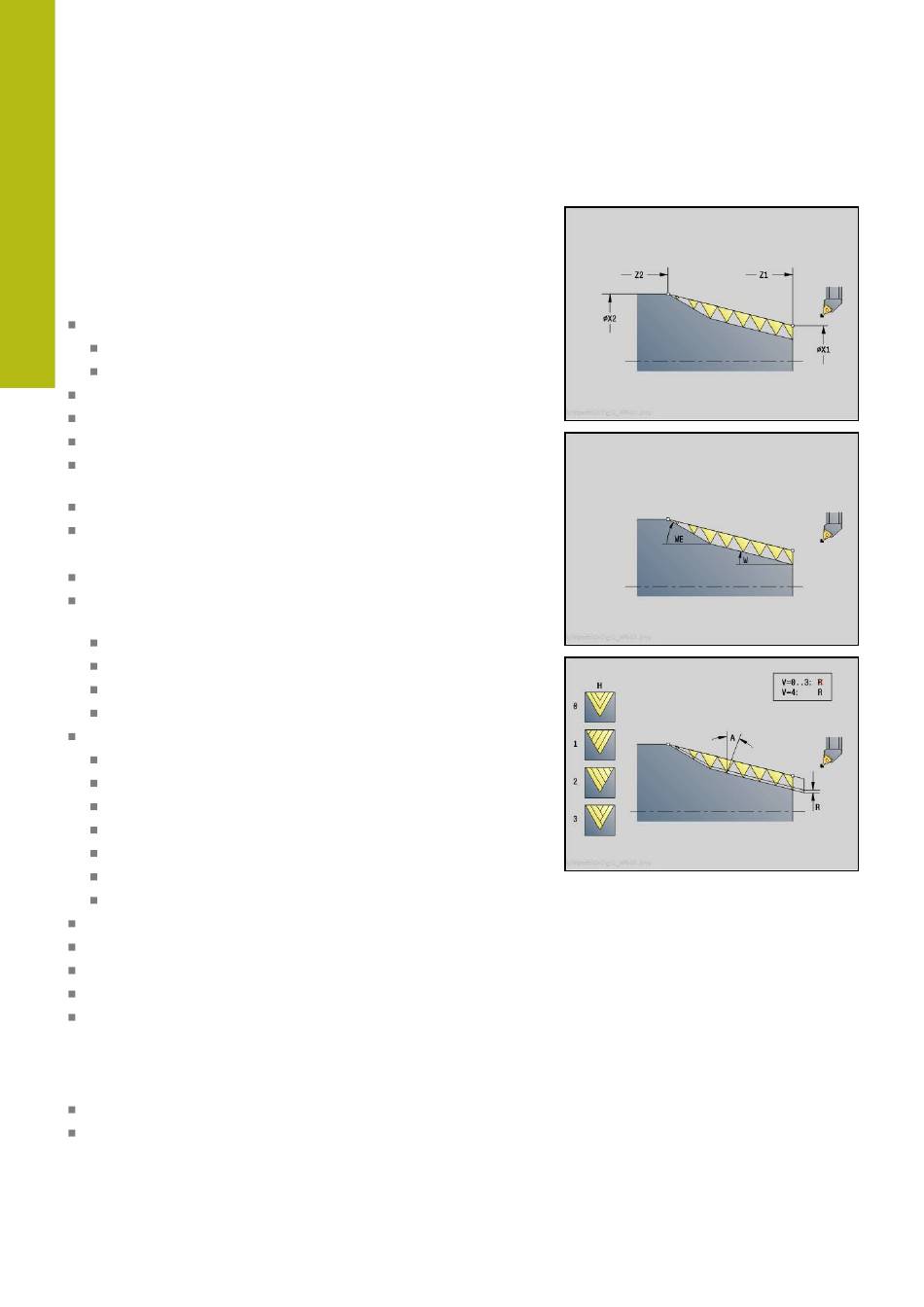

Unidad Rosca API G352

La unit realiza una rosca API de uno o varios pasos. La prof. de
rosca se reduce a la salida de la misma.
Nombre de la unit: G352_API / Ciclo: G352
Información adicional:
Formulario Rosca:
O: Localización roscado:
0: Rosca interior (aproximación en +X)
1: Rosca exterior (aproximación en -X)
X1, Z1: Pto.inic. rosca
X2, Z2: Pto. final rosca
W: Angulo cónico (rango: –45° < W < 45°)
WE: Angulo salida (Referencia: eje Z; 0° < WE < 90°; por
defecto: 12°)
F1: paso de rosca
U: Prof. rosca
Formulario Ciclo:
I: aprox. máx.
H: Tipo de desviación – Desviación entre las distintas
aproximaciones en el sentido de corte
0: sin desviación
1: desde izquierda
2: desde derecha
3: altern. der./izq.
V: Modo de profundizac.
0: secc. viruta constante
1: profundiz. const.
2: EPL con corte restante
3: EPL sin corte restante
4: MANUALplus 4110
5: const. Aproximación (4290)
6: const. con rest. (4290)
A: áng. aproxim. (campo: –60° < A < 60°; por defecto: 30°)
R: Prof. corte rest. (V=4)
C: áng.d.arranque
D: Cant. filetes
Q: cicl. sin carga
Otros formularios:
Información adicional:
Acceso al banco de datos de tecnología:
Tipo de mecanizado: Roscado
Parámetros influidos: F, S
196
"rosca cónica API G352", Página 408
"Unidad smart.Turn", Página 104
