3.2.6.1

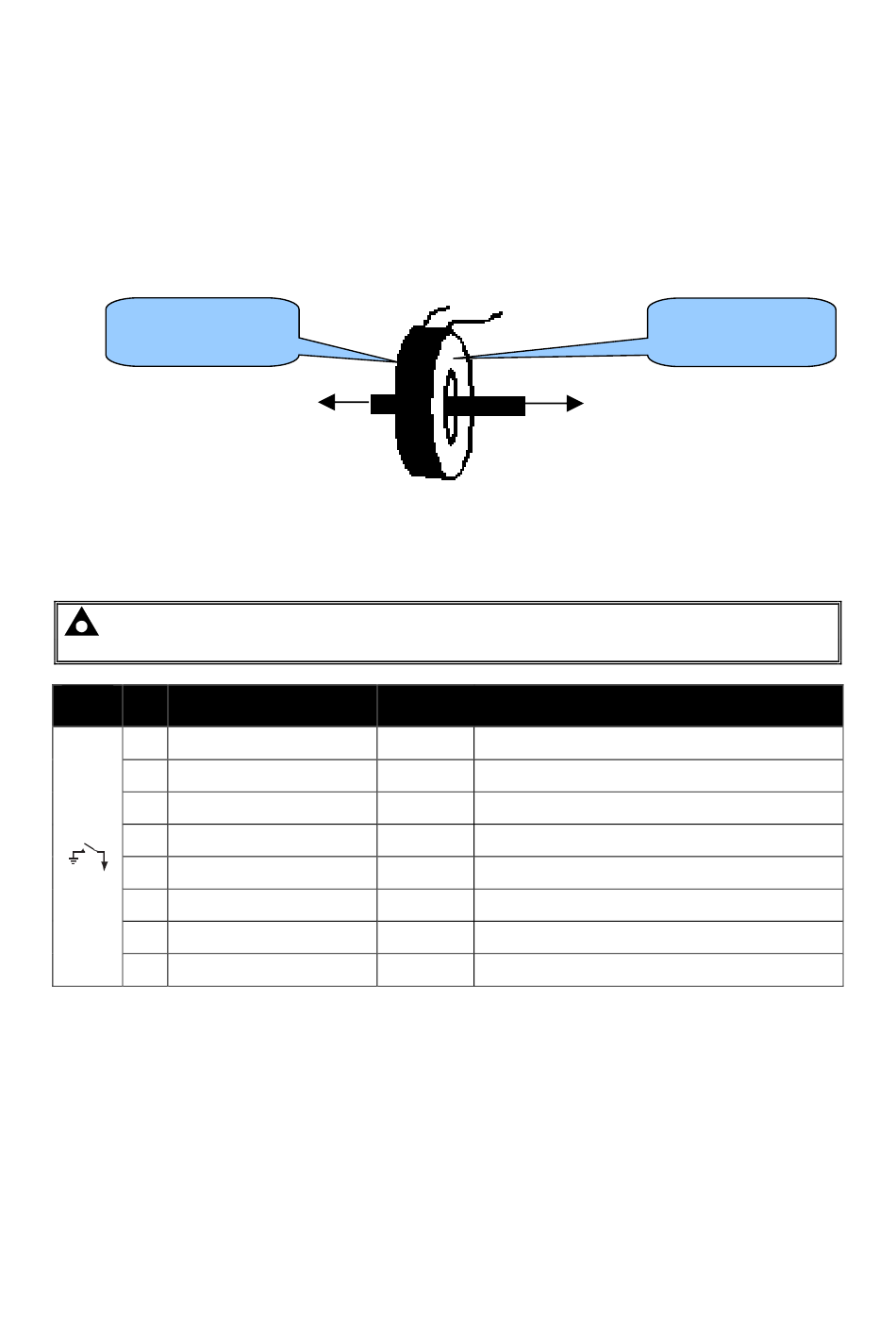

CONEXIONES CT
p1, k o K es el primario del CT que 'apunta' hacia el generador
p2, l o L es el primario del CT que 'apunta' hacia la carga
s1 es el secundario del CT que se conecta a la entrada del Módulo DSE para la medición del CT
s2 es el secundario del CT que debería estar en común con las conexiones s2 de todos los otros CT
y conectado al terminal común de CT del módulo.
Etiquetado como
k
p1,
o K
Al Generador
3.2.7 ENTRADAS DIGITALES
NOTA: Para obtener más detalles sobre la configuración del módulo, consulte
Publicación de DSE: 057-243 DSE7310 MKII & 7320 MKII Configuration Software Manual.
Pin
Descripcion
No
48
Entrada digital configurable A
49
Entrada digital configurable B
50
Entrada digital configurable C
51
Entrada digital configurable D
52
Entrada digital configurable E
53
Entrada digital configurable F
54
Entrada digital configurable G
55
Entrada digital configurable H
Installation
Polaridad del primario del CT
Cable
Notas
Diametro
0.5 mm²
Cambiar a negativo
AWG 20
0.5 mm²
Cambiar a negativo
AWG 20
0.5 mm²
Cambiar a negativo
AWG 20
0.5 mm²
Cambiar a negativo
AWG 20
0.5 mm²
Cambiar a negativo
AWG 20
0.5 mm²
Cambiar a negativo
AWG 20
0.5 mm²
Cambiar a negativo
AWG 20
0.5 mm²
Cambiar a negativo
AWG 20
Page 55 of 187
